I
NSTALLATION
de
de-16

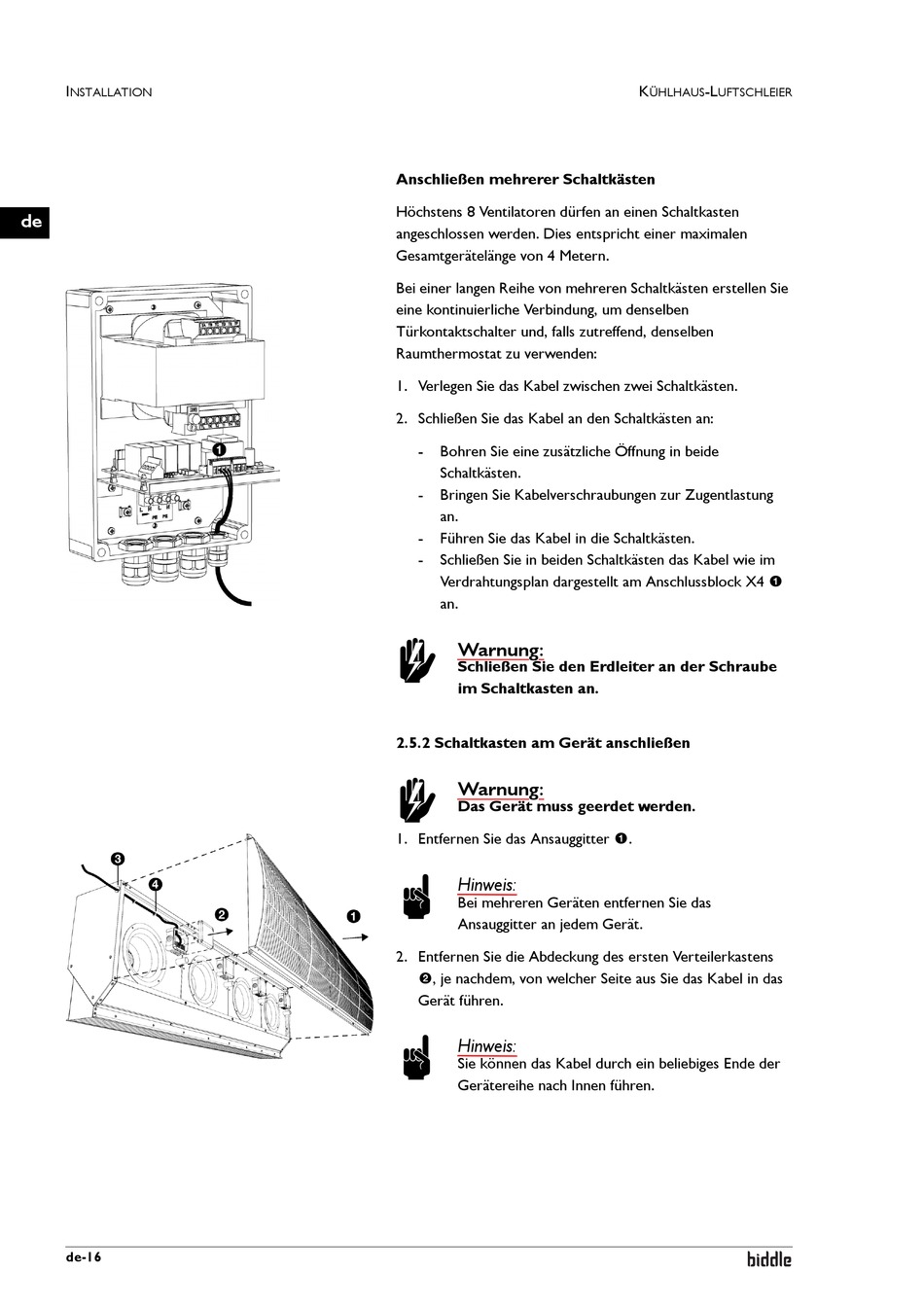

Anschließen mehrerer Schaltkästen
Höchstens 8 Ventilatoren dürfen an einen Schaltkasten
angeschlossen werden. Dies entspricht einer maximalen
Gesamtgerätelänge von 4 Metern.
Bei einer langen Reihe von mehreren Schaltkästen erstellen Sie
eine kontinuierliche Verbindung, um denselben
Türkontaktschalter und, falls zutreffend, denselben
Raumthermostat zu verwenden:
1. Verlegen Sie das Kabel zwischen zwei Schaltkästen.
2. Schließen Sie das Kabel an den Schaltkästen an:
-
Bohren Sie eine zusätzliche Öffnung in beide
Schaltkästen.
-
Bringen Sie Kabelverschraubungen zur Zugentlastung
an.
-
Führen Sie das Kabel in die Schaltkästen.
-
Schließen Sie in beiden Schaltkästen das Kabel wie im
Verdrahtungsplan dargestellt am Anschlussblock X4 1
an.
Warnung:
w
Schließen Sie den Erdleiter an der Schraube
im Schaltkasten an.
2.5.2 Schaltkasten am Gerät anschließen
Warnung:
w
Das Gerät muss geerdet werden.
1. Entfernen Sie das Ansauggitter 1.
Hinweis:
n
Bei mehreren Geräten entfernen Sie das
Ansauggitter an jedem Gerät.
2. Entfernen Sie die Abdeckung des ersten Verteilerkastens
2, je nachdem, von welcher Seite aus Sie das Kabel in das
Gerät führen.
Hinweis:
n
Sie können das Kabel durch ein beliebiges Ende der
Gerätereihe nach Innen führen.
K
-L
ÜHLHAUS
UFTSCHLEIER
