2.5

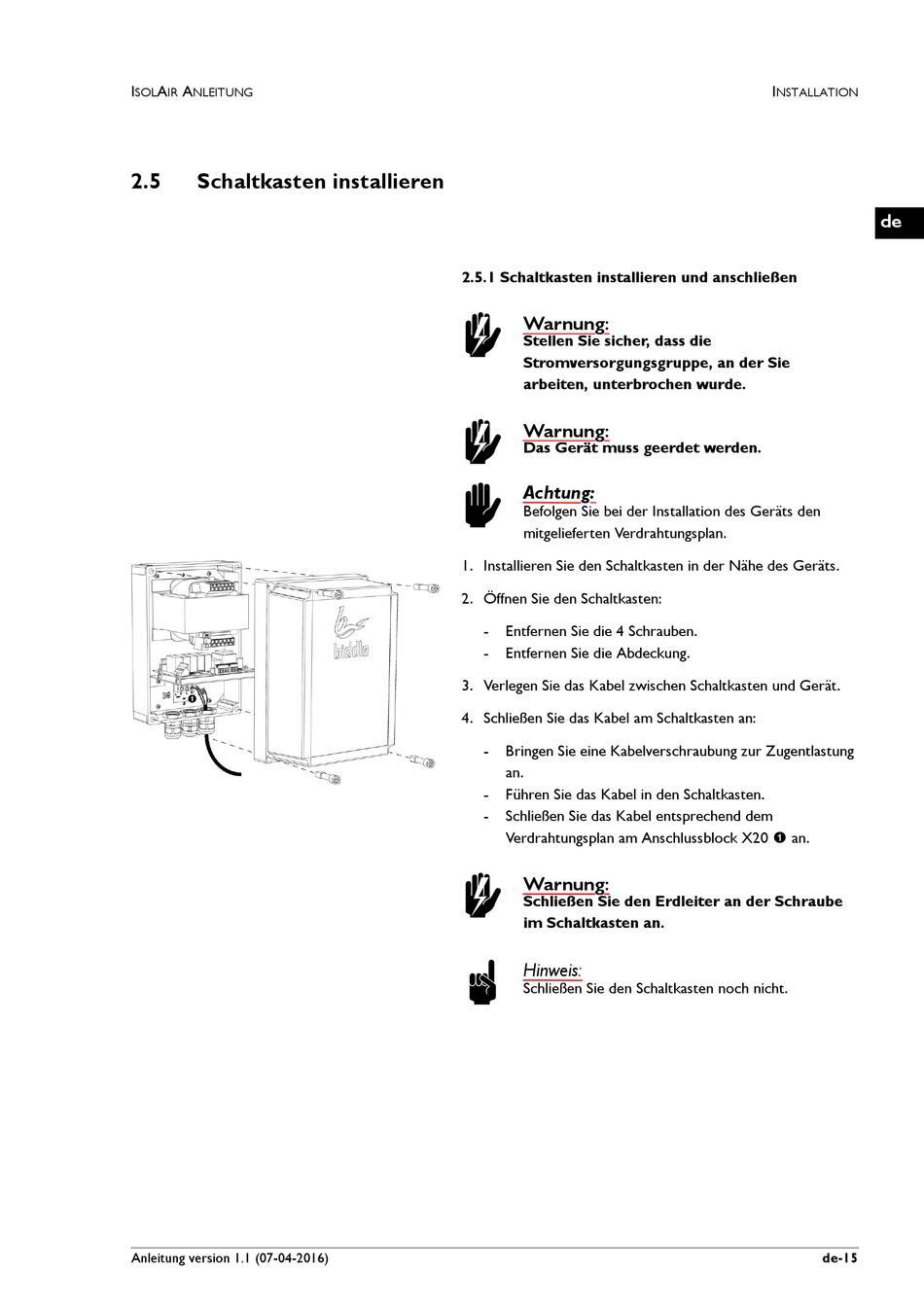

Schaltkasten installieren

Anleitung version 1.1 (07-04-2016)
2.5.1 Schaltkasten installieren und anschließen
Warnung:
w
Stellen Sie sicher, dass die
Stromversorgungsgruppe, an der Sie
arbeiten, unterbrochen wurde.
Warnung:
w
Das Gerät muss geerdet werden.
Achtung:
c
Befolgen Sie bei der Installation des Geräts den
mitgelieferten Verdrahtungsplan.
1. Installieren Sie den Schaltkasten in der Nähe des Geräts.
2. Öffnen Sie den Schaltkasten:
- Entfernen Sie die 4 Schrauben.
- Entfernen Sie die Abdeckung.
3. Verlegen Sie das Kabel zwischen Schaltkasten und Gerät.
4. Schließen Sie das Kabel am Schaltkasten an:
- Bringen Sie eine Kabelverschraubung zur Zugentlastung
an.
- Führen Sie das Kabel in den Schaltkasten.
- Schließen Sie das Kabel entsprechend dem
Verdrahtungsplan am Anschlussblock X20 1 an.
Warnung:
w
Schließen Sie den Erdleiter an der Schraube
im Schaltkasten an.
Hinweis:
n
Schließen Sie den Schaltkasten noch nicht.
