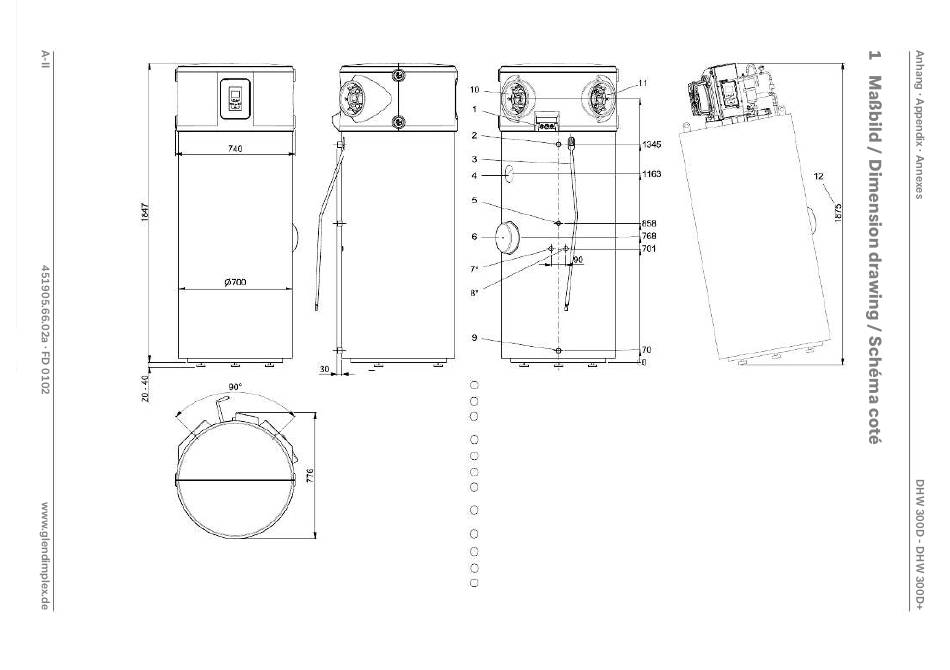

Dimplex 451905.66.02a Montage- Und Gebrauchsanweisungen Seite 54

elektrische Leitungseinführungen
1
Warmwasserausgang R1
2
Kondensatschlauch
3
Korrosionsschutzanode
4
* nur Variante
Zirkulationsleitung
5
mit 2. Wärmeerzeuger
* only version with
Elektrischer Heizstab
6
2nd heat generator
Wärmetauscher Eingang
* Modèle avec 2e générateur 7 *
Rp1
de chaleur uniquement
8 * Wärmetauscher Ausgang
Rp1
Kaltwasserzulauf R1
9
Lufteintritt
10
Luftaustritt
11
Max. Kippmaß ohne Haube
12
1627
Electric cable entries Entrée des câbles électriques
Domestic hot water outlet R1 Évacuation d'eau chaude R1
Condensate hose Flexible d'écoulement
des condensats
Corrosion protection anode Anode anticorrosion
Circulation pipe Conduite de circulation
Electric heating element Cartouche électrique chauffante
Heat exchanger input Entrée échangeur thermique
Rp1 Rp1
Heat exchanger output Sortie échangeur thermique
Rp1 Rp1
Cold water inlet R1 Alimentation en eau froide R1
Air inlet Sortie d'air
Air outlet Entrée d'air
Max. tilied dimension Valeur de basculement
without cover max. sans capot
