WI 35TU - WI 45TU
3 Grundgerät
Das Gerät besteht aus einer anschlussfertigen Wärmepumpe
für Innenaufstellung mit Blechgehäuse, Schaltkasten und inte-
griertem Wärmepumpenmanager. Der Kältekreis ist „herme-
tisch geschlossen" und enthält das vom Kyoto-Protokoll er-
fasste fluorierte Kältemittel R410A. Angaben zum GWP-Wert
und CO -Äquivalent des Kältemittels finden sich im Kapitel Ge-
2
räteinformation. Es ist FCKW-frei, baut kein Ozon ab und ist
nicht brennbar.
Im Schaltkasten sind alle für den Betrieb der Wärmepumpe not-
wendigen Bauteile angebracht. Ein Fühler für die Außentempe-
ratur mit Befestigungsmaterial sowie ein Schmutzfänger liegen
der Wärmepumpe bei. Die Zuleitung für Last- und Steuerspan-
nung ist bauseits zu verlegen.
Die Umwälzpumpen (Heizungspumpe im Lieferunmfang) sind
gemäß den Hydraulikschemen (siehe Kap. 4 auf S. XX) bzw.
nach den Projektierungsunterlagen zu installieren. Der elektri-
sche Anschluss der Umwälzpumpen ist gemäß Kap. 7.5.3 auf
S. 8 herzustellen.
Die Primärpumpe sowie die hydraulischen Komponenten der
Brunnenwasserseite sind bauseits zu erstellen. Die Ansteue-
rung der Primärpumpe ist über den Schaltkasten zu realisieren.
Dabei ist – falls erforderlich – für diese ein Motorschutz vorzu-
sehen.

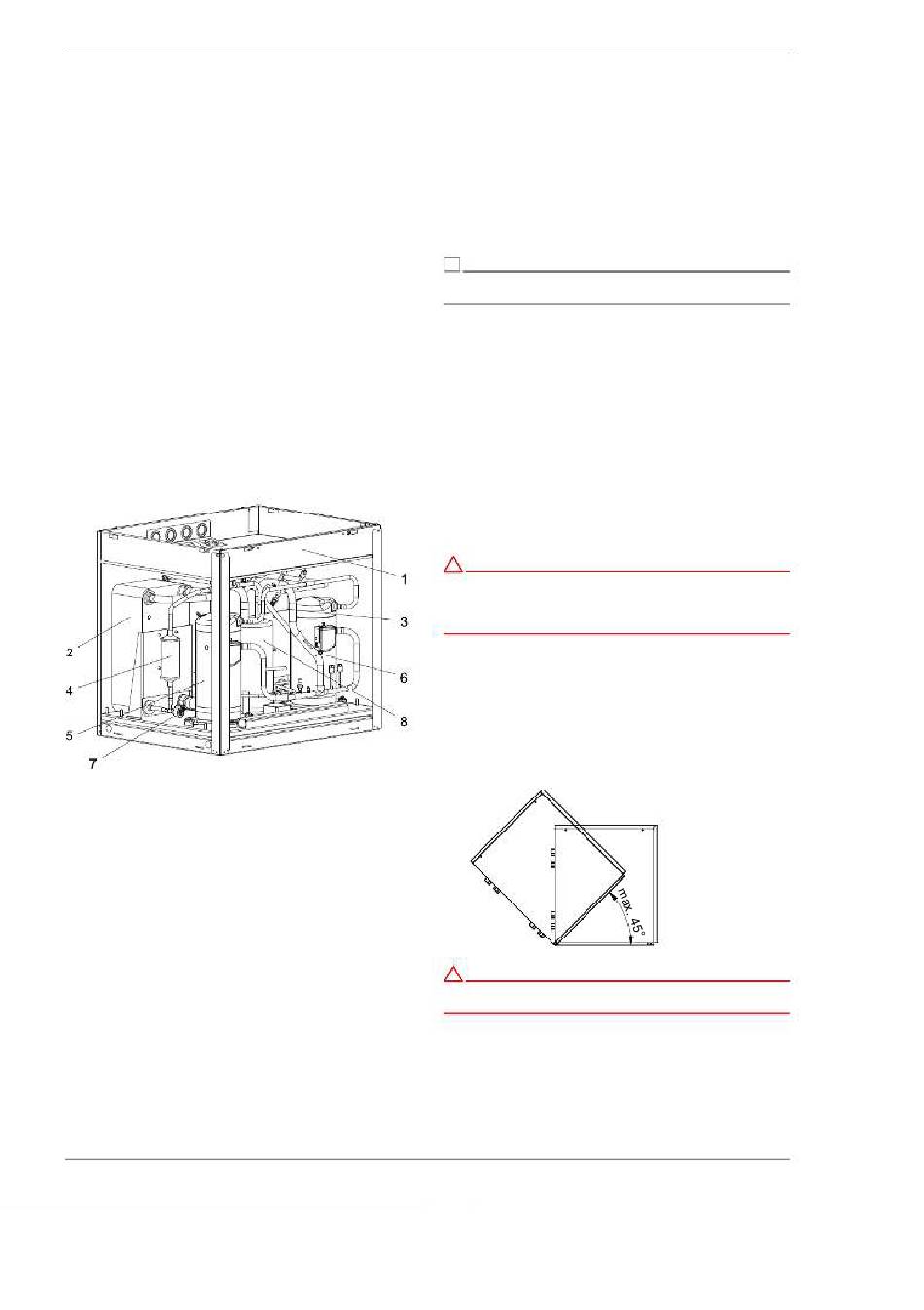

1) Schaltkasten
2) Verdampfer
3) Verflüssiger
4) Filtertrockner
5) Verdichter 1
6) Verdichter 2
7) Expansionsventil
8) Economizer
www.glendimplex.de
4 Zubehör

4.1 Fernbedienung

Als Komforterweiterung ist im Sonderzubehör eine Fernbedien-
station erhältlich. Bedienung und Menüführung sind identisch
mit denen des Wärmepumpenmanagers. Der Anschluss erfolgt
über eine Schnittstelle (Sonderzubehör) mit Westernstecker RJ
12.
HINWEIS
º º º º º º º º º º º º º º º º º º º º
Bei Heizungsreglern mit abnehmbarem Bedienteil kann
dieses direkt als Fernbedienstation genutzt werden.
4.2 Gebäudeleittechnik
Der Wärmepumpenmanager kann durch die Ergänzung der je-
weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Ge-
bäudeleitsystems angeschlossen werden. Für den genauen An-
schluss und die Parametrierung der Schnittstelle muss die
ergänzende Montageanweisung der Schnittstellenkarte beach-
tet werden.
Für den Wärmepumpenmanager sind folgende Netzwerkver-
bindungen möglich:
Modbus

EIB, KNX

Ethernet

ACHTUNG!
! ! ! ! !
Bei einer externen Ansteuerung der Wärmepumpe bzw. der
Umwälzpumpen ist ein Durchflussschalter vorzusehen, der
das Einschalten
Volumenstrom verhindert.
5

Transport

Zum Transport auf ebenem Untergrund eignet sich ein Hubwa-
gen. Muss die Wärmepumpe auf unebenem Untergrund oder
über Treppen befördert werden, kann dies mit Tragriemen ge-
schehen. Diese können direkt unter der Palette hindurchge-
führt werden.
ACHTUNG!
! ! ! ! !
Die Wärmepumpe darf nur bis zu einer Neigung von maximal
45° (in jeder Richtung) gekippt werden.
452237.66.49a · FD 0108
Deutsch
des Verdichters bei fehlendem
