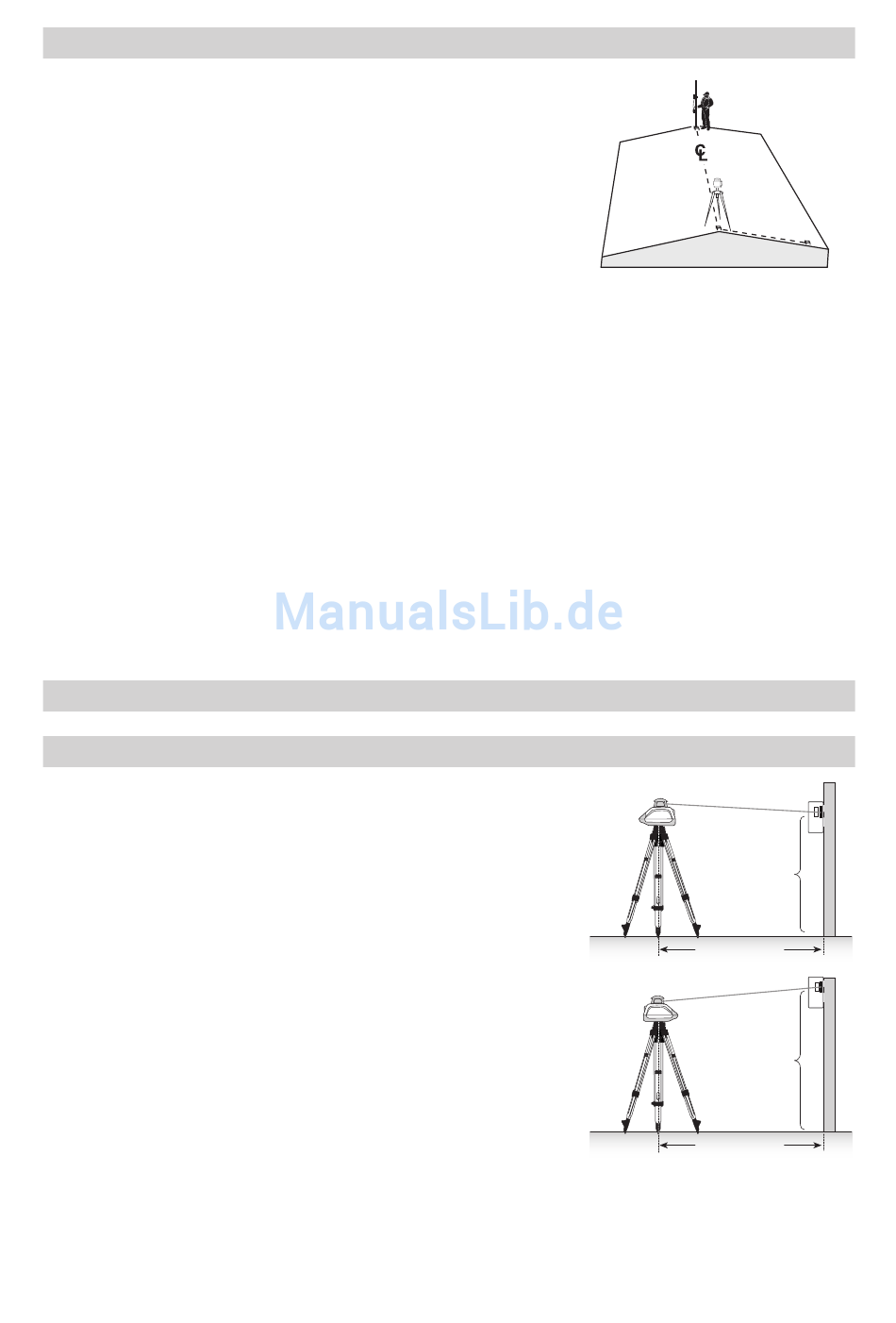

Λειτουργία κλίσης ενός άξονα (Y-άξονας)
1. Εγκαταστήστε το λέιζερ πάνω από το σημείο αναφοράς (A).
2. Κοιτάξτε επάνω από την κεφαλή του ρότορα,το λέιζερ στο επιθυμητό
επίσημα κατεύθυνσης μέσα στον άξονα αυτόματης χωροστάθμησης,
χρησιμοποιείτε την εγκοπή ευθυγράμμισης άξονα στην κεφαλή
του λέιζερ. Περιστρέψτε το λέιζερ πάνω στο τρίποδο μέχρι να
ευθυγραμμιστεί αυτό σωστά.
3. Στερεώστε ένα δέκτη πάνω σ' ένα χωροσταθμικό πήχη. Για να
ελέγξετε το ύψος του λέιζερ, τοποθετήστε το χωροσταθμικό πήχη
στο επίσημα κατεύθυνσης του άξονα αυτόματης χωροστάθμησης
(B).
Υπόδειξη: Χρησιμοποιείτε αναφορικά αυτό το ύψος
συσκευής κατά την επανεξέταση της ευθυγράμμισης λέιζερ
μετά από τη ρύθμιση της κλίσης του άλλου άξονα.
4. Με τη βοήθεια του τηλεχειρισμού ή του συνδυασμού δέκτη-τηλεχειρισμού μπορεί η συσκευή πατώντας
μια φορά σύντομα το πλήκτρο χειροκίνητης λειτουργίας στο λέιζερ (3) να αλλάξει από την λειτουργία
αυτόματης χωροστάθμησης στην χειροκίνητη λειτουργία. Πατώντας εκ νέου σύντομα το πλήκτρο χειροκίνητης
λειτουργίας στην οριζόντια συναρμολόγηση αλλάζει η συσκευή πηγαίνοντας στη λειτουργία κλίσης ενός
άξονα.
5. Μετρήστε το ύψος τής ακτίνας λέιζερ κατ' ευθείαν στον άξονα κλίσης της συσκευής.
6. Για να ευθυγραμμίσετε την κλίση, τοποθετήστε το χωροσταθμικό πήχη πάνω στο επίσημα κατεύθυνσης
του άξονα κλίσης χωρίς να αλλοιώσετε το ύψος του δέκτη (C).
7. Πιέστε και κρατήστε το πλήκτρο βέλους επάνω/κάτω τόση ώρα πατημένο, μέχρι να βρίσκεται ο δέκτης "στο
ύψος" της ακτίνας λέιζερ.
8. Ελέγξτε το ύψος του λέιζερ μέσα στον άξονα αυτόματης χωροστάθμησης χρησιμοποιώντας εκ νέου το ύψος
της συσκευής από το 3ο βήμα.
Υπόδειξη: Εάν έχει αλλοιωθεί το ύψος, περιστρέψτε το λέιζερ πάνω στο τρίποδο όσο χρειάζεται
για να είναι πάλι "στο ύψος" της ακτίνας λέιζερ. Σιγουρευτείτε ότι ΔΕΝ έχει αλλοιωθεί το ύψος του
δέκτη πάνω στο χωροσταθμικό πήχη.
ΑΚΡΙΒΕΙΑ ΧΩΡΟΣΤΑΘΜΗΣΗΣ
Έλεγχος ακρίβειας (Y- και X-άξονας)
1. Εγκαταστήστε το λέιζερ 30 μ μακριά από τον τοίχο και αφήστε το
οριζόντια να χωροσταθμηθεί.
2. Μετακινήστε το δέκτη προς τα πάνω/κάτω, μέχρι να είναι στον +Y
άξονα "στο ύψος" της ακτίνας λέιζερ. Χρησιμοποιείτε την εγκοπή
σημάδευσης ως σημείο αναφοράς και μαρκάρετε το ύψος στον τοίχο.
Υπόδειξη: Χρησιμοποιήστε τη ρύθμιση ακρίβειας (1,5 χιλ.)
πάνω στο δέκτη για μια υψηλότερη ακρίβεια μέτρησης.
3. Περιστρέψτε το λέιζερ κατά 180° (ο -Y άξονας πρέπει να δείχνει προς
τον τοίχο) και αφήστε το εκ νέου να χωροσταθμηθεί.
4. Μετακινήστε το δέκτη προς τα πάνω/κάτω, μέχρι να είναι αυτός στον
-Y άξονα "στο ύψος" της ακτίνας λέιζερ. Χρησιμοποιείτε την εγκοπή
σημάδευσης ως σημείο αναφοράς και μαρκάρετε το ύψος στον τοίχο.
5. Μετρήστε την διαφορά μεταξύ των δύο σημάνσεων. Όταν η
διαφορά είναι μεγαλύτερη από 6 χιλ. στα 30 μ, πρέπει το λέιζερ να
καλιμπραριστεί.
74
B
A
C
Y+
Y
1
30 m (100 ft)
-
Y
Y
2
30 m (100 ft)
