O LED indicador de pilha pisca cada 4 segundos para avisar que o laser se encontra no modo de standby
e continua ligado.
Premir e manter premida durante 3 segundos a tecla manual do controlo a distância para desactivar o modo
de standby e repor a operabilidade integral do laser. O feixe de laser e todas as outras funções são activadas
novamente.
Operação manual
Com o auxílio no do controlo à distância, respect., da combinação receptor-comando à distância, o aparelho
poderá ser comutado, premindo-se uma vez, brevemente, a tecla manual da operação automática de
autonivelação em operação manual, o que é sinalizado pelo LED vermelho 5 que fica intermitente em ciclos
de segundo. Neste modo operacional, o eixo Y poderá ser inclinado, premindo-se as teclas direccionais
„Para cima/Para baixo" no comando à distância e, adicionalmente, o eixo X do laser, premindo-se as teclas
direccionais „À direita/À esquerda" no controlo à distância.
No modo vertical (Operação manual) as teclas direccionais „Para cima/Para baixo" ajustam o feixe de laser
à direita/esquerda na direcção do eixo. As teclas direccionais „À esquerda/À direita" ajustam a inclinação do
feixe de laser.
Premir novamente a tecla manual para voltar para a operação de autonivelação.
Operação de inclinação sobre um eixo (eixos Y)
Para activar a inclinação sobre o eixo Y, basta pressionar o botão ‚manual' no controle remoto duas vezes,
pela intermitência dos LEDs verde e vermelho 4/5 em ciclos de segundo. Neste modo operacional, o eixo Y
poderá ser inclinado com o auxílio das teclas direccionais „Para cima/Para baixo" no do controlo à distância,
enquanto o eixo X continua a trabalhar em operação horizontal automática (p.ex. quando da montagem de
tectos ou rampas inclinadas, em declive).
Se o aparelho trabalha com 600 min
aparelho continuará a ser monitorada.
Premindo-se de novo, brevemente, a tecla manual, o aparelho comuta de retorno para a operação de
autonivelação automática, o que será indicado pelo LED vermelho 4.

EXEMPLOS DE TRABALHOS

Construção de edifícios

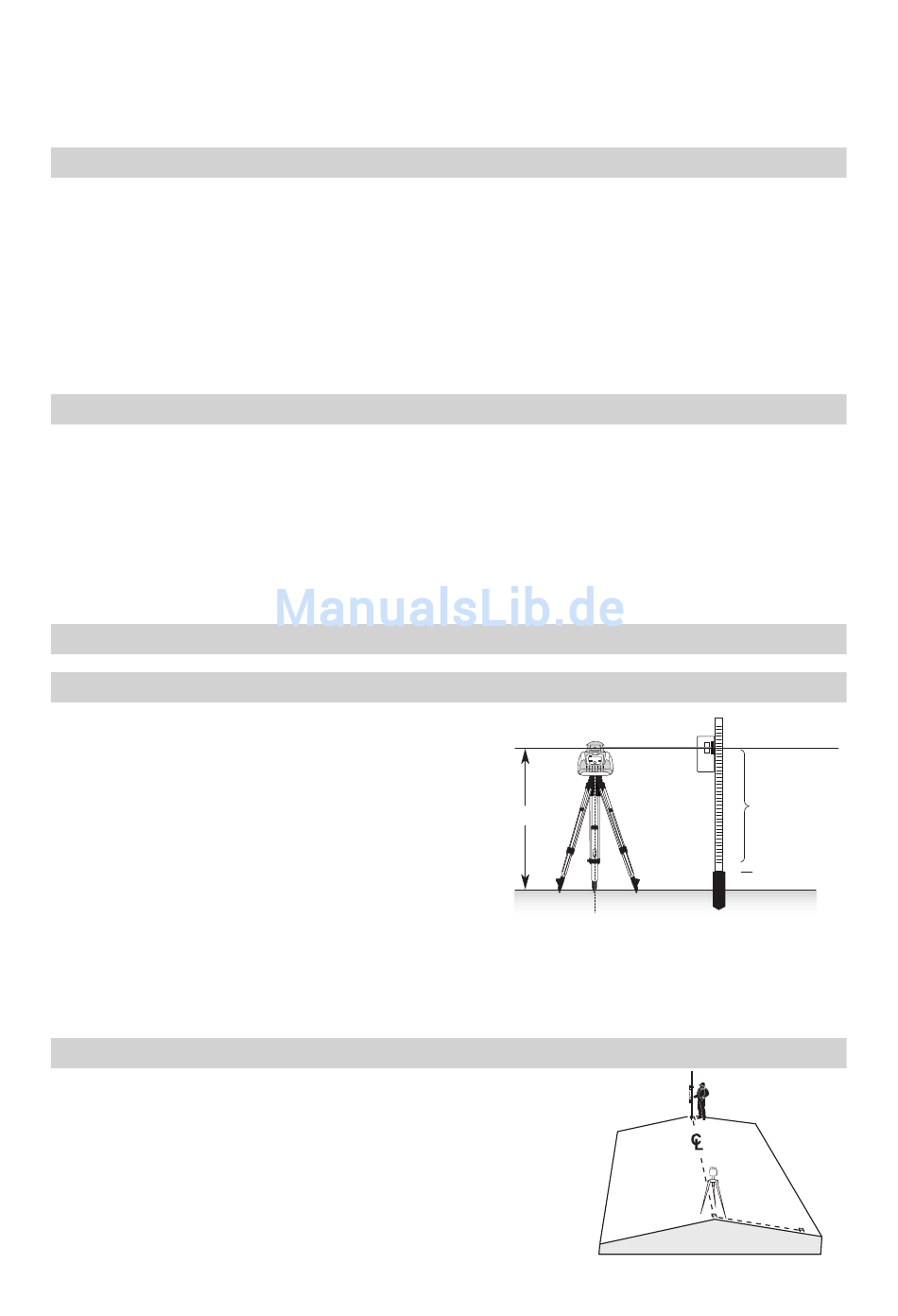

Determinação da altura do aparelho (AP)
A altura do aparelho (AP) é a altura do feixe de laser. Ela é
determinada através da adição da leitura da régua de medição
a uma marcação de altura ou a uma altura conhecida.
Montagem do laser e posicionamento da régua de medição
com o receptor a um pino de altura ou de referência conhecido
(NN).
Ajustar o receptor na posição "na altura " do raio laser.
Adicionar a leitura da régua de medição à altura NN conhecida,
para determinar a altura do laser.
Exemplo:
Altura NN
Leitura da régua
Altura do laser
Utilizar a altura do laser como referência para todas as outras medições de altura.
Operação de inclinação sobre um eixo (Y)
1. Montar o laser sobre o ponto de referência (A).
2. Olhar sobre a cabeça do rotor para ajustar o laser na estaca de
direcção desejada no eixo de autonivelação. Rodar o laser sobre
o tripé até que esteja correctamente direccionado.
3. Fixar um receptor numa vara de medição. Colocar a vara de
medição sobre a estaca de direcção do eixo autonivelador, para
verificar a altura do laser (B).
Nota: Utilizar esta altura do aparelho como referência na
verificação da direcção do laser depois de ter ajustado a
inclinação no outro eixo.
, é também activa a segurança de entrada, isto é, a montagem do
-1
= 30,55 m
= +1,32 m
= 31,87 m
HI
B
1.32 m
30.55 m
A
C
55
