Einachsenneigungsbetrieb (Y- Achse)

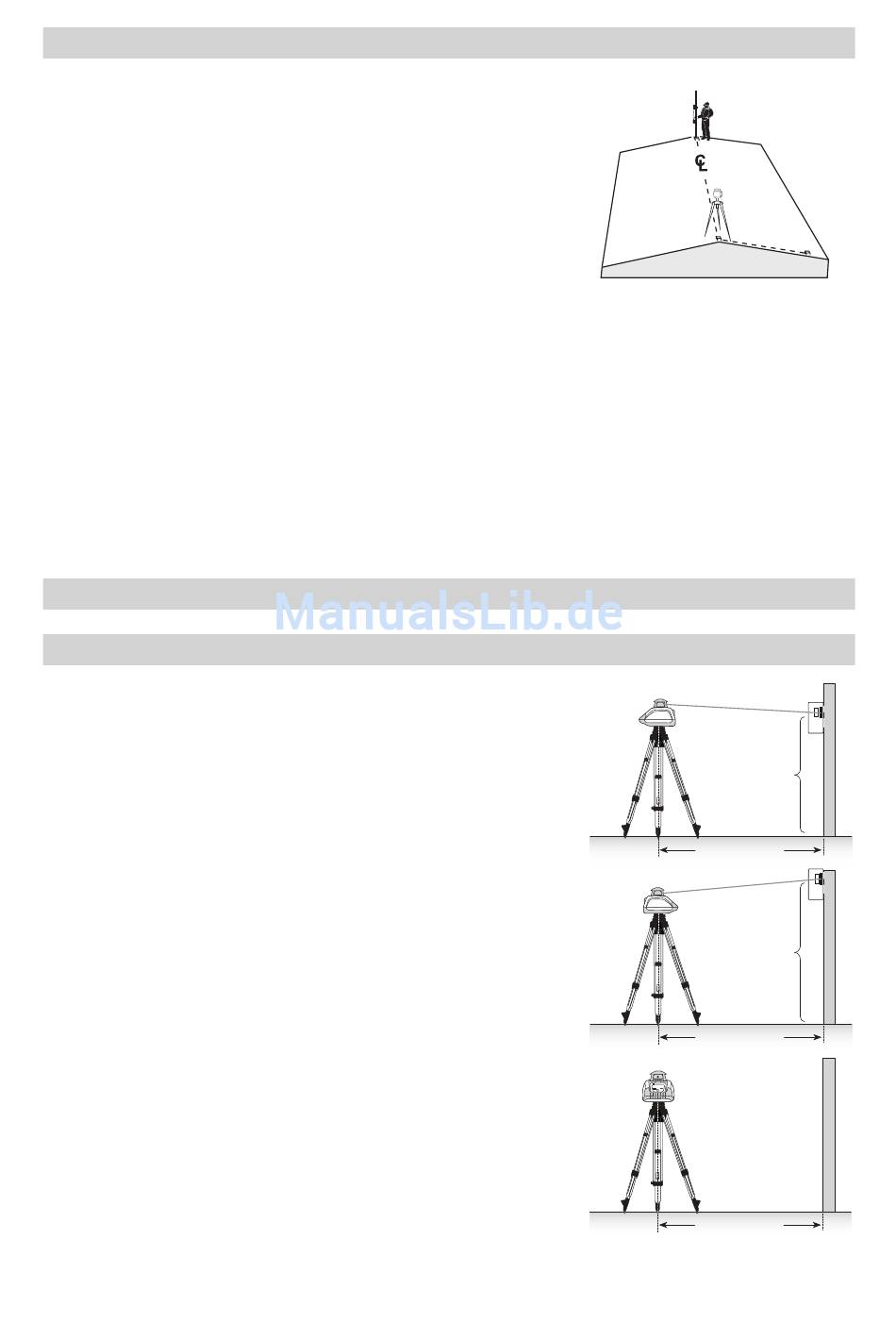

1. Bauen Sie den Laser über dem Referenzpunkt auf (A).
2. Schauen Sie über den Rotorkopf, um den Laser auf den ge-
wünschten Richtungspflock in der selbstnivellierenden Achse
auszurichten. Drehen Sie den Laser auf dem Stativ, bis dieser
korrekt ausgerichtet ist.
3. Befestigen Sie einen Empfänger an einer Messlatte. Setzen Sie
die Messlatte auf den Richtungspflock der selbstnivellierenden
Achse, um die Höhe des Lasers zu überprüfen (B).
Hinweis: Verwenden Sie diese Gerätehöhe als Referenz
bei der Überprüfung der Laserausrichtung nach der
Einstellung der Neigung in der anderen Achse.
4. Zur Aktivierung des manuellen Y-Achsen-Neigungsmodus die Manuelltaste an der Fernbedienung zweimal
kurz drücken.
5. Messen Sie direkt am Gerät in der Neigungsachse die Höhe des Laserstrahls.
6. Ohne die Höhe des Empfängers zu verändern, setzen Sie die Messlatte zur Ausrichtung der Neigung auf
den Richtungspflock der Neigungsachse (C).
7. Drücken und halten Sie die Pfeiltaste Auf/Ab so lange, bis sich der Empfänger "Auf Höhe" des Laserstrahls
befindet.
8. Überprüfen Sie die Höhe des Lasers in der selbstnivellierenden Achse unter Verwendung der Gerätehöhe
in Schritt 3 erneut.
Hinweis: Wenn sich die Gerätehöhe geändert hat, verdrehen Sie den Laser auf dem Stativ so lange,
bis der Empfänger wieder "Auf Höhe" des Laserstrahls anzeigt. Stellen Sie sicher, dass die Höhe
des Empfängers an der Messlatte NICHT verändert wird.

NIVELLIERGENAUIGKEIT

Überprüfung der Kalibrierung der Y- und X- Achse
1. Stellen Sie den Laser 30 m entfernt von einer Wand auf und lassen
Sie diesen sich horizontal einnivellieren.
2. Bewegen Sie den Empfänger nach oben/unten, bis er sich auf der
+Y Achse "Auf Höhe" des Laserstrahls befindet. Verwenden Sie die
Markierungskerbe als Referenz und markieren Sie die Höhe an der
Wand.
Hinweis: Verwenden Sie für eine erhöhte Genauigkeit die
Feineinstellung (1,5 mm) auf dem Empfänger.
3. Drehen Sie den Laser um 180° (die -Y Achse muss zur Wand zeigen)
und lassen Sie ihn sich neu einnivellieren.
4. Bewegen Sie den Empfänger nach oben/unten, bis er sich auf der
-Y Achse "Auf Höhe" des Laserstrahls befindet. Verwenden Sie die
Markierungskerbe als Referenz und markieren Sie die Höhe an der
Wand.
5. Messen Sie die Differenz zwischen den beiden Markierungen. Der
Laser muss kalibriert werden, wenn die Differenz bei 30 m größer
als 6 mm ist.
6. Drehen Sie den Laser nach dem Einstellen der Y Achse um 90°.
Wiederholen Sie die Schritte 2-5, wobei Sie mit der zur Wand
zeigenden + X Achse beginnen.
Hinweis: Ist eine Korrektur der Kalibrierung erforderlich,
folgen sie bitte den Kalibrierungsanweisungen auf unserer
Trimble Webseite:
www.trimble.com/support.shtml
