Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einführung ZU IHRER SICHERHEIT GERÄTEELEMENTE INBETRIEBNAHME Stromversorgung Ein-/Ausschalten des Lasers LASERAUFBAU Standardfunktionen Manuell-Modus Einachsenneigungsbetrieb (Y-Achse) Masken-Modus Ein-/Ausschalten Standby Modus ARBEITSBEISPIELE Bestimmung der Gerätehöhe (HI) Verwenden des optionalen Empfängers HL760 Paaren des Empfängers HL760 mit dem Sender... -
Seite 3: Nivelliergenauigkeit
Spezielle Funktionen mit der optionalen RC402N Merkmale und Funktionen der RC402N Stromversorgung RC402N Ein-/Ausschalten der RC402N Funk-Fernbedienung Paaren der Funk-Fernbedienung mit dem Laser Menüfunktionen (Funk-Fernbedienung RC402N) Setting Menü (Einstellungen) Info Servicemenü Setting Menü (Details-Einstellungen) HI-Höhenalarm (HI-alert) Empfindlichkeit (Sensitivity Selection) Sprachauswahl Funkkanal (Radio) NIVELLIERGENAUIGKEIT Überprüfung der Kalibrierung der Y- und X- Achse... -
Seite 4: Einführung

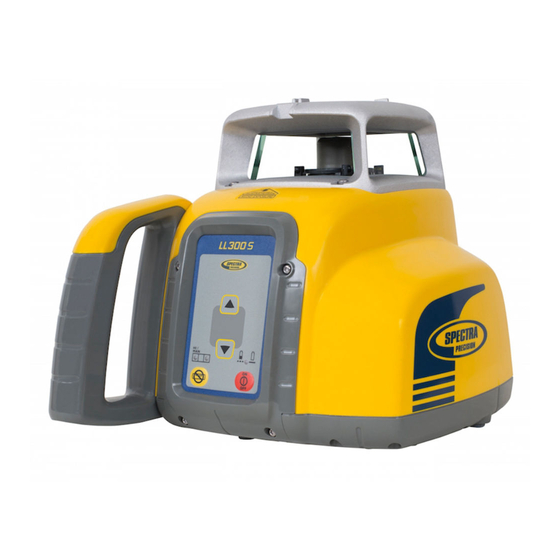

Einführung Danke, dass Sie sich für einen Spectra Precision Laser aus der Trimble - Familie von präzisen Horizontal- lasern entschieden haben. Der LL300S ist ein einfach zu bedienendes Gerät, welches Ihnen eine exakte Horizontalreferenz unter Verwendung eines Empfängers bis zu 400 m Radius bietet. - Seite 5 LL300S - GERÄTEELEMENTE...
-
Seite 6: Geräteelemente
GERÄTEELEMENTE a Ein/Aus-Taste l Tragegriff b Batterieanzeige m Batteriedeckel c Manuell/Standby-Taste n 5/8“-11 Stativanschlüsse d Nivellieranzeige o Gummifüße e HI/Manuell-Warnanzeige f Pfeiltasten (Auf/Ab) g Rotor h Laserkopf i Achsausrichtungshilfen j Achsausrichtmarkierungen k Batterieladebuchse INBETRIEBNAHME STROMVERSORGUNG Batterien Warnung Die NiMH-Batterien können geringe Mengen an Schadstoffen enthalten. Stellen Sie sicher, dass die Batterien vor der erstmaligen Inbetriebnahme und nach längerer Nichtbenutzung geladen werden. - Seite 7 Stromversorgung des LL300S 1 – Der LL300S wird mit Alkalibatterien oder einem wiederaufladbaren NiMH-Akkupaket geliefert; der Akku ist mit einem Verpolungsschutz ausgestattet. 2 – Das Akkupaket kann im Gerät geladen werden. 3 – Alkalibatterien können als Ersatzstromquelle genutzt werden. 4 – An der Batteriefachabdeckung sind Plus- und Minuszeichen angebracht, um die richtige Polarität der Alkalibatterien anzuzeigen.
-
Seite 8: Akkus Laden
Akkus laden Einen Hinweis zum Laden bzw. Austausch der Batterien/Akkus gibt die Batterieanzeige b zunächst durch langsames Blinken (3,8 – 4 V). Bei weiterer Entladung (<3,8 V) leuchtet die LED dauerhaft. Das zugehörige Netzladegerät benötigt etwa 13 Stunden zum Laden von leeren Akkus. Dazu Ladegerätestecker in die Ladebuchse des Lasers einstecken. -
Seite 9: Ein-/Ausschalten Des Lasers
LASERAUFBAU Laser horizontal (Stativanschluss und 3 Gummipuffer unten!) auf einer stabilen Unterlage oder mittels 5/8“ x 11 Stativanschluss auf einem Stativ oder Säulen-/Wandhalter in der gewünschten Höhe aufstellen. Das Gerät erkennt selbständig Horizontal- oder Vertikalbetriebsart je nach Lage des Geräts beim Einschalten. -
Seite 10: Standardfunktionen
Standardfunktionen Manuell-Modus Einmaliges kurzes Drücken der Manuelltaste am Laser bzw. der Fernbedienung schaltet den Laser vom automatischen Selbstnivellierbetrieb in den Manuellbetrieb um, was durch Blinken der roten LED (e) im Sekundentakt signalisiert wird. In dieser Betriebsart kann durch Drücken der Pfeiltasten „Auf/Ab“ am Laser oder an der Fernbedienung die Y- Achse, durch Drücken der Pfeiltasten „Rechts/Links“... -
Seite 11: Maskenmodus
Maskenmodus Der Maskenmodus bietet eine Ausblendung des Laserstrahls auf bis zu 3 Seiten des Lasersenders. Beim Einsatz mehrerer Laser auf einer Baustelle können dadurch Störungen der verschiedenen Empfänger vermieden werden. Der Maskenmodus kann am Laser oder über das Menü der RC402N aktiviert werden. Unabhängig vom horizontalen oder vertikalen Einsatz kann der Maskenmodus durch aufeinander folgendes Drücken von einer der Pfeiltasten und der Manuelltaste aktiviert werden. -
Seite 12: Bestimmung Der Gerätehöhe (Hi)
Bestimmung der Gerätehöhe (HI) Die Gerätehöhe (HI) ist die Höhe des Laserstrahls. Sie wird durch die Addition der Meßlattenablesung zu einer Höhenmarkierung oder einer bekannten Höhe ermittelt. Aufbau des Lasers und Positionierung der Messlatte mit dem Empfänger auf einem bekannten Höhen- oder Referenzpflock (NN). - Seite 13 Verwenden des Einachsneigungsmodus für die Y-Achse Aufstellen des Lasers und Einstellen der erforderlichen Neigungsrichtung über die Ausrichtungshilfen am Laserkopf. Prüfen der Höhe des Laserstrahls in Lasernähe. Zum Aktivieren der Einachsneigung für die Y-Achse die Taste für den manuellen Modus zweimal drücken. Die rote und die grüne LED blinken gleichzeitig (1 x pro Sekunde).
-
Seite 14: Verwenden Des Optionalen Empfängers Hl760
Drücken und Halten der Manuell-Taste und dann den Lasersender einschalten (Batterie-LED blinkt schnell). „PAIR OK” im Display bestätigt das erfolgreiche Paaren. Der LL300S wird automatisch mit dem Empfänger gepaart. Zum Verlassen des Menüs die Ein-/Austaste am HL760 zweimal kurz drücken. Ein Laser- und ein Antennensymbol im Display des HL760 bestätigt Funkkommunikationsbereitschaft. - Seite 15 Spezielle Funktionen mit der optionalen RC402N Merkmale und Funktionen der RC402N Die Fernbedienung unterstützt alle grundlegenden Funktionen der Tastatur des LL300S und bietet über die zusätzliche M- und E-Taste weitere Funktionen an. Akkustatus Laser M-Taste: Kurzes Drücken öffnet das MENÜ...
-
Seite 16: Stromversorgung Der Rc402N
Softwareversion) drei Sekunden lang angezeigt. Anschließend zeigt das LCD der RC402N die momentane Laserfunktion an. Display der RC402N Display der RC402N LL300S: horizontale Aufstellung LL300S: vertikale Aufstellung Nach dem Einschalten sowie einer erneuten Tastenbetätigung wird die Display-Hintergrundbeleuchtung aktiviert. Diese schaltet nach 8 Sekunden wieder automatisch aus, wenn keine weitere Taste betätigt wird. - Seite 17 Kurzes Drücken der M-Taste kehrt stets zur vorherigen oder zur Standardanzeige zurück. Durch mehrfaches Drücken der Pfeiltasten Auf/Ab den gewünschten Menüeintrag auszuwählen. Drücken der E-Taste um ein Untermenü zu öffnen ODER die markierte Funktion zu starten. Menüfunktionen des LL300S Drehzahlwahl Kurzes Drücken der Taste M im Standard Display und >>Rotation<< wählen.
- Seite 18 Maskenmodus (Mask mode) Kurzes Drücken der Taste M im Standard Display und >>Maskenmodus<<.wählen. Je nachdem, an welcher Seite der Strahl abgeschaltet werden soll, kann die erforderliche Seite ausgewählt werden. Nach Drücken der Taste E erscheint das Maskensymbol. Für die Auswahl der Seite eine der Pfeiltasten drücken. Wenn alle Bereiche eingestellt wurden, wird durch Drücken der Taste E die Sektor- Auswahl gespeichert bis das Gerät abgeschaltet wird.
- Seite 19 Service Kurzes Drücken der Taste M im Standard Display und >>Service<< wählen. Mit den Pfeiltasten Auf/Ab Kalibrierung Y, oder Kalibrierung X wählen: Kurzes Drücken der Taste E zum Bestätigen der Auswahl. Die Kalibrierung an der ausgewählten Achse startet das Feldkalibrierungsverfahren. Menü...
- Seite 20 Empfindlichkeitseinstellung (Sensitivity) Wählen von >>Empfindlichkeit<< und durch kurzes Drücken der E-Taste das Menü Empfindlichkeit öffnen. Mit den Pfeiltasten Auf/Ab die gewünschte Empfindlichkeit Niedrige, Mittlere (Werkseinstellung) oder Hohe Empf. auswählen. Kurzes Drücken der Taste E zum Bestätigen der Auswahl. Sprachauswahl (Language) Auswahl von >>Sprachauswahl<<...
- Seite 21 Fehlersuche Jede Fehlermeldung kann durch kurzes Drücken der Taste E gelöscht werden. Die letzten Ziffern der Fehlermeldung geben den Fehlercode an. Wird eine andere, als in der Tabelle aufgelistete Fehlermeldung angezeigt, ist ein Servicecenter zu kontaktieren. Fehler Beschreibung Lösung Code Kurzzeitiger EEprom-Fehler Drücken der Taste E zum löschen der Fehlermeldung HI-Höhenalarm –...
- Seite 22 NIVELLIERGENAUIGKEIT Überprüfung der Kalibrierung der Y- und X- Achse Stellen Sie den Laser 30 m entfernt von einer Wand auf einem nivellierten Stativ auf und lassen Sie diesen horizontal einnivellieren. Lassen Sie den Laser 20 Minuten warm laufen. Beide Achsen auf 0% stellen. Bewegen Sie den Empfänger nach oben/unten, bis er sich auf der +Y Achse “Auf Höhe”...
-
Seite 23: Geräteschutz
GERÄTESCHUTZ Gerät nicht extremen Temperaturen und Temperaturschwankungen aussetzen (nicht im Auto liegen lassen).Das Gerät ist sehr robust. Trotzdem ist mit Meßgeräten sorgfältig umzugehen. Nach stärkeren äußeren Einwirkungen, vor weiterem Arbeiten immer die Nivelliergenauigkeit überprüfen. Das Gerät kann im Innen- und Außenbereich eingesetzt werden. REINIGUNG UND PFLEGE Verschmutzungen der Glasflächen beeinflussen die Strahlqualität und Reichweite entscheidend.Verschmutzungen mit feuchtem, weichem Tuch abwischen. -
Seite 24: Gewährleistung
GEWÄHRLEISTUNG Die Firma Trimble gewährt eine fünfjährige Gewährleistung darauf, dass der Artikel LL300S in Bezug auf das Material und die handwerklich-technische Ausführung keinerlei Defekte aufweist. Die Firma Trimble bzw. ihre Vertragskundencenter verpflichten sich, einen defekten Artikel, nach eigenem Ermessen, entweder zu reparieren oder zu ersetzten, sofern die Reklamation innerhalb der Gewährleistungsdauer erfolgt ist. -
Seite 25: Technische Daten
TECHNISCHE DATEN Laser Meßgenauigkeit ± 1.5 mm/30 m, 1/16“ @ 100 ft, 10 arc seconds Rotation: 600 min Reichweite ca. 400 m Radius mit Detektor Lasertyp: roter Diodenlaser 650 nm Laserklasse: Laserklasse 2, <3.2 mW Selbstnivellierbereich: typ. ± 5° Nivellieranzeige: blinkende LED Funk-Reichweite (HL760): bis zu 100 m... -
Seite 26: Konformitätserklärung
Konformitätserklärung Trimble Kaiserslautern GmbH erklären in alleiniger Verantwortung, dass die Produkte LL300S und optional RC402N auf die sich diese Erklärung bezieht, mit den folgenden Normen übereinstimmt : EN300 440-2 V1.1.1:2004, EN301 489-03 V1.4.1:2002, EN301 489-01 V1.4.1:2002, EN50371:2002 gemäß den Bestimmungen der Richtlinie R&TTE 1999/5/EC...
