Drei Heizkreise - Solvis Solvisleo Anlagenschema

2 SolvisLeo 180 mit SolvisLea Pro o. SolvisPia 13/17

2.2 Drei Heizkreise

TWK TWZ
S11
A1

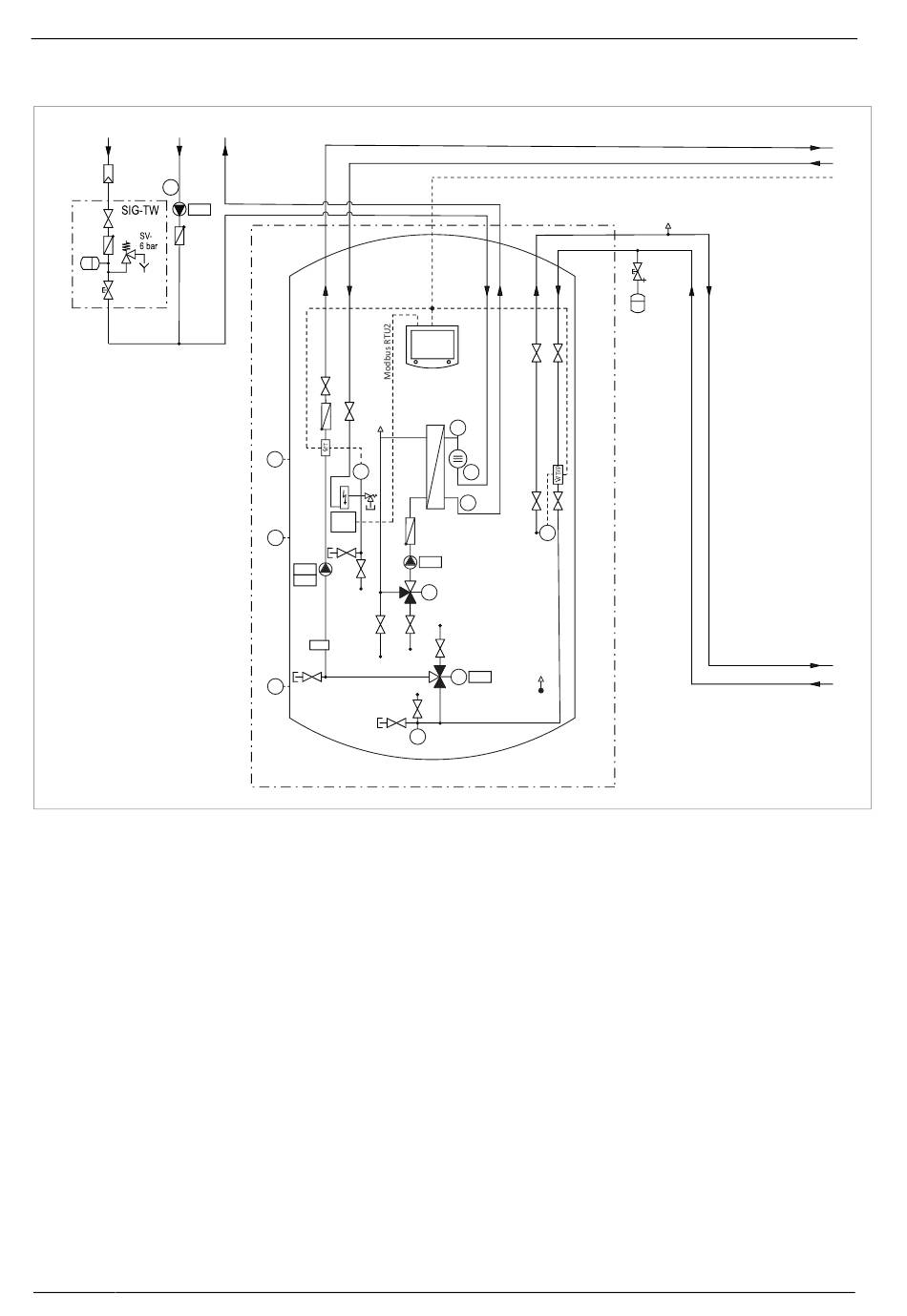

Abb. 3: SolvisLeo mit integrierter Heizkreisstation und Wärmepumpe, 3 Heizkreise - Teil 1
Ausstattung
• Wärmepumpen-Schichtenspeicher
• Systemregler SolvisControl 3
• Trinkwassererwärmung
• Wärmepumpe SolvisLea Pro oder SolvisPia 13/17
• drei gemischte Heizkreise
Baugruppen
R1 Raumbediengerät Heizkreis 1
SIG-TW Sicherheitsgruppe, Trinkwasseranschluss
6
TWW
Modbus RTU1
S1
T
HPT
SV
4bar
ABX-
HPT
S4
LP
A2
WP-VL
SAS
W-RL
S3
WP-RL-H
Solvis
Control
S15
S18
S2
T
H-VL
W
T
WP-RL-WW
W-VL
A14
M
S9
SolvisLeo 180
Abkürzungen
LA Luftabscheider
AG Ausdehnungsgefäß
SAS Schlammabscheider
SV Sicherheitsventil
TWK Trinkwassernetz, Anschluss kalt
TWW Trinkwassernetz, Anschluss warm
TWZ Trinkwassernetz, Anschluss Zirkulation
H-RL Heizungs-Rücklauf
H-VL Heizungs-Vorlauf
W-VL Vorlauf WWS
W-RL Rücklauf WWS
WP-RL-H Wärmepumpe-Rücklauf Heizung
WP-RL-W Wärmepumpe Rücklauf Warmwasserbereitung
LP Ladepumpe
WP-RL Wärmepumpe-Rücklauf
WP-VL Wärmepumpe-Vorlauf
LP Ladepumpe
Modbus Signalleitung Modbus
HPT Elektro-Heizpatrone
HD Hochdruck
ND Niederdruck
HK1-3 Heizkreis 1 bis 3
