Beispiele Prozessanschluss und Dichtungen für Mercap
Füllstandmesssysteme
Folgende Zeichnungen veranschaulichen die vielfältigen Konfigurationen, die für die
Standardserie, die Füllstand- und Trennschichtenmessung und die Sanitärausführung des
Mercap Systems erhältlich sind.
Hinweis:
Alle Maße sind in Millimetern/Inch angegeben.
Standardausführung Füllstandmessung (Mercap MCP01)
Gängigste Ausführung des Mercap, erhältlich mit folgenden Merkmalen:
•
Gewindeflansch, geschweißter Flansch und kompakter Flansch.
•
Prozessdichtungen der Serien S, D, SD, DD und HP.
•
Verschiedene ANSI und DIN Flansche stehen zur Verfügung.
•
Elektroden sind meistens mit PFA beschichtet; Isolierlack (HP Dichtung) ist jedoch auch
als Standard erhältlich (nur für Sonden in Stabausführung).
•
Prozessanschlüsse in verschiedenen Materialien verfügbar.
•
Feste und flexible Seilausführungen erhältlich.

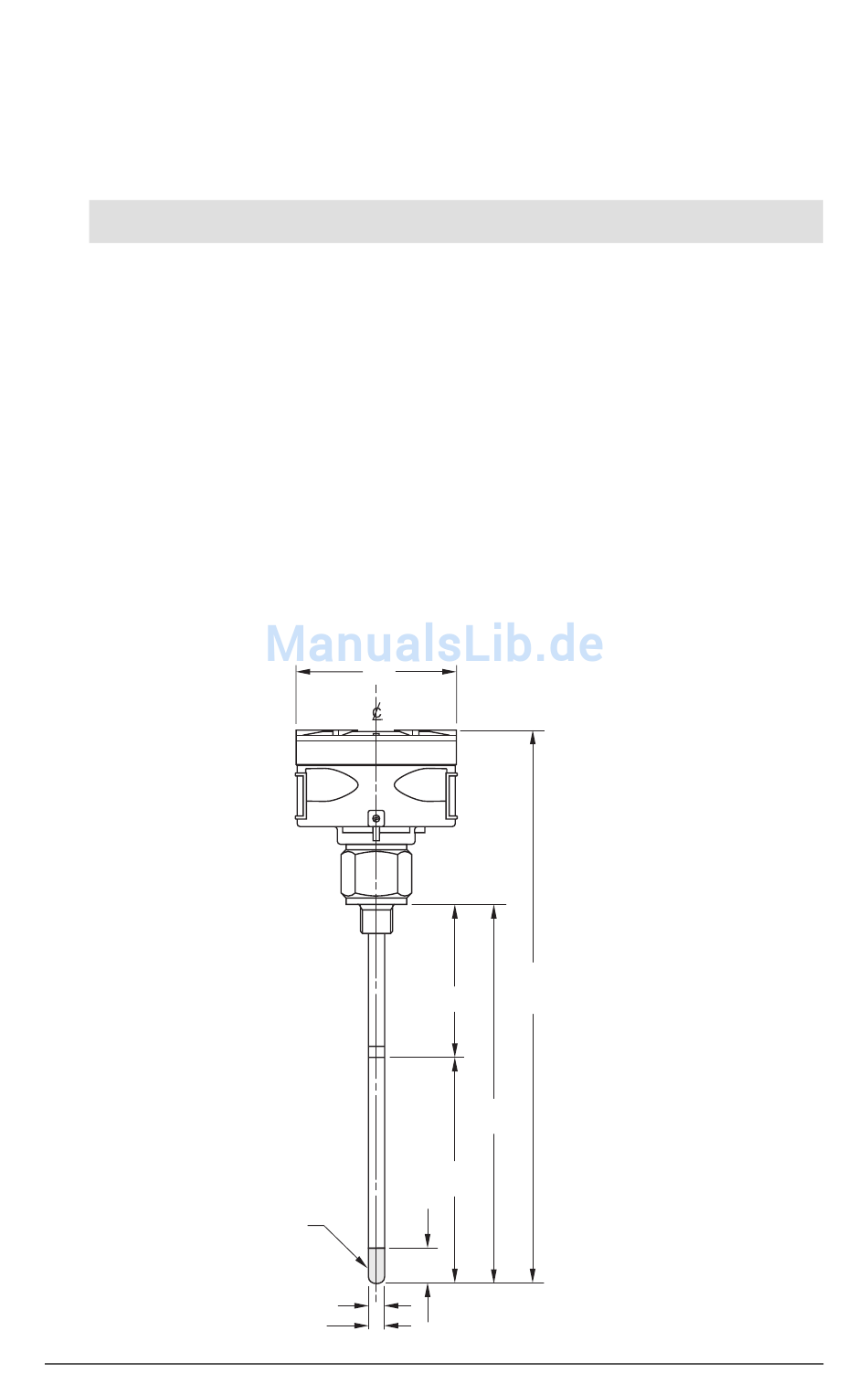

MCP01 (Standard) S-Serie: Gewindeausführung
Nicht aktive Spitze
Seite 10
S-Serie: Gewinde
∅160
(6.3")
40 (1.57")
∅16 (0.63")
oder ∅24 (0.94")
MERCAP–INSTRUCTION MANUAL
Eintauch-
tiefe +175
Active Shield
(6.9")
Eintauch-
tiefe
Länge des
Messbereichs
7ML19981CM31.1
