Sicherheitserdung

Die Sicherheitserdung wird durch die Applikation und die angeschlossenen Geräte bestimmt.
Aufgrund der galvanischen Trennung zwischen Messbereich und Schleifenbereich stellt die
MST9500 keine besonderen Anforderungen.
Leitsysteme (PLS) besitzen unterschiedliche Eigenschaften. Manche Geräte messen den
Schleifenstrom in Bezug auf einen gemeinsamen 0 Volt Punkt, andere messen in der
positiven Leitung oder im Stecker. Im ersten Fall darf die negative Seite der Stromschleife
nicht geerdet werden, weil es sonst zu Kurzschlüssen der Messeingänge kommen kann. Im
zweiten Fall kann die negative Seite der Stromschleife geerdet werden. Andere Gerätetypen
haben galvanisch getrennte Eingänge pro Messkanal. Das gewählte Verfahren für die Erdung
ist dann beliebig.
Liegen keine besonderen Ex Bedingungen vor, so kann und darf die MST9500 direkt an das
Leitsystem (PLS) angeschlossen werden. Die Versorgungsspannung darf allerdings die
Grenzwerte der MST9500 nicht überschreiten. Der Anschluss der MST9500 an ein PLS hat
keinen Einfluss auf diese Betriebsmittel, siehe Beispiel 1 (unten). Eines der Anschlusskabel
kann bei Bedarf geerdet werden.

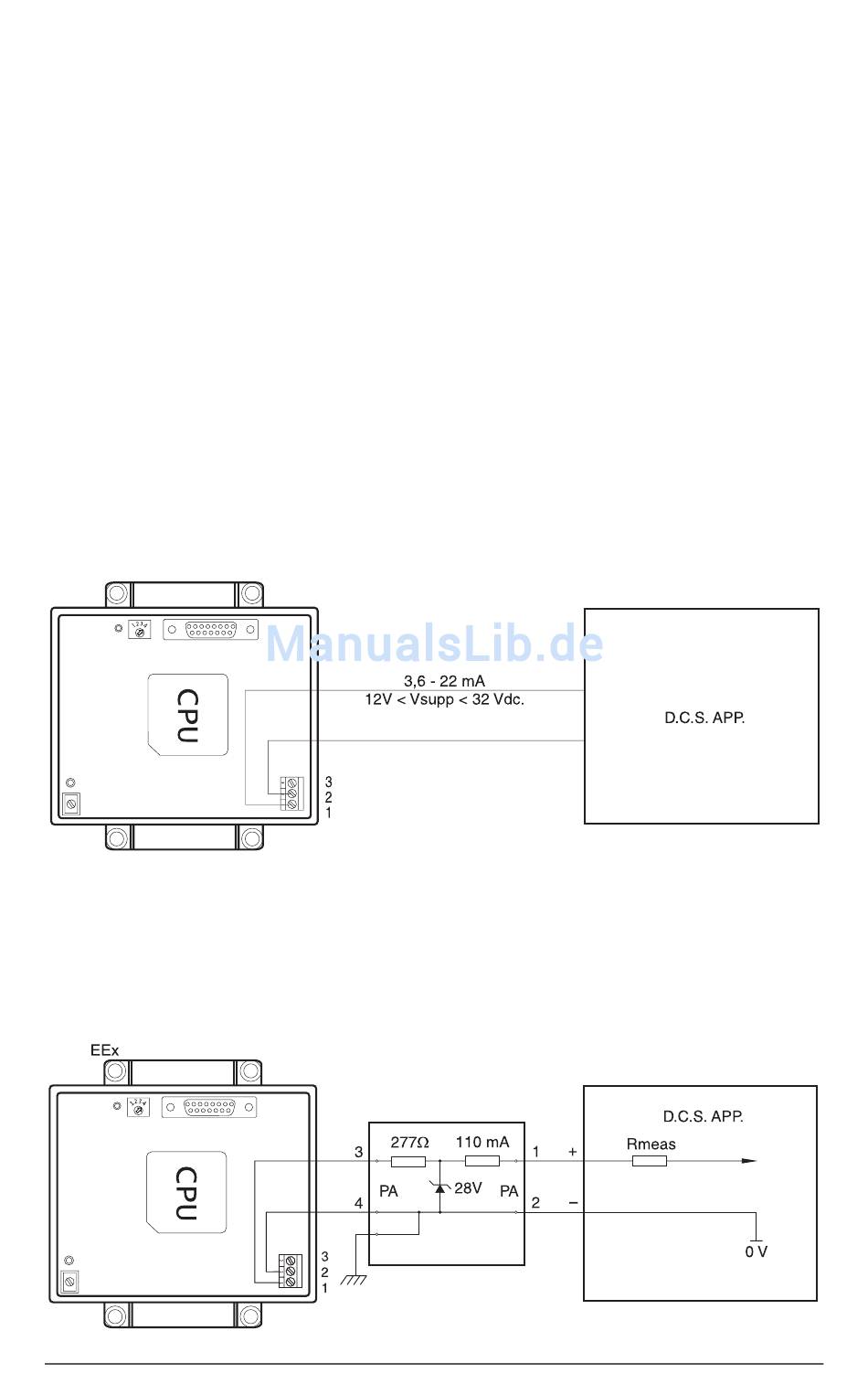

Beispiel 1
Bei Ex Applikationen mit Leitsystemen, die in der positiven Leitung messen, und mit einer
negativen Leitung, die geerdet werden kann, genügt eine wie in Beispiel 2 gezeigte Barriere.
Beispiel 2
Stahl Barriere: 9002/01-280-110-00
(oder Gleichwertiges)
