A
E
UFSTELLEN DES
RGOMETERS
Das ergoselect 400 wird für den Transport auf eine Holzpa-
lette montiert.
Um das Ergometer von der Palette abzuschrauben und für
alle weiteren hier beschriebenen Montagearbeiten benöti-
gen Sie einen Schraubenschlüssel SW 17 oder eine Ratsche
mit entsprechender Nuss.
M
S
ONTAGE DES
PEZIALSTUHLS
•
Den Stülpkarton vom ergoselect 400 entfernen und
das Verpackungszubehör aus dem Karton entnehmen.
•
Den Stuhl von der Palette lösen und entfernen.
•
4 Schrauben unten an der Palette mit einem Gabel-
schlüssel SW 17 herausschrauben.
•

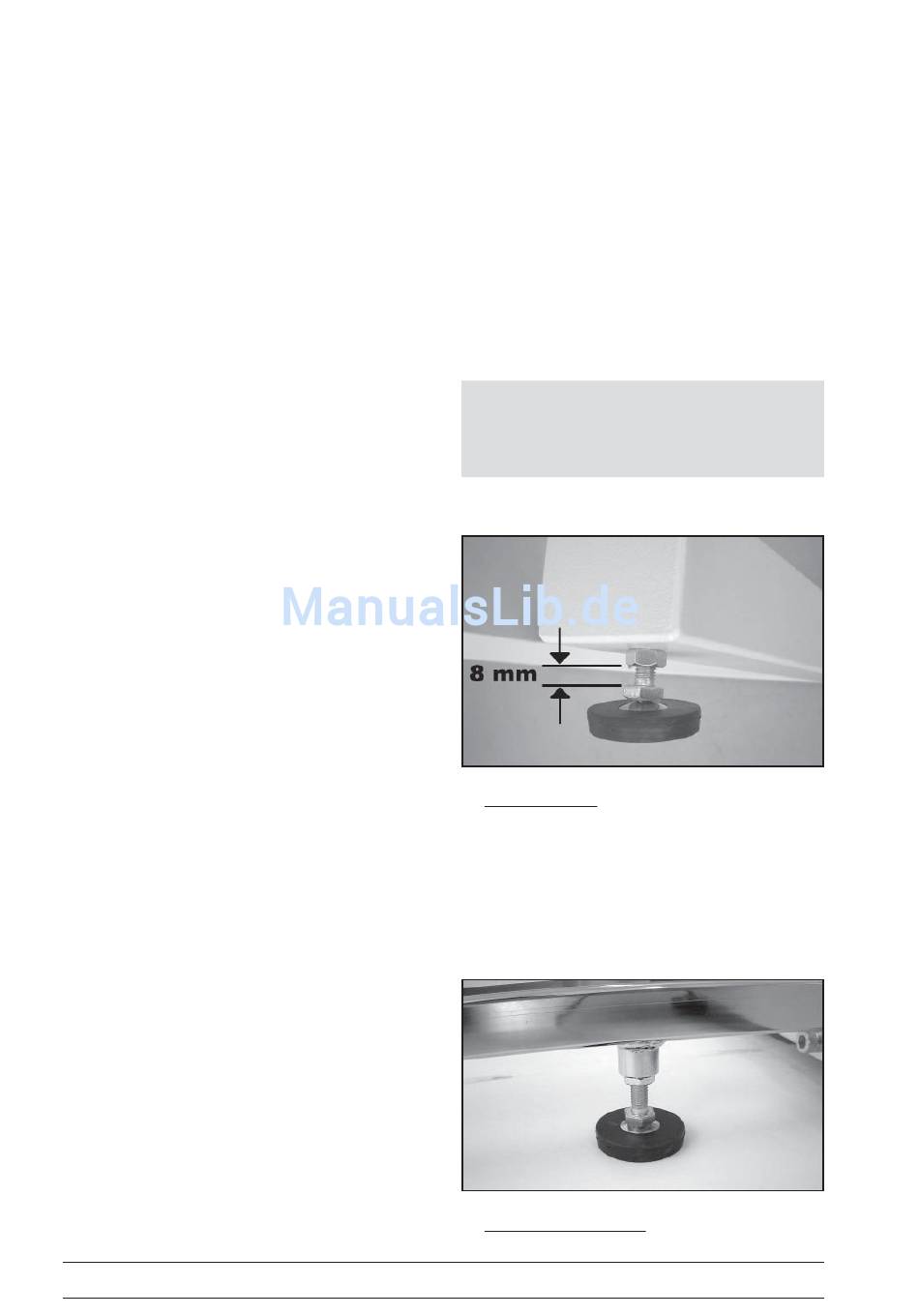

4 Stellfüsse mit der Mutter M10 (8 mm dick) mit einem
Abstand von 8 mm zwischen der Mutter M10 und dem
Sechskant vom Stellfuß unten in das Grundgestell ein-
schrauben.
Die Mutter M10 jeweils fest anziehen. Alle vier
Stellfüsse müssen nun gleichmäßig weit aus dem
Grundgestell herausragen. (s. Abb.)
•
1 weiteren Stellfuß mit der Mutter M10 (5mm dick)
unten bis zum Anschlag in das Führungsrohr ein-
schrauben - die Mutter M10 noch nicht festziehen.
•
Das Grundgestell von der Palette herab vorsichtig auf
einen horizontalen, ebenen Untergrund abstellen.
•
Der Stuhl muss sich nun ohne größeren Aufwand auf
das Führungsrohr aufschieben lassen. Bei Bedarf kann
mit Hilfe der 4 Stellfüsse die Höhe des Führungsrohrs
zum Stuhl eingestellt werden.
Dazu müssen bei einem ebenen Untergrund aber im-
mer alle 4 Stellfüsse gleichmäßig in der Höhe verstellt
werden.
•
Den Stellfuß des Stuhl-Führungsrohrs nun soweit nach
unten drehen, bis er plan auf dem Boden aufl iegt,
je doch das ergoselect 400 Grundgestell nicht anhebt.
Mutter M10 mit einem Gabelschlüssel SW 17 festziehen.
• Geräteschaden •
Gerät NIE am Führungsrohr für den Spezialstuhl anheben!
S
TELLFÜSSE JUSTIEREN
S
F
TELLFUSS FÜR
ÜHRUNGSROHR
- 10 -
Vorsicht
