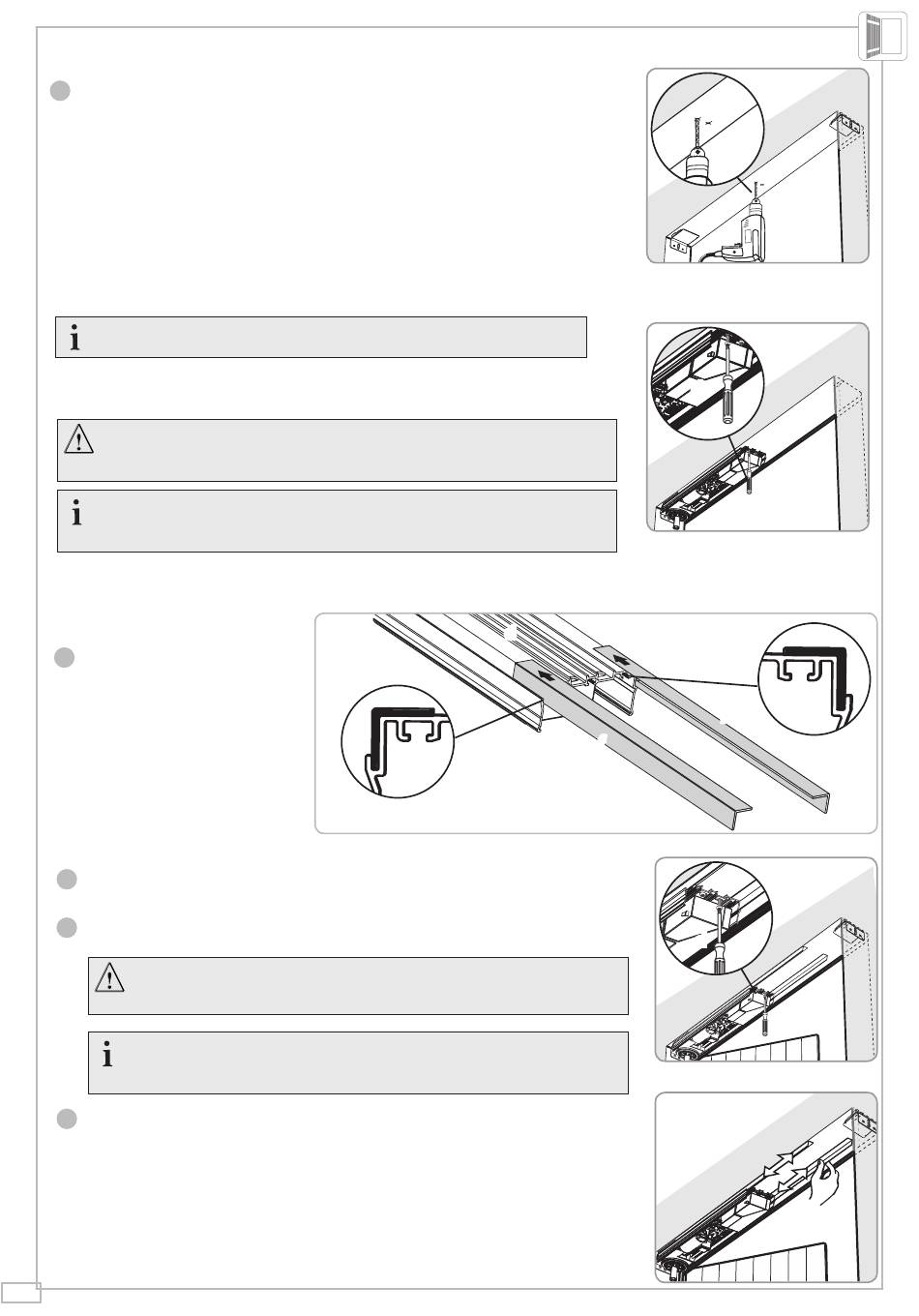

Retire el módulo electromecánico (d) y taladre los agujeros.
3
„ Anchura de dintel inferior a 70 cm
Los raíles de guía no serán necesarios si el ancho del dintel es inferior
a 70 cm.
Vuelva a colocar el módulo electromecánico (d) en la escuadra (c) y frente a los agujeros
de fijación. Fije el módulo electromecánico (d).
Las fijaciones utilizadas deberán garantizar una resistencia a esfuerzos de
40 kg como mínimo. El módulo mecánico deberá fijarse a través de dos puntos
como mínimo.
Somfy recomienda el uso de tornillos de 6 mm de diámetro como mínimo.
La elección del método de fijación dependerá del tipo de soporte; en
consecuencia, quedará bajo su exclusiva responsabilidad.
„ Anchura de dintel superior a 70 cm
Deslice los
1
guía (f) por el reverso del
módulo electromecánico
insertándolos en las esquinas
del módulo.
Vuelva a colocar el módulo electromecánico (d) en la escuadra (c) y frente a los agujeros
2
de fijación.
Proceda al montaje de los raíles y del módulo electromecánico sin apretar del todo los
3
tornillos para permitir el ajuste de los raíles.
Las fijaciones utilizadas deberán garantizar una resistencia a esfuerzos de
40 kg como mínimo. El módulo electromecánico deberá fijarse a través de
dos puntos como mínimo.
Somfy recomienda el uso de tornillos de 6 mm de diámetro como mínimo.
La elección del método de fijación dependerá del tipo de soporte; en
consecuencia, quedará bajo su exclusiva responsabilidad.
Saque los raíles hasta el máximo posible, manteniendo como mínimo 5 cm de los raíles
4
dentro del módulo electromecánico.
49
raíles de
(d)
d
f
