Rimuovere il modulo meccanico (d) e praticare i fori.
10
Riposizionare il modulo meccanico (g) sulla staffa in corrispondenza dei fori di fissaggio.
11
Fissare e serrare entrambi i moduli con le viti adatte (avendo cura che la posizione sia il
più possibile parallela al riferimento tracciato).
Il materiale di fissaggio utilizzato deve garantire una tenuta minima di 40
kg. Il modulo meccanico deve essere fissato in almeno due punti.
Somfy raccomanda di utilizzare viti di almeno 6 mm di diametro.
La scelta del metodo di fissaggio dipende dal tipo di supporto e di
conseguenza ricade sotto la sola responsabilità dell'installatore.

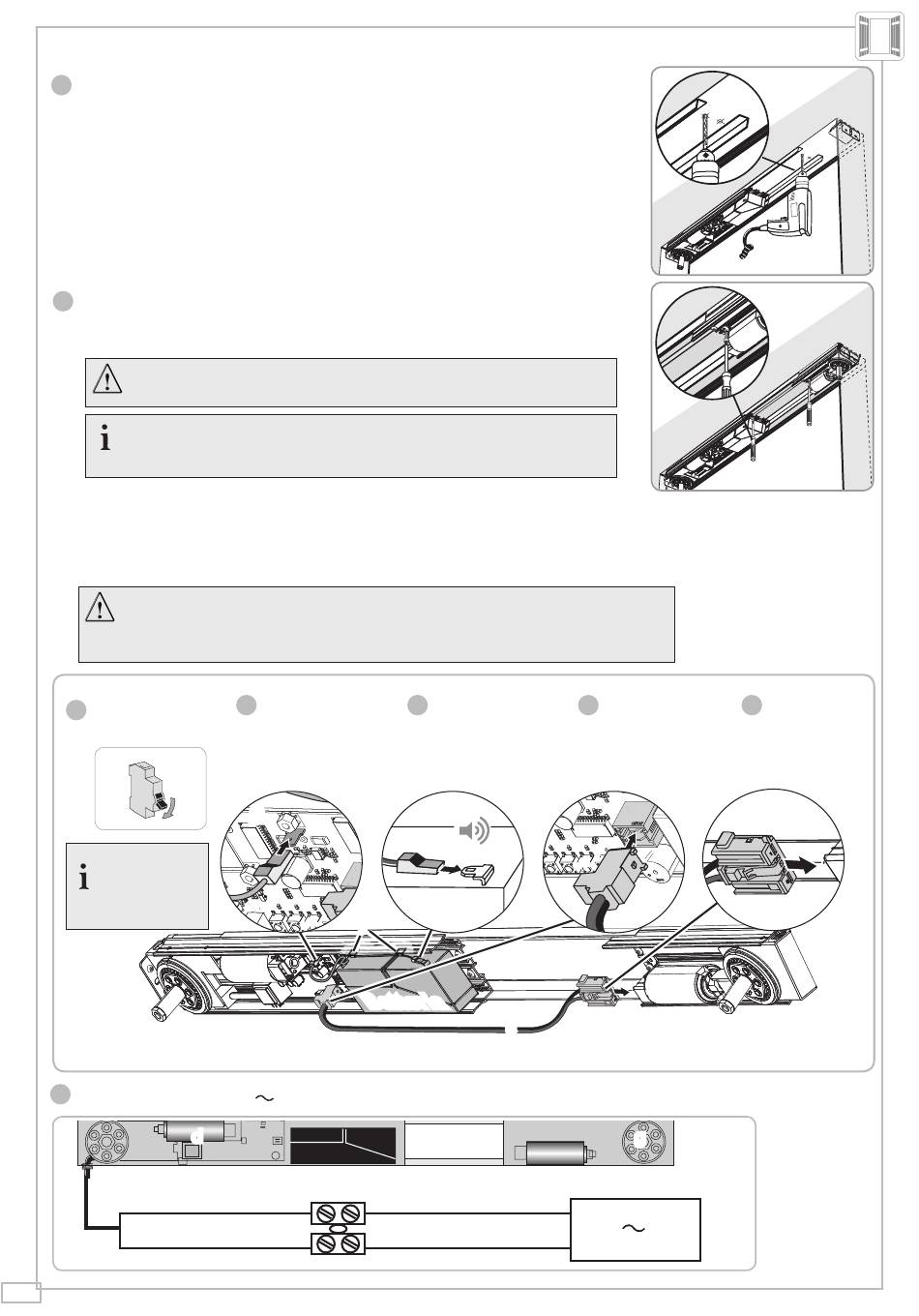

2. Cablaggio della motorizzazione

Il cavo di alimentazione deve essere protetto dal movimento della persiana.
Per non danneggiare l'antenna e interferire con la portata della trasmissione radio:
- Non modificare il percorso del cavo all'interno del dispositivo.
- Non tagliare il cavo all'interno del dispositivo.
Interrompere
1
l'alimentazione.
1 OFF
Per trattenere i
cavi, servirsi
delle due
fascette (y).
6
Collegare il motore al 230 V
Marrone
71
Collegare il cavo
2
rosso della batteria
al terminale (+)
della piastra
elettronica.
2
y
d
50 Hz rispettando le seguenti informazioni.
d
Blu
Collegare il cavo
3
nero della batteria
al terminale (-) della
piastra elettronica: il
prodotto emette un bip.
3
BIP
BIP... BIP
Batteria
e
Neutro
Fase
4 Collegare il cavo
motore (e) al
connettore del modulo
elettromeccanico (d).
4
g
g
230 V 50 Hz
