3

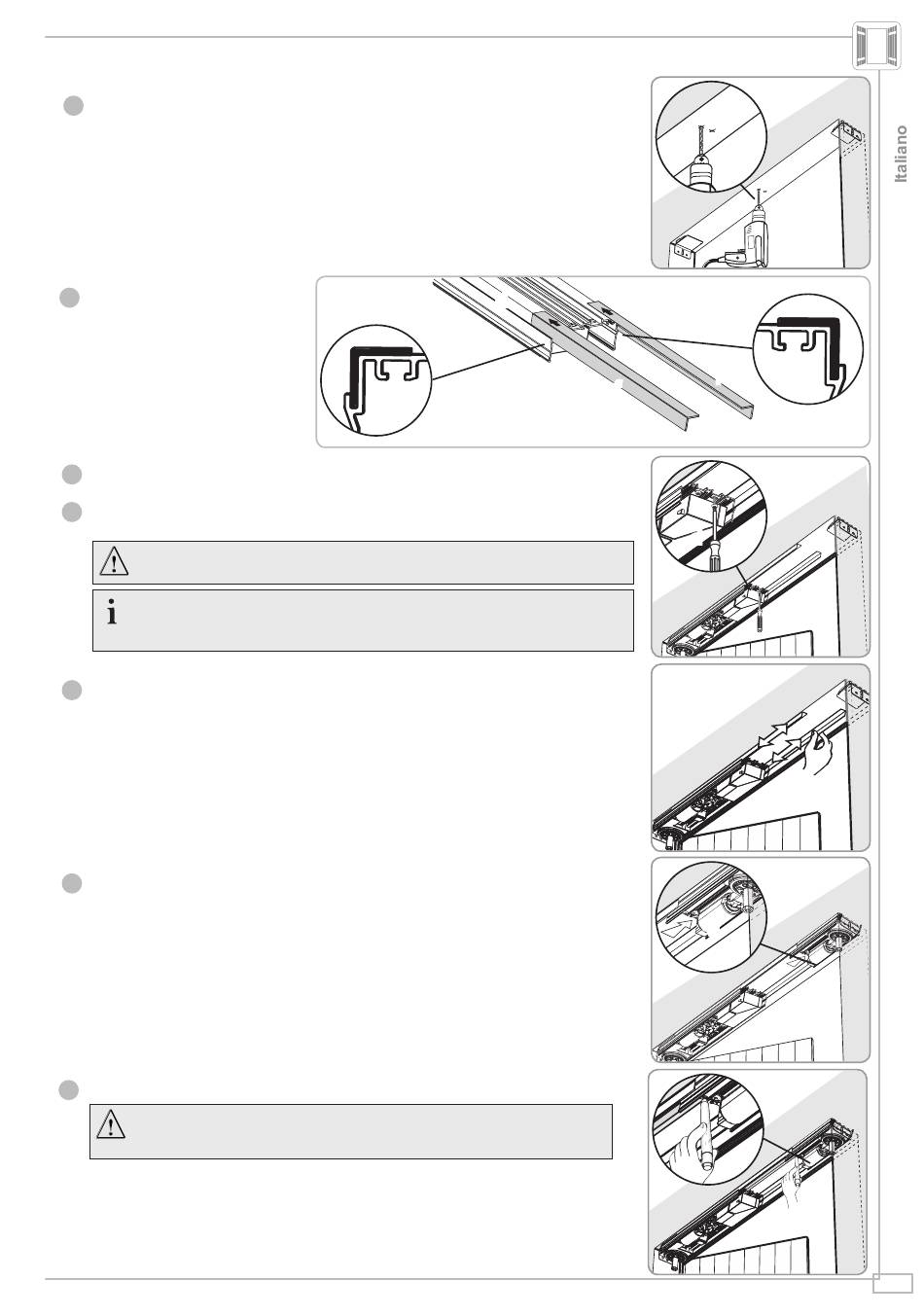

Rimuovere il modulo elettromeccanico (d) e praticare i fori.
Far scorrere le
4
allineamento (f) sul retro del
modulo elettromeccanico
inserendole negli appositi profili
del modulo.
Riposizionare il modulo elettromeccanico (d) sulla staffa in corrispondenza dei fori di
5
fissaggio.
Montare tutti i binari e il modulo elettromeccanico senza serrare le viti per consentire la
6
regolazione dei binari.
Il materiale di fissaggio utilizzato deve garantire una tenuta minima di 40 kg.
Il modulo elettromeccanico deve essere fissato in almeno due punti.
Somfy raccomanda di utilizzare viti di almeno 6 mm di diametro.
La scelta del metodo di fissaggio dipende dal tipo di supporto e di
conseguenza ricade sotto la sola responsabilità dell'installatore.
Far uscire le guide al massimo avendo cura che rimangano inserite per almeno 5 cm nel
7
modulo elettromeccanico.
Inserire il modulo meccanico (g) sulla seconda staffa e, contemporaneamente, sulle guide
8
di allineamento.
Prendere il segno dei fori del modulo meccanico (g) dal lato motore.
9
Rimanere il più possibile paralleli al riferimento tracciato a battente chiuso
(vedi pagina 6) prima di praticare i fori.
Copyright © 2013 - 2016 Somfy SAS. All rights reserved.
guide di
(d)
d
f
f
d
g
g
