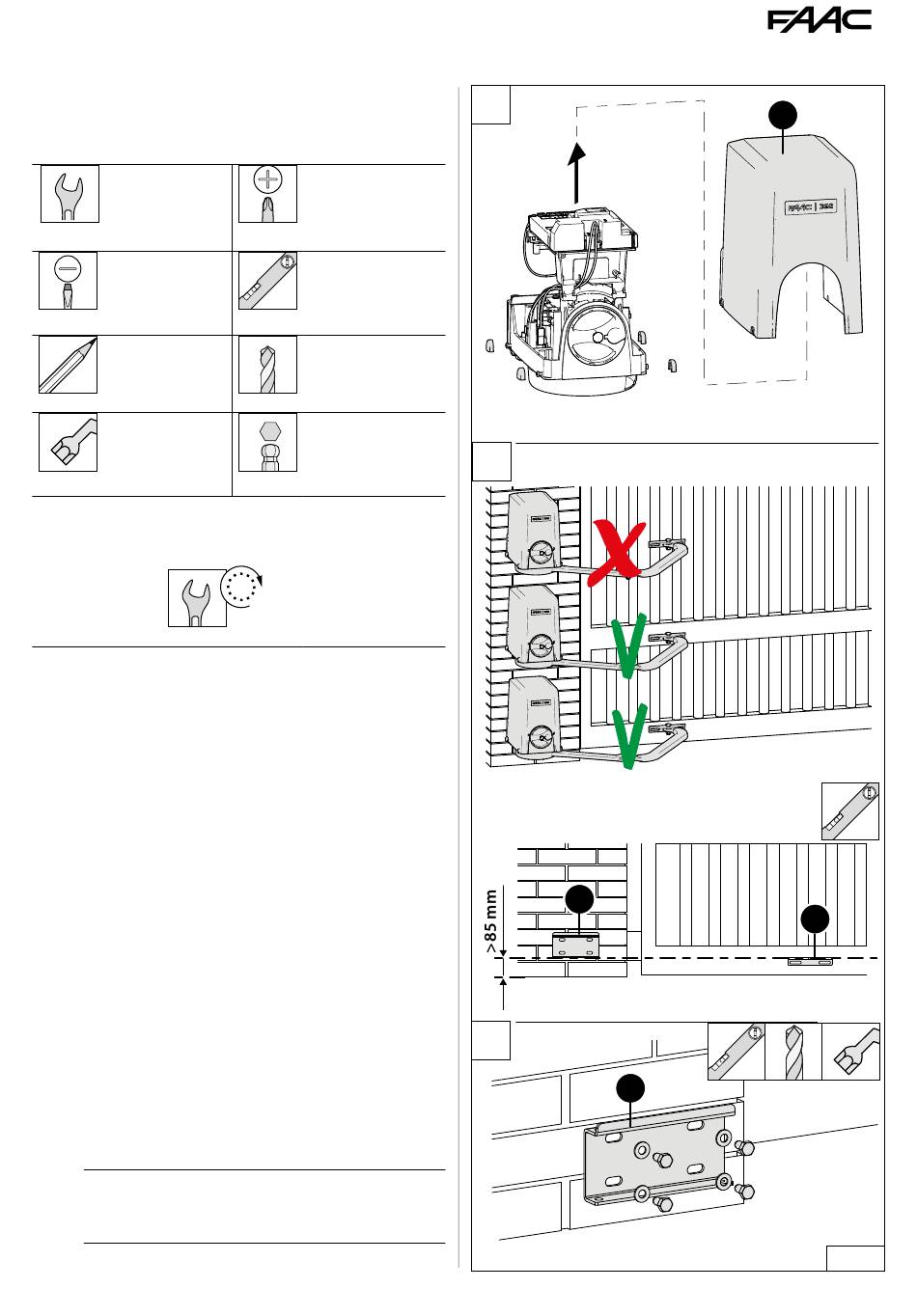

3. MECHANISCHE INSTALLATION
BENÖTIGTES WERKZEUG
Das notwendige Werkzeug wird im Folgenden an-
gezeigt.
Sechskantschlüssel
13-17-19
Flachkopfschrau-
benzieher
1
Bleistift
Steckschlüssel
13
EINSTELLUNG des DREHMOMENTS - Beachten Sie das Anzugs-
drehmoment, wenn es in der Abbildung angegeben ist. Beispiel:
Sechskantschlüssel 7, auf 2.5 Nm eingestellt
7
3.1 MONTAGE DES ANTRIEBS
HINTERER BÜGEL
1. Das Gehäuse A herausziehen. Den Antrieb für den
Handbetrieb vorbereiten, (siehe hierzu den Ab-
schnitt HANDBETRIEB).
2. Die Höhe des Antriebs bestimmen, wobei zu be-
rücksichtigen ist:
- der Befestigungsbügel des gebogenen Arms muss
sich in einem Bereich befinden, in dem er am Tor-
flügel befestigt werden kann
- die Mindesthöhe vom Boden des Antriebs muss
so sein, dass der gebogene Arm befestigt und
das untere Gehäuse positioniert werden kann
(mindestens 85 mm)
- die untere Kante des hinteren Bügels B muss mit
der oberen Kante des vorderen Bügels C ausge-
richtet sein
3. Den hinteren Bügel mit vier Schrauben von M8 in
der zuvor festgelegten Position befestigen. Be-
achten Sie die in angegebene Position 7 und
kontrollieren Sie die horizontale Position mit einer
Wasserwaage.
i
Den Bügel nicht direkt an den Pfeiler anschwei-
ßen.
Der hintere Bügel muss auf einer möglichst
glatten Oberfläche befestigt werden.
392 - 392 C
Schraubendreher für
Kreuzschlitzschrau-
ben
1
Wasserwaage
Bohrspitze
Inbusschlüssel
5-6
2.5 Nm
1
2
B
3
B
11
A
C
13
7
532879 - Rev.A
