Akustische Einstellungen - Pfannenberg Py L-S-Tl Sicherheitshinweise / Kurzanleitung

de

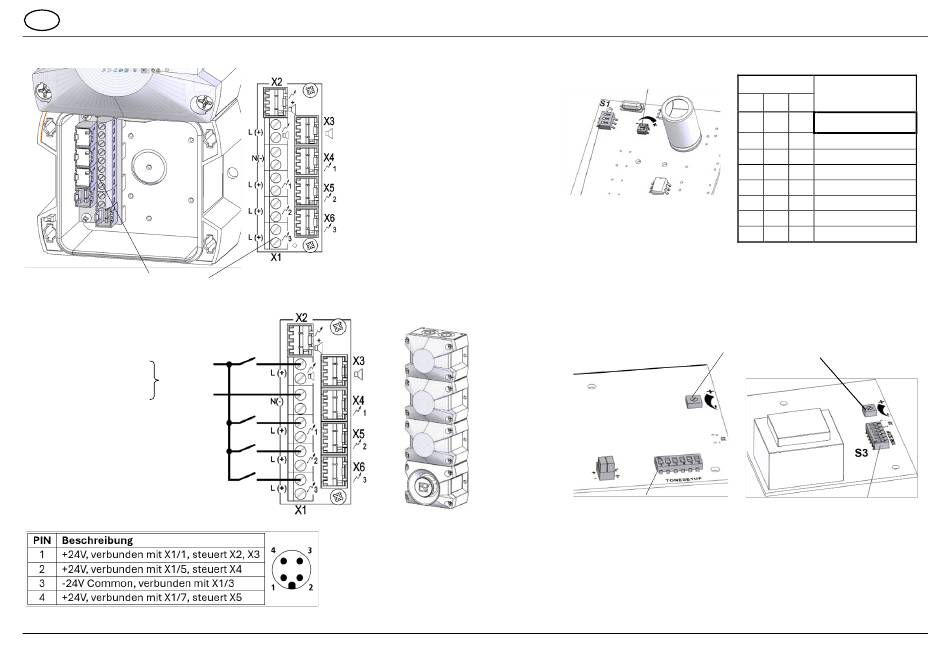

Elektrischer Anschluss: (Platine in der 1. Stufe/ im Schallgeber-Unterteil)
Anschlussklemme (X1)
AC: DC:
L/ +
Elektrischer
Anschluss
N/
1. Stufe
2. Stufe
3. Stufe
Option: M12 Anschluss
04/2026
X1 Betriebsspannungsanschluss
X2 Steckanschluss Leuchte bei
kombiniertem Betrieb mit
Schallgeber
X3 Steckanschluss Schallgeber
X4 Steckanschluss 1. Stufe
X5 Steckanschluss 2. Stufe
X6 Steckanschluss 3. Stufe
-
Kurzanleitung PY -S -TL / PY -S- TLA
Optische Einstellungen (Platine in der Haube, nur LED)
Steuerung der Lichtintensität
Wahl der
Betriebsart
(Treiberplatine im Schallgeber-Oberteil)
DC-Version
3. Stufe
2. Stufe
1. Stufe
Tonartenschalter
Der gewünschte Ton wird mit dem Tonartenschalter S3 ausge-
wählt. Nach Anlegen der Versorgungsspannung wird der Ton er-
zeugt. Eine vollständige Tonartentabelle befindet sich im Anhang.
2/12
PY L-S-TL / PY X-S-TL
PY S-TL(A) / PA 1-TL
S1
Betriebsart
1 2 3
OFF OFF OFF Blitzlicht 1 Hz
OFF OFF ON Blitzlicht 0,75 Hz
OFF ON OFF Dauerlicht
OFF ON ON Blinklicht 1 Hz
ON OFF OFF Blitzlicht 2 Hz
ON OFF ON Blinklicht 2 Hz
ON ON OFF Blitzlicht 0,1 Hz
ON ON ON Blitzlicht 0,5 Hz
*
Werkseinstellung

Akustische Einstellungen

AC-Version
Lautstärkeregler
S3
Tonartenschalter
*
586050012d
