16 de | Anschaltung
5

Anschaltung

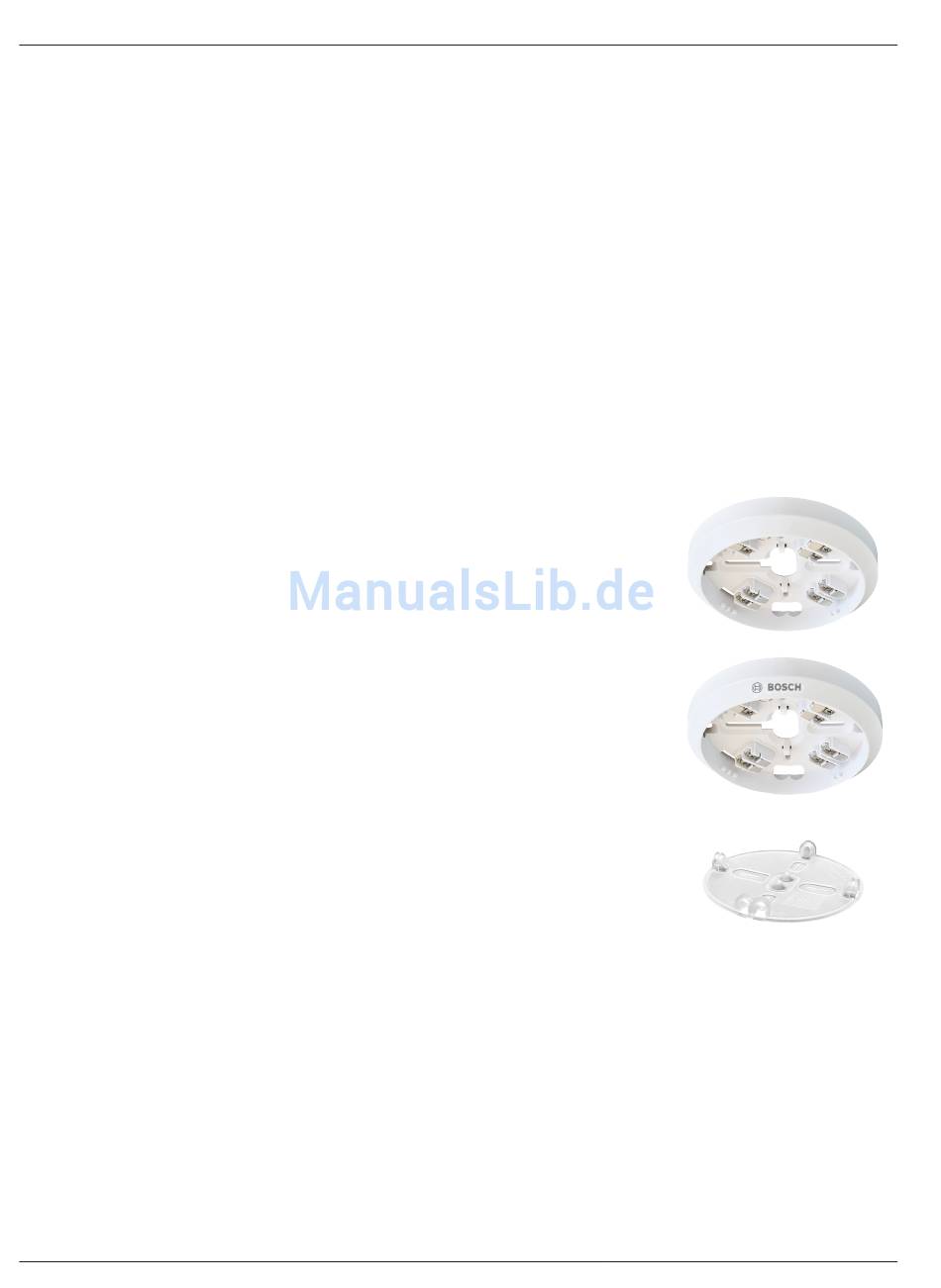

5.1 Übersicht der Meldersockel
Die Melder der Serien FAP‑420/FAH‑420 werden in einen der im Folgenden aufgeführten
Meldersockel eingesetzt.
Die Meldersockel sind für Auf- und Unterputz-Kabelzuführung geeignet und sehen separate
Befestigungspunkte für Hohlraum- und Unterputzdosen vor. Darüber hinaus passen sie auf alle
gängigen Bohrmuster.
Die Sockel sind aus weißem ABS-Kunststoff (Farbe ähnlich RAL 9010) und haben eine matte
Oberfläche.
Die Sockel verfügen über Schraubklemmen für die Anschaltung des Melders und seines
Zubehörs an die Brandmeldezentrale. Mit den Klemmen verbundene Kontakte sorgen für eine
sichere elektrische Verbindung beim Montieren des FAP-420/FAH-420 Meldereinsatzes. Es
können Kabelquerschnitte bis 2,5 mm
Zum Schutz gegen unbefugte Entnahme kann der Meldereinsatz mit einer variablen
Verriegelung gesichert werden.
MS 400
Der MS 400 ist der Standard-Meldersockel. Er verfügt über
sieben Schraubklemmen.
MS 400 B
Standard-Meldersockel mit Bosch-Logo.
FAA-420-SEAL
Für den Einsatz des Melders in feuchter Umgebung steht für die
Meldersockel MS 400 und MS 400 B die Feuchtraumdichtung
FAA-420-SEAL zur Verfügung.
Durch die integrierte Dichtung aus TPE schützt die
Feuchtraumdichtung den Melder zuverlässig vor
Kondenswassereintritt.
02/2013 | 8.1 | F.01U.003.448
verwendet werden.
2
