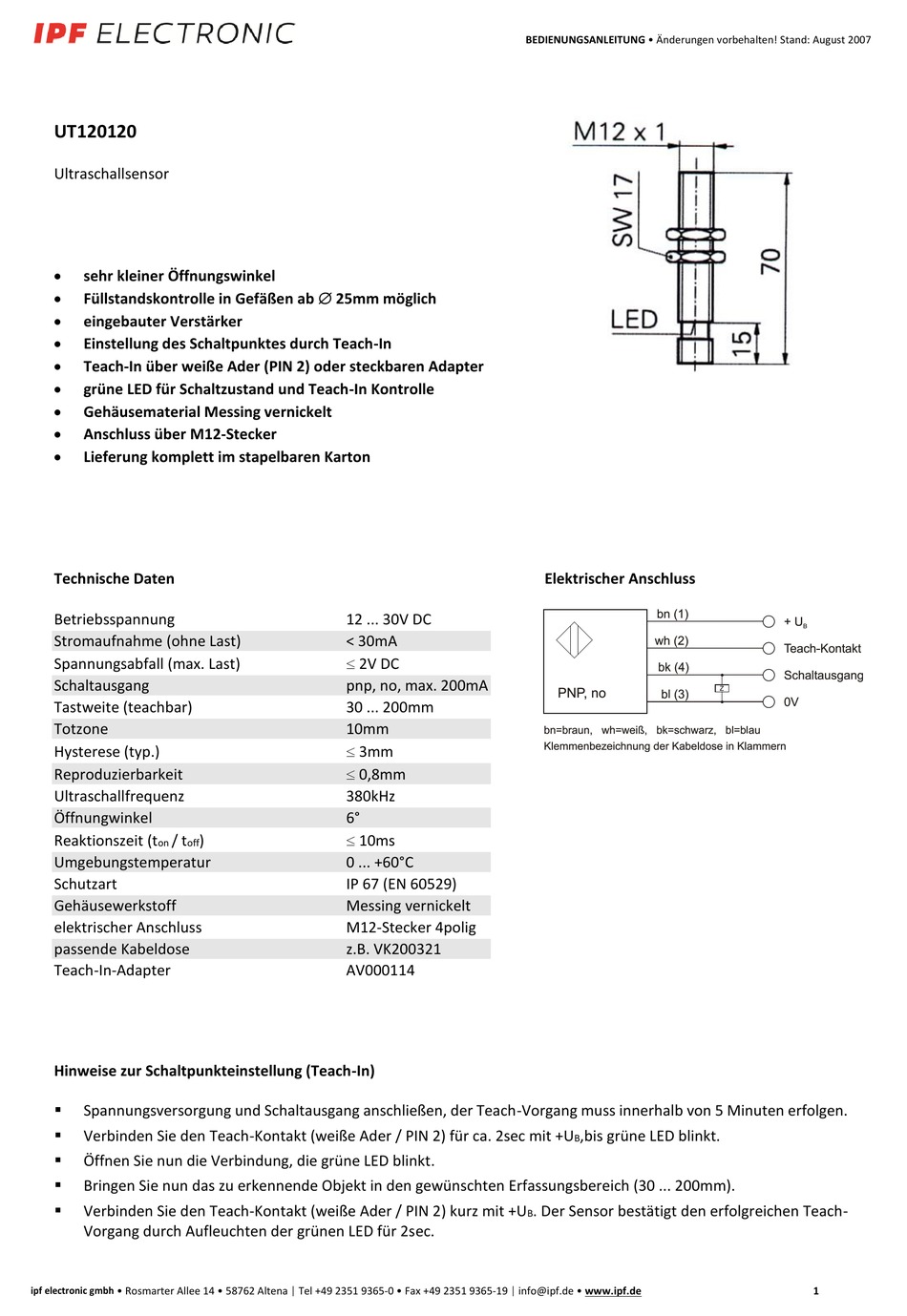

ipf electronic UT120120 Bedienungsanleitung

UT120120

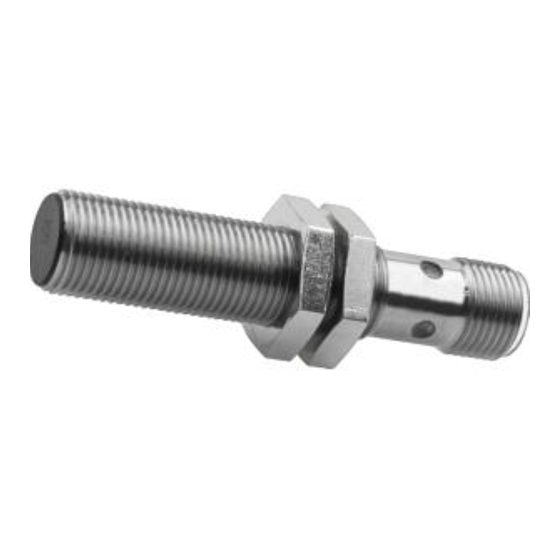

Ultraschallsensor

sehr kleiner Öffnungswinkel
 Füllstandskontrolle in Gefäßen ab  25mm möglich

eingebauter Verstärker

Einstellung des Schaltpunktes durch Teach-In

Teach-In über weiße Ader (PIN 2) oder steckbaren Adapter

grüne LED für Schaltzustand und Teach-In Kontrolle

Gehäusematerial Messing vernickelt

Anschluss über M12-Stecker

Lieferung komplett im stapelbaren Karton
Technische Daten
Betriebsspannung
Stromaufnahme (ohne Last)
Spannungsabfall (max. Last)
Schaltausgang
Tastweite (teachbar)
Totzone
Hysterese (typ.)
Reproduzierbarkeit
Ultraschallfrequenz
Öffnungwinkel
Reaktionszeit (t / t )
on off
Umgebungstemperatur
Schutzart
Gehäusewerkstoff
elektrischer Anschluss
passende Kabeldose
Teach-In-Adapter
Hinweise zur Schaltpunkteinstellung (Teach-In)

Spannungsversorgung und Schaltausgang anschließen, der Teach-Vorgang muss innerhalb von 5 Minuten erfolgen.

Verbinden Sie den Teach-Kontakt (weiße Ader / PIN 2) für ca. 2sec mit +U

Öffnen Sie nun die Verbindung, die grüne LED blinkt.

Bringen Sie nun das zu erkennende Objekt in den gewünschten Erfassungsbereich (30 ... 200mm).

Verbinden Sie den Teach-Kontakt (weiße Ader / PIN 2) kurz mit +U
Vorgang durch Aufleuchten der grünen LED für 2sec.
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
12 ... 30V DC
< 30mA
 2V DC
pnp, no, max. 200mA
30 ... 200mm
10mm
 3mm
 0,8mm
380kHz
6°
 10ms
0 ... +60°C
IP 67 (EN 60529)
Messing vernickelt
M12-Stecker 4polig
z.B. VK200321
AV000114
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: August 2007
Elektrischer Anschluss
,bis grüne LED blinkt.
B
. Der Sensor bestätigt den erfolgreichen Teach-
B
info@ipf.de • www.ipf.de
│
1
