9.3

AV38 Vor- Ort- Anzeige und Schnittstelle

Seite 24
Optischer Sauerstoffsensor RDO Pro
Der Messumformer AV38 ist eine universelle Anzeige- und Schnittstelleneinheit
für das RDO Pro optische Sauerstoff-Messsystem. Das Gehäuse hat ¼ DIN-
Abmessungen (H x B x T; 94 mm x 94 mm x 80 mm) für die einfache und
schnelle Montage. In den Technischen Daten (Kapitel 5) sind alle weiteren
relevanten Informationen zur Installation und Betrieb des AV38 beschrieben.

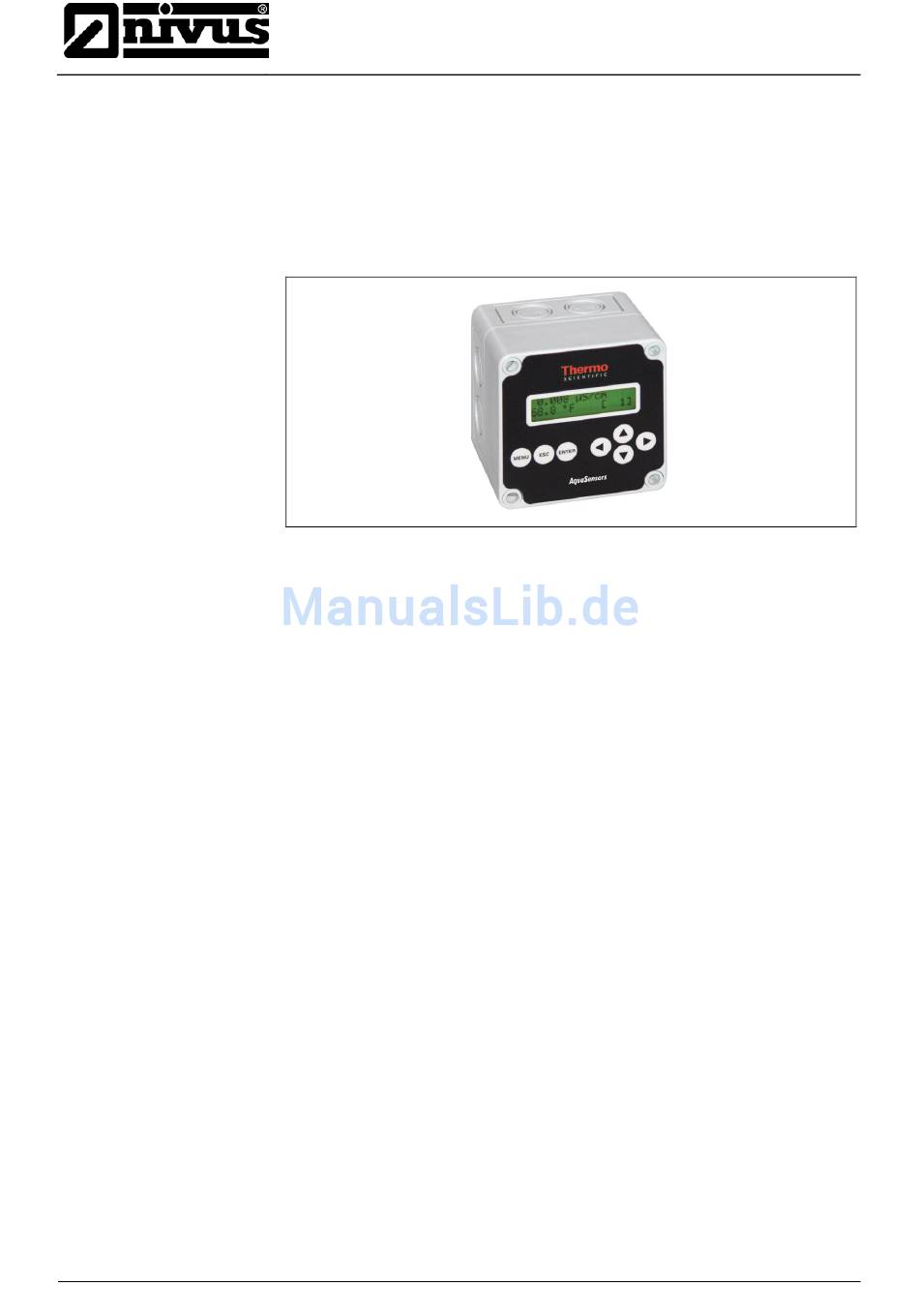

Abb. 9-1 Messumformer AV38
Die Kommunikation zwischen AquaSensoren und dem AV38 findet über
MODBUS (RTU) statt. Dadurch erkennt der AV38 den aktuell angeschlossenen
AquaSensor automatisch und gibt die entsprechend benötigten Funktionalitäten
und Parameter für die Stromausgänge, Relais Diagnose usw, dazu frei. Ist an
dieser speziellen Netzwerkadresse kein AquaSensor angeschlossen, dann zeigt
der AV38 im Display >DataStick Absent< an.
Zusätzliche Optionen:
- zwei analoge Stromausgänge 4- 20mA,
- zwei Relais als Wechsler ausgeführt für Alarm-/ Kontrollfunktionen und
Kommunikation über ModBus (RTU) zu den oben erwähnten AquaSensoren.
Die Menü-Navigation erfolgt über 7 Tasten. Die "MENU" Taste wird zum
Umschalten zwischen der Menü- und der Messwertanzeige verwendet. Das
Drücken der Menu-Taste erlaubt die Auswahl der Optionen Kalibrierung,
Konfiguration, Kommunikation, Ausgänge und Relais.
