Betriebsanleitung
Optischer Sauerstoffsensor RDO Pro
8.3

Montage und Anschluss des Sauerstoffsensors

8.3.1 Allgemeines

Optischer Sauerstoffsensor RDO Pro- Rev. 00 vom 10.11.2014
Wichtiger Hinweis
Die Lebensdauer der Kappe beträgt 1 Jahr nach dem ersten aufgenommenen
Messwert.
NIVUS empfiehlt das Installationsdatum zu notieren.
6. Schrauben Sie nun die Schutzkappe wieder auf.
Das Gehäuseende des Sensors mit dem Kabel verfügt über ein Innengewinde
(1¼" NPT). So kann der Sensor auf ein Rohr mit passendem Außengewinde
aufgeschraubt werden.
Nach der Installation ist sicher zu stellen, dass der Schutzkonus des Sensors
sowie der Temperaturfühler komplett in das Messmedium eingetaucht ist.
Für die Eintauchinstallation wird die Eintaucharmatur von NIVUS und der
Wandmontagewinkel empfohlen (Siehe Kapitel 10.5).

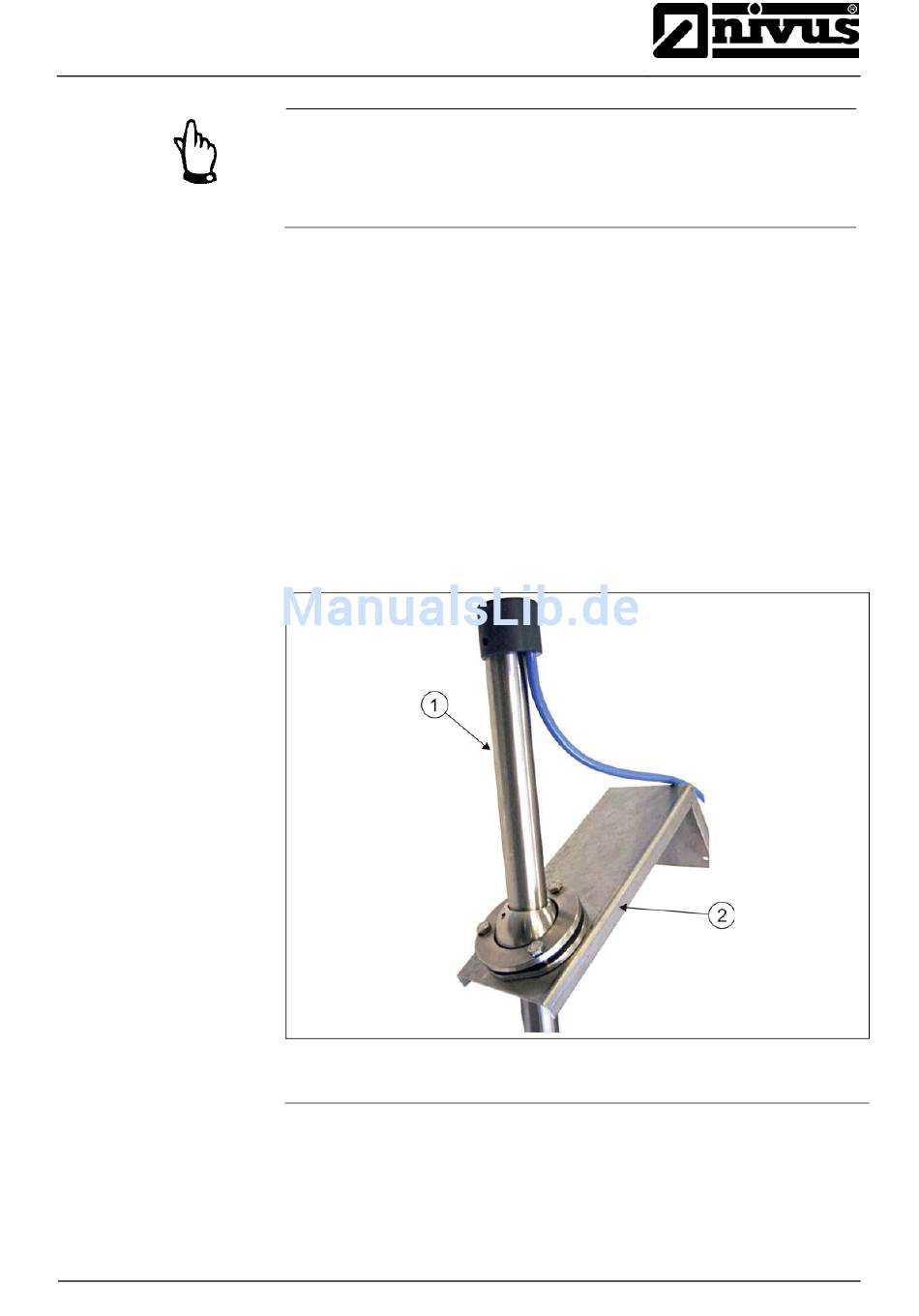

1 Eintauchrohr ASZ0EALOxxx
2 Wandmontagewinkel mit Verstellflansch (ZMS0 WK)
Abb. 8-4 Wandhalterung mit Verstellflansch
Seite 19
