8.3.4 Sensormaße
Seite 22
Optischer Sauerstoffsensor RDO Pro
Aufgrund der unterschiedlichen Anschlussmöglichkeiten an den Messumformer,
können sich Sensor-Adernfarben und Klemmenanschlussfarben unterscheiden.
Beachten Sie bitte beim Anschluss des Sauerstoffsensors:
BLAU  auf Klemme 10 (WHITE)
-
GRÜN  auf Klemme 11 (BLUE)
-
203 mm
57,6 mm

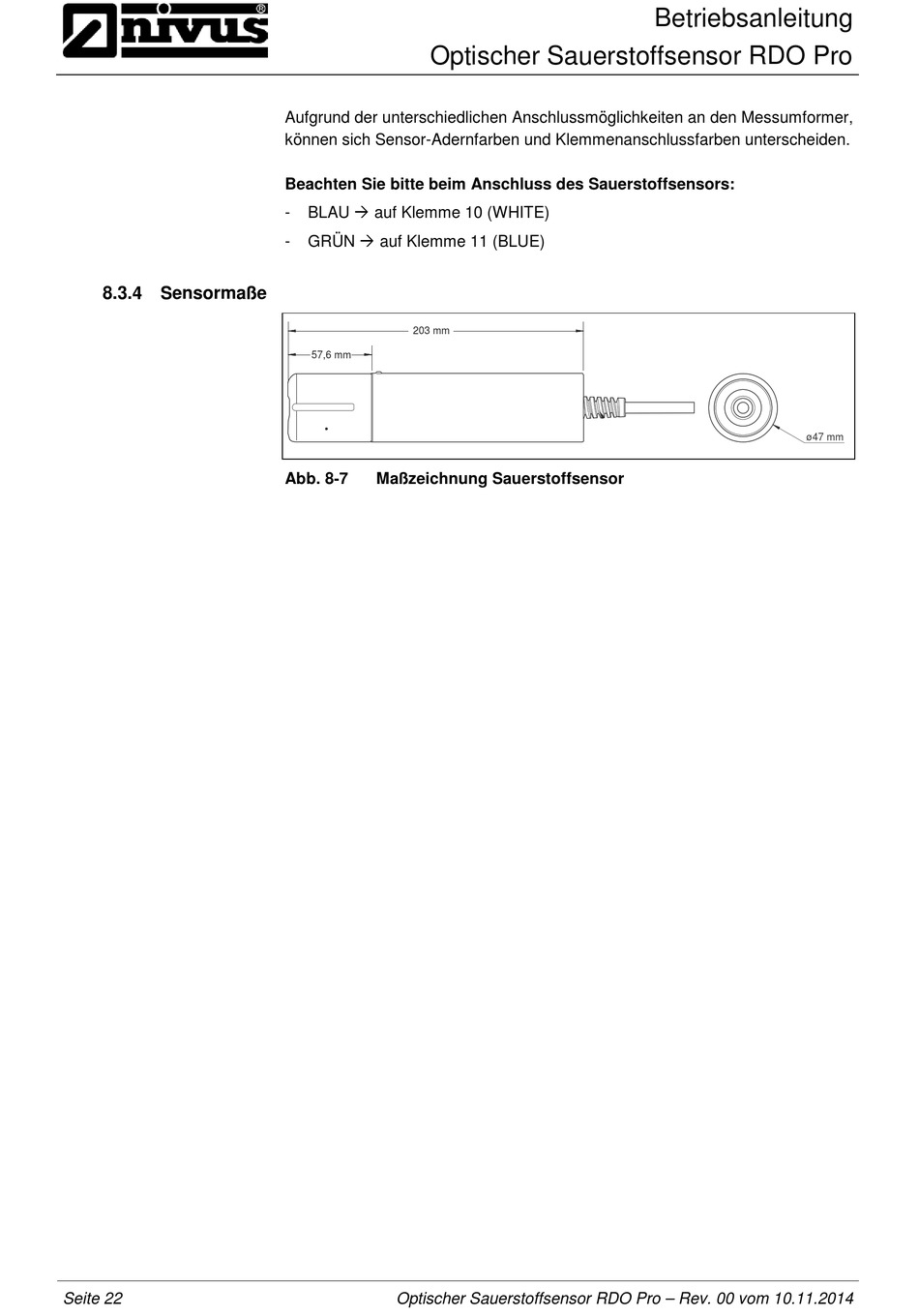

Abb. 8-7 Maßzeichnung Sauerstoffsensor
Optischer Sauerstoffsensor RDO Pro – Rev. 00 vom 10.11.2014
Betriebsanleitung
ø47 mm
