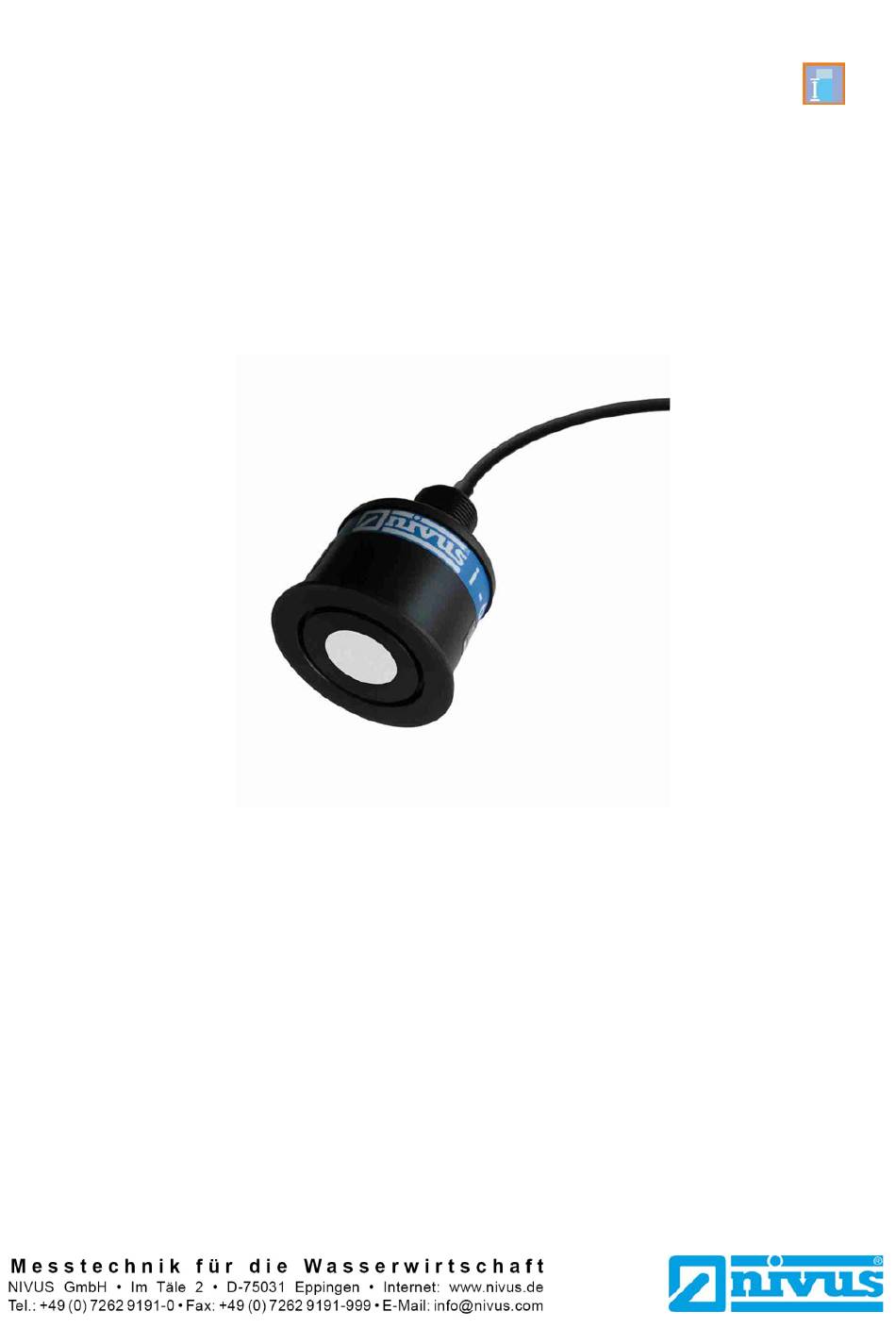

- Seite 1 FÜLLSTAND Betriebsanleitung Sensoren der i-Serie und Software HART PC Ab Firmware-Version 6 Überarbeitete Anleitung Rev. 02 / 01.10.2019 Original der Betriebsanleitung - Deutsch...
- Seite 2 Tel.: +33 (0)388 9992 84info@nivus.fr www.nivus.fr NIVUS Ltd., United Kingdom Wedgewood Rugby Road Weston under Wetherley Royal Leamington Spa CV33 9BW, Warwickshire Tel.: +44 (0)8445 3328 83 nivusUK@nivus.com www.nivus.com Seite 2 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019...
-
Seite 3: Urheber- Und Schutzrechte
Anleitung berechtigen nicht zu der Annahme, dass solche Namen ohne weiteres von jedermann benutzt werden dürften; oft handelt es sich um gesetzlich geschützte eingetrage- ne Warenzeichen, auch wenn sie nicht als solche gekennzeichnet sind. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite... -
Seite 4: Änderungshistorie
Änderungshistorie Änderungshistorie Revision Datum Änderungen Redakteur 01.10.2019 Komplettüberarbeitung Seite 4 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 5: Inhaltsverzeichnis
Messbereich und Messpanne der i-Sensortypen ......21 4.2.3 Messzeiten in Abhängigkeit vom Stromverbrauch ......21 4.3 Sensorabmessungen ................22 4.4 Sensorvarianten ..................25 4.5 Grätekennzeichnung ................28 4.6 Technische Daten .................. 29 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 5... - Seite 6 Parameter ändern und im Sensor speichern........57 7.5.4 Einzelparametrierung ............... 58 7.5.5 Parameterreset ................. 59 7.6 Parameterbeschreibung ................ 60 7.6.1 Applikation ..................60 7.6.1.1 Grundeinstellung ................60 7.6.1.2 Messbereich ................... 61 Seite 6 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019...
- Seite 7 9.2 Reinigung ....................78 9.3 Einbau von Ersatz- und Verschleißteilen ..........79 Zubehör...................79 Notfall ....................79 Demontage und Entsorgung ............79 Parameterliste ................80 Stichwortverzeichnis ................84 Zulassungen und Zertifikate ..............86 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 7...
-
Seite 8: Zu Dieser Anleitung
Firmengruppe können keine Verantwortung für Sach- oder Personenschäden übernehmen, die durch nicht richtig verstandene Informationen in dieser Anleitung hervorgerufen wurden. Die Beschreibung über den Betrieb des i-Serie Sensors in einem System (z. B. Messumfor- mer, SPS etc.) ist Bestandteil der jeweiligen Betriebsanleitung. -
Seite 9: Verwendete Zeichen Und Definitionen
NMI Intelligenter Sensor der i-Serie (i-Sensor) • i-03 i-Sensor, Typ 03 • i-06 i-Sensor, Typ 06 • i-10 i-Sensor, Typ 10 • i-15 i-Sensor, Typ 15 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 9... -
Seite 10: Sicherheitshinweise
Beinhaltet Informationen, die besonders hervorgehoben werden müssen. Kennzeichnet eine möglicherweise schädliche Situation, die das Produkt oder etwas in seiner Umgebung beschädigen kann, wenn sie nicht vermieden wird. Hinweis Beinhaltet Tipps oder Informationen. Seite 10 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 11: Warnhinweise Auf Dem Gerät (Optional)
Sensoren entsprechende Vorsichtsmaßnahmen getroffen werden. Tragen Sie Schutzkleidung. Arbeitssicherheitsvorschriften beachten! WARNUNG Vor und während der Montagearbeiten ist die Einhaltung sämtlicher Arbeitssicherheitsvor- schriften stets sicherzustellen. Nichtbeachtung kann Personenschäden zur Folge haben. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 11... - Seite 12 Nichtbeachtung kann zu Beeinträchtigungen der Messung bis hin zum Ausfall der Geräte führen. Inbetriebnahme nur durch qualifiziertes Personal Das gesamte Messsystem darf nur von qualifiziertem Fachpersonal installiert und in Be- trieb genommen werden. Seite 12 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019...
-
Seite 13: Haftungsausschluss
Personen- oder Sachschäden, die auf eine Missachtung der Sicher- heitshinweise in dieser Anleitung zurückzuführen sind. • für fehlende oder falsche Messwerte, die auf unsachgemäße Installation zurückzuführen sind und für die daraus resultierenden Folgeschäden. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 13... -
Seite 14: Bestimmungsgemäße Verwendung
Systeme mit aktivem mA-Eingang oder NivuLog, PCM, NivuFlow Mobile 750 bzw. NivuLevel Mobile Die intelligenten Sensoren der i-Serie sind nach dem, bei Herausgabe der Unterlage, aktuel- len Stand der Technik und den anerkannten sicherheitstechnischen Regeln konstruiert und produziert. Gefahren für Personen oder Sachschäden sind dennoch nicht vollständig auszu- schließen. -
Seite 15: Ex-Schutz
Bestimmungen für folgende Punkte einhalten: • Sicherheit des Personals (Unfallverhütungsvorschriften) • Sicherheit der Arbeitsmittel (Schutzausrüstung und Wartung) • Produktentsorgung (Abfallgesetz) • Materialentsorgung (Abfallgesetz) • Reinigung (Reinigungsmittel und Entsorgung) Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 15... -
Seite 16: Anforderungen An Das Personal
Standards der Sicherheitstechnik ein- und auszuschalten, zu erden und zu kennzeichnen. Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege und Gebrauch angemessener Sicherheitsausrüstung. III. Schulung in Erster Hilfe. Seite 16 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 17: Lieferung, Lagerung Und Transport
Der Transport muss in der Originalverpackung erfolgen. 3.5 Rücksendung Senden Sie das Gerät in der Originalverpackung frachtfrei zum Stammhaus NIVUS in Eppin- gen. Nicht ausreichend frei gemachte Sendungen werden nicht angenommen. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 18: Produktbeschreibung
Stecker zum Anschluss an NivuLog bzw. NivuLevel Mobile (optional) Stecker zum Anschluss an NivuFlow Mobile 750 (optional) Stecker zum Anschluss an PCM (optional) Sensorsendefläche Abtropfkante Abb. 4-1 Übersicht Sensortyp i-06 Seite 18 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 19: Funktionsprinzip
Es stehen 4 i-Sensortypen zur Verfügung. Diese unterscheiden sich durch ihren Messbereich mit Reichweiten von 3 – 15 m. Die intelligenten Sensoren der i-Serie verfügen über einen 4-20 mA-Ausgang. Sie können diesen abhängig vom gewählten Messmodus als Ausgang für Füllstands-, Leerraum-, Ab- stands- oder Mengensignal programmieren. -
Seite 20: Messbereich > Leerstand: Offset
Messpanne = Messbereich - Blockdistanz. Offset = Leerstand – Messbereich (negativer Wert) Maximal möglicher Füllstand Behälterboden = minimaler Füllstand Nullpunkt: Begrenzung der maximal möglichen Messpanne Abb. 4-3 Offset Seite 20 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 21: Messbereich Und Messpanne Der I-Sensortypen
Beispiel: Sensortyp i-06 • Stromverbrauch 5 mA: Zykluszeit (Zeit zwischen Messungen): 2 Sekun- • Stromverbrauch 9 mA oder mehr: Die Zykluszeit verkürzt sich auf 1 Se- kunde. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 21... -
Seite 22: Sensorabmessungen
Sensoren der i-Serie und Software HART PC 4.3 Sensorabmessungen Abb. 4-4 Abmessungen i-Sensor Typ 03 mit Einbaugewinde kabelseitig und Frontgewinde Abb. 4-5 Abmessungen i-Sensor Typ 06m und Typ 10 mit Einbaugewinde kabelseitig Seite 22 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... - Seite 23 4 Produktbeschreibung Abb. 4-6 Abmessungen i-Sensor Typ 15 mit Einbaugewinde kabelseitig Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 23...
- Seite 24 Betriebsanleitung Sensoren der i-Serie und Software HART PC Abb. 4-7 Abmessungen i-Sensor Typ 03 und Typ 06 mit Einbaugewinde kabelseitig und op- tionalem Frontgewinde Seite 24 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019...
-
Seite 25: Sensorvarianten
Abmessungen i-Sensor Typ 10 mit Einbaugewinde kabelseitig und optionalem Frontgewinde 4.4 Sensorvarianten Die Sensoren der i-Serie sind in verschiedenen Modellvarianten verfügbar. Anhand des Typenschlüssels ist der genaue Sensortyp spezifizierbar. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 25... - Seite 26 Flansch sowie Typ 03 in Bauform Standard) ATEX-Zulassung Zone 1 Zone 0 Anbindung HART / 4-20 mA NMI0 Tab. 4-3 Typenschlüssel i-Sensoren mit integriertem Messumformer Seite 26 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019...
- Seite 27 Zum Anschluss an NivuLog bzw. NivuLevel Mobile Zum Anschluss an PCM Zum Anschluss an NivuFlow Mo- bile 750 NMI0 Tab. 4-4 Typenschlüssel i-Sensoren zum direkten Anschluss an ein Messsystem Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 27...
-
Seite 28: Grätekennzeichnung
Betriebsanleitung Sensoren der i-Serie und Software HART PC 4.5 Grätekennzeichnung Die Angaben in dieser Betriebsanleitung gelten nur für Sensoren der i-Serie. Die Typen- banderole ist am Sensor und enthält folgende Angaben: • Name des Herstellers • CE-Kennzeichen • Kennzeichnung der Serie und des Typs, ggf. der Seriennummer •... -
Seite 29: Technische Daten
Montage i-03 und i-06 über 1,5" Frontgewinde i-10 über 2" Frontgewinde Überflutungs- für alle Typen ohne Frontgewinde schutzhülse Flanschversion für alle Typen Tab. 4-5 Technische Daten Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 29... -
Seite 30: Montage
Betriebsanleitung Sensoren der i-Serie und Software HART PC 5 Montage Durch die kompakte, einteilige Bauweise lassen sich die i-Serie-Sensoren je nach verwende- tem Modell einfach mit Hilfe des kabelseitigen 1″ NPT Einbaugewindes oder des 1,5" bzw. 2" NPT Frontgewindes montieren. -
Seite 31: Auswahl Des Montageortes
Objekte mit starkem elektromagnetischem Feld (Frequenzumrichter o. ä.) • Kontakt mit korrodierenden Chemikalien oder Gasen • Mechanische Stöße • Direkte Installation an Geh- oder Fahrwegen • Vibrationen • Radioaktive Strahlung Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 31... -
Seite 32: Beispiele Für Die Sensormontage
Nach Möglichkeit einen Flansch aus synthetischem Material wie z. B. PVC verwen- den. Wenn Sein einen Metallflansch verwenden, dann setzen Sie eine passende Dichtung an der Kontaktstelle zwischen Flansch und Becken ein. Seite 32 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... - Seite 33 Wenn Sie ein Standrohr verwenden, das an der Beckenoberseite angebracht ist, dann muss das offene Ende frei von Hindernissen wie z. B. Schweißnähten, Dichtungen o. Ä. sein. An- sonsten können unerwünschte Signalreflexionen entstehen. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 33...
-
Seite 34: Elektrische Installation
Aus-Konzept der Anlage integriert werden muss. 6.2 Hinweise zur Vermeidung elektrostatischer Entladungen (ESD) Wenn Anschlüsse an den Sensor der i-Serie gelegt werden, müssen die folgenden Warnun- gen und Hinweise ebenso beachtet werden, wie Warnungen und Hinweise, die in den einzel- nen Kapiteln zu finden sind. -
Seite 35: Installation Im Ex-Bereich
Der Hersteller hat dafür Sorge zu tragen, dass bei der Inbetriebnahme des Gerätes die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des Verwendungslandes mitgeliefert werden müssen. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 35... -
Seite 36: Stromversorgung
Uo <= 28 V, Io <= 162 mA, Po <= 1,03 W Anschlussdiagramme: Widerstand Abb. 6-1 Typisches Anschlussdiagramm für i-Sensoren mit Einzel-Zenerbarriere in Ex-Zone 0 Widerstand Abb. 6-2 Anschlussdiagramm für i-Sensoren mit Zweifach-Zenerbarriere in Ex-Zone 0 Seite 36 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 37: Installation In Ex-Zone 1
Das Kabel der i-Sensoren besteht aus einer zweiadrigen Leitung mit Gesamtschirmung. An- schlussbelegung: Sensorkabel Sicherung grün: Abschirmung, Erde / PE rot = Versorgungsspannung + schwarz = Versorgungsspannung – Abb. 6-3 Ex-Zone 1: Sensorkabel mit Sicherung Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 37... -
Seite 38: Kabelverlängerung
Abb. 6-4 Typisches Anschlussdiagramm für i-Sensoren in Ex-Zone 1 6.4 Kabelverlängerung Die Sensoren der i-Serie werden mit einem fest angeschlossenen Kabel geliefert. Wenn die- ses Kabel verlängert werden muss, dann darf die Gesamtkapazität der anliegenden Span- nung nicht überschritten werden. -
Seite 39: Berechnung Der Maximalen Kabellänge
�������������������� ���� ���� ���� ���������������������������� ∗ 2 6.4.2 Beispielberechnung Berechnungsgrundlagen: • Spannungsversorgung: 24 V • Kabelwiderstand: Standard-Telefonerdkabel A-2Y(L)2Y nx2x0,6 / 130 Ohm/km • Mess-/Innenwiderstand SPS = 250 Ohm Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 39... -
Seite 40: Anschluss I-Sensor An Nivus Hart-Modem
Je nach Sensoranbindung müssen Sie für die Steckervarianten passende Adapter für PCM (ZUB0HARTADAP02) oder NivuLog (ZUB0HARTADAP01) verwenden. Wenn Sie das NIVUS HART-Modem zum ersten Mal über die USB-Schnittstelle mit Ihrem Laptop verbinden, dann installiert sich der Treiber automatisch. Wenn dies nicht der Fall ist, dann können Sie den Treiber hier kostenlos herunterladen:... - Seite 41 6 Elektrische Installation Anschlussdiagramm: Abb. 6-7 Anschlussdiagramm für i-Sensoren an NIVUS HART-Modem Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 41...
-
Seite 42: Anschluss I-Sensor An Kundeneigenes Hart-Modem
Den Ausgang können Sie als 4-20 mA-Füllstands- oder Abstandssignal oder konfigurieren. Das Kabel der i-Sensoren besteht aus einer zweiadrigen Leitung mit Gesamtschirmung. Anschlussbelegung: + Versorgungsspannung schwarz – Versorgungsspannung grün Abschirmung, Anschluss an Masse/Erde Seite 42 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 43: Inbetriebnahme
Anschluss an ein HART-Modem und Programmierung mit der Software HART PC. • Anschluss an einen Messumformer NivuFlow-Serie. Diese Messumformer haben ein integriertes HART-Modul, mit dem sie über HART direkt mit dem i-Sensor kommunizieren können. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 43... -
Seite 44: Software Hart Pc
Das Setup-Startfenster öffnet sich. 4. Den Installationsanweisungen folgen, bis folgendes Fenster erscheint: 5. Auf Beenden klicken. Die PC Software Suite ist entsprechend Ihren Installationsanweisungen installiert. Seite 44 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... - Seite 45 2. Einen Berechtigungscode anfordern: Per E-Mail mit Ihrem Software-Code an kundencenter@nivus.com oder per Fax: auf der NIVUS-Hompage das Formular „Nivus Lizenzen für die PC Software Suite“ herunterladen, ausfüllen und an NIVUS senden. 3. Berechtigungscode in das Eingabefeld eingeben und auf Jetzt registrieren klicken.
-
Seite 46: Bildschirmoberfläche
Echo-Einstellung DATEM-Einstellungen (siehe Kapitel 7.4) Anzeigeoptionen: Cursor Position bezogen auf das Echo Transducer: Blendet die jeweiligen Angaben im Echo ein/aus Abb. 7-1 Software HART PC: Bildschirmoberfläche Seite 46 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 47: Funktionsleiste
Öffnet die Einzelparametrierung, um einen Parameter auszuwählen und zu bearbeiten (siehe Kapitel 7.5.4) Blendet die Statusanzeige des Sensors im Echo ein/aus Blendet die Systeminformationen im Echo ein/aus Beendet das Programm Abb. 7-2 Software HART PC: Funktionsleiste Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 47... -
Seite 48: Echo
2. PC über USB mit dem NIVUS-HART-Modem verbinden. Wenn die Installation der PC Software Suite erfolgreich abgeschlossen ist, dann wird automatisch der Treiber für das NIVUS-HART-Modem installiert. Seite 48 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... - Seite 49 3. Passwort (Standardpasswort: 1997) eingeben und auf OK klicken. Das Hauptfenster öffnet sich. Weitere Informationen zum Passwort siehe Kapitel 7.6.5.3 Passwort ändern siehe Kapitel 7.5.4 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 49...
- Seite 50 ComPort auswählen, den Sie im Gerätemanager ermittelt haben. Auf Auswahl klicken. Der ausgewählte ComPort wird am unteren Fensterrand angezeigt. d) Auf Schließen klicken. Die ComPort-Einstellungen sind angepasst. Seite 50 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019...
- Seite 51 Im Messfenster (siehe Abb. 7-3) werden die Daten des Sensors angezeigt. Hinweis Wenn der Verbindungsaufbau scheitert, dann überprüfen Sie den ComPort oder starten Sie das System neu. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 51...
-
Seite 52: Echo-Abdeckkurve (Datem)
Eingabefeld für die Entfernung zwischen der Sendefläche des Sensors und Ziel Einheit: Parameter P104 (siehe Kapitel 7.6.1) Wertebereich: 0,00 - 99,00 Blendet das Störecho aus Abb. 7-4 Datem-Einstellungen Seite 52 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... - Seite 53 1. Den Abstand vom Sensor zum benötigten Füllstand in das Eingabefeld Datem Ab- stand P21 (Abb. 7-4, Pos. 4) eingeben (hier: 2,7) und auf den Button Update klicken. Das Echo schaltet sich aus. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 53...
- Seite 54 Beachten Sie, dass DATEM (P212) während des Ausführens dieser Funktion auf die Werte der Werkseinstellung zurückgesetzt wird und sich dann beim Erfassen eines Echos neu bil- det. Seite 54 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019...
-
Seite 55: Parametrierung
7.5.3 • Funktionsleiste > Einzelparameterprogrammierung (siehe Abb. 7-2, Pos. 6) Hier können Sie alle Parameter (einzeln) aufrufen und bearbeiten. Parameter siehe Kapitel Vorgehensweise siehe Kapitel 7.5.4 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 55... -
Seite 56: Wesentliche Parameter
Abgleich 4 mA P839 Abgleich 20 mA P808 Fehlermodus P809 Fehlerzeit Übersicht und ausführliche Beschreibung der Parameter siehe Kapitel Parameterliste zur Dokumentation siehe Kapitel Seite 56 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 57: Parameter Ändern Und Im Sensor Speichern
Das Dialogfenster Parameter wird geöffnet und die Parameter werden ausgele- sen. Dieser Prozess kann etwas dauern. Sobald die Parameter ausgelesen sind, werden die Änderungen im Dialogfenster angezeigt. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 57... -
Seite 58: Einzelparametrierung
Speichert die Eingaben/Änderungen Parameterreset (P930): Setzt alle im Sensor geänderten Parameter zurück, die DATEM- Einstellung bleibt erhalten Schließt das Dialogfenster Abb. 7-6 Dialogfenster für die Einzelparametrierung Seite 58 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 59: Parameterreset
Der P930 wird auf den Wert 1 gesetzt. 3. Auf Speichern klicken. Alle Parameter (ausgenommen mA-Feinabgleich und DATEM/Echo-Abdeckkurve) werden auf die Werkseinstellung zurückgesetzt. Beschreibung P930 siehe S. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 59... -
Seite 60: Parameterbeschreibung
Beschreibung Abstand Abstand zwischen Sendefläche und Medium. Füllstand Füllhöhe des Mediums. (Werkseinstellung) Leerraum Volumen des Leerraums im Behälter. Volumen Volumen des Materials, das im Behälter ist. Seite 60 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 61: Messbereich
Abstand zwischen Nullpunkt (0 % 2,875 m P104 ein- voll) und max. Füllstand (100 % 5,70 m voll). gestellt i-10 9,70 m Berechnung: P106 = P105 -P107 i-15 14,50 m Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 61... - Seite 62 Wert so erhöhen, dass der Messbereich plus Enderweiterung (in % vom Messbereich) größer ist als der Leerstand (= Abstand Sensorsendefläche - Behälterboden (P105 + P105 * P108 % > Leerstand) Seite 62 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019...
-
Seite 63: Dateneintrag
Zeit in Minuten, die der Sensor vor der letzten Minuten Abschaltung gelaufen ist P944 Betriebsstunden Zeit in Stunden, die der Sensor vor der letzten Abschaltung gelaufen ist Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 63... -
Seite 64: Ma Ausgang
Hilfe geeigneter Geräte aufgezeichnet und angezeigt werden. Der i-Sensor liefert dabei ein füllstandsproportionales 4-20 mA-Signal. Dieses Signal können Sie hier anpassen. Abb. 7-8 Parameter mA Ausgang Seite 64 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 65: Ma Ausgang
Eingabewert Bedeutung Beschreibung Halten mA-Ausgang hält den letzten bekannten Wert (Werkseinstellung) Maximum mA-Ausgang springt zum höchsten Wert (100 % Messspanne) Minimum mA-Ausgang springt zum niedrigsten Wert Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 65... -
Seite 66: Stabilität
Füllstand anspricht. digkeit einstellen. 7.6.4.2 Filter P881 Feste Distanz (Fensterbreite) Wertebereich Einheit Beschreibung Werksein- stellung 1 - 100 Breite des für die Echoverfolgung ver- wendeten Messfensters Seite 66 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 67: System
Zeigt die Seriennummer des i-Sensors 7.6.5.2 Default (Werkseinstellung) P930 Default Parameter Eingabewert Bedeutung Beschreibung Keine Auswirkung (Werkseinstellung) Setzt die Werte aller Parameter zurück auf die Werkseinstellung Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 67... -
Seite 68: Passwort
Echo- Abdeckkurve gesichert. Überschreiben Bei Echoverlust werden vorher gespeicherte Echo-Abdeckkurven überschrieben und die je- aktiv (Werkseinstellung) weils letzte Echo-Abdeckkurve wird gespeichert. Seite 68 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 69: Datem (Echo-Abdeckkurve)
Einheit Beschreibung Werksein- stellung 0,000 – 99,00 Wie unter P104 Korrekturwert für ein evtl. vorliegendes 0,000 eingestellt Störecho: Abstand vom Sensor zum be- nötigten Echo eingeben. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 69... -
Seite 70: Volumen- Und Mengenberechnung
Sensoren der i-Serie und Software HART PC 7.6.7 Volumen- und Mengenberechnung 7.6.7.1 Behälterform Auswahlregister Volumen > Setup Hier konfigurieren Sie die Behälterform für die Volumenberechnung. Abb. 7-9 Konfiguration der Behälterform Seite 70 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... - Seite 71 Boden P602 Tiefe des Behälters P603 Breite des Behälters liegender Tank, flache P601 Länge des Behälters Enden P602 Ø Behälter Gültig für Behälterformen 1 - 10 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 71...
- Seite 72 (z. B. auf Grund verschiedener Materialdichten) ausgeglichen werden können. Werkseinstellung = 1 P607 Maximales Anzeige des maximalen Behälterinhalt unter Be- Volumen rücksichtigung des Korrekturfaktors. P607 = P604 * P606 Seite 72 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019...
- Seite 73 Max. Volumen (P607) wird in Brit. Gallonen berechnet US-Gallonen Max. Volumen (P607) in US-Gallonen berechnet Kubik ft Max. Volumen (P607) wird in ft berechnet Barrel Max. Volumen (P607) wird in Barrel berechnet Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 73...
-
Seite 74: Stützpunkte
Stützpunkte als Wertepaare eingegeben: Füllstand - entsprechendes Vo- lumen. • Mindestens 2 und höchstens 16 Wertepaare eingeben. Je mehr Werte- paare eingegeben werden, desto genauer ist das Profil. Seite 74 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... - Seite 75 Bei der Stützpunktekonfiguration zusätzlich beachten: • Für Minimal- und Maximalfüllstand jeweils ein Stützpunktepaar eingeben. • Bei Biegungen im Behälter eine größere Anzahl von Stützpunkten einge- ben. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 75...
-
Seite 76: Fehlerberhebung
Anschluss HART-Modem über- nicht korrekt ange- prüfen (abhängig von Modemtyp, schlossen. Bürde der Versorgungsspannung in Reihe von plus (+) über HART- Widerstand oder parallel ohne Widerstand). Seite 76 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 77: Wartung Und Reinigung
DIN 19559 inkl. des protokollarischen Nachweises des verbleibenden Restfehlers, sowie nach der Eigenkontrollverordnung der entsprechenden Bundesländer. In anderen Ländern in- formieren Sie sich bitte über die dort geltenden Vorschriften. Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 77... -
Seite 78: Kundendienstinformationen
Sendefläche des Sensors mit einem feuchten Tuch vorsichtig und ohne Druck reini- gen. • Keine aggressiven Reinigungsmittel (z. B. Verdünnung) verwenden. Niemals krat- zende oder schleifende Reinigungsmittel verwenden. Bei starken Verschmutzungen Netzmittel, wie Spülmittel o.ä. verwenden. Seite 78 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... -
Seite 79: Einbau Von Ersatz- Und Verschleißteilen
Gesundheit. Beachten Sie die örtlichen Entsorgungsvorschriften und Gesetze. Die NIVUS GmbH ist bei der EAR registriert, daher können in Deutschland öffentliche Sammel- und Rückgabestellen für die Entsorgung genutzt werden. Das Gerät enthält eine Stützbatterie (Lithium-Knopfzelle), die separat zu entsorgen ist. -
Seite 80: Parameterliste
Anz. der Starts Nur Anzeige P941 Zuletzt Spannungslos Datum Nur Anzeige P942 Zuletzt Spannungslos Zeit Nur Anzeige P943 Letzte Betriebszeit in Minuten Nur Anzeige P944 Betriebsstunden Nur Anzeige Seite 80 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... - Seite 81 Werkseinstellung Eingabewert Bezeichnung P870 Dämpfung befüllen modellabhängig P871 Dämpfung entleeren modellabhängig Filter Parameter Werkseinstellung Eingabewert Bezeichnung P881 Feste Distanz 0,2 m P884 Peak Prozent 50 % Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 81...
- Seite 82 Behälterform P601 Behälterdimension 0,00 P602 Behälterdimension 0,00 P603 Behälterdimension 0.00 P604 Kalibrierung Volumen Nur Anzeige P605 Einheiten Volumen modellabh. P606 Korrekturfaktor P607 Maximales Volumen Nur Anzeige Seite 82 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019...
- Seite 83 P616 P617 P618 P619 P620 P621 P622 P623 P624 P625 P626 P627 P628 P629 P630 P631 P632 P633 P634 P635 P636 P637 P638 P639 P640 P641 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 83...
-
Seite 84: Stichwortverzeichnis
Inbetriebnahme ........43 PC Software HART PC Installation Freischalten ..........45 In Ex-Zone 0 ........... 36 Pflichten des Betreibers ......15 In Ex-Zone 1 ........... 37 Reinigung ..........78 Seite 84 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019... - Seite 85 Passwort ........... 56, 68 Zurücksetzen .......... 59 Softwarerevision ........67 Spannungsversorgung ......29 Statusanzeige ........46, 48 Zubehör ..........79 Störecho ........... 52, 69 Ausblenden ..........53 Stromversorgung ........36 Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019 Seite 85...
-
Seite 86: Zulassungen Und Zertifikate
Zulassungen und Zertifikate...
