8
Installation
8.1
Allgemeines
8.2
Auspacken des Sensors
Seite 18
Optischer Sauerstoffsensor RDO Pro
Für die elektrische Installation sind die gesetzlichen Bestimmungen des Landes
einzuhalten (z.B. in Deutschland VDE 0100).
1. Nehmen Sie den Sensor aus der Verpackung und entfernen Sie das
Verpackungsmaterial.
2. Schrauben Sie die Schutzkappe vom Sensor ab und entfernen Sie die rote
Staubschutzkappe vom Sensor.
3. Bewahren Sie die Staubschutzkappe für eine spätere Nutzung auf.

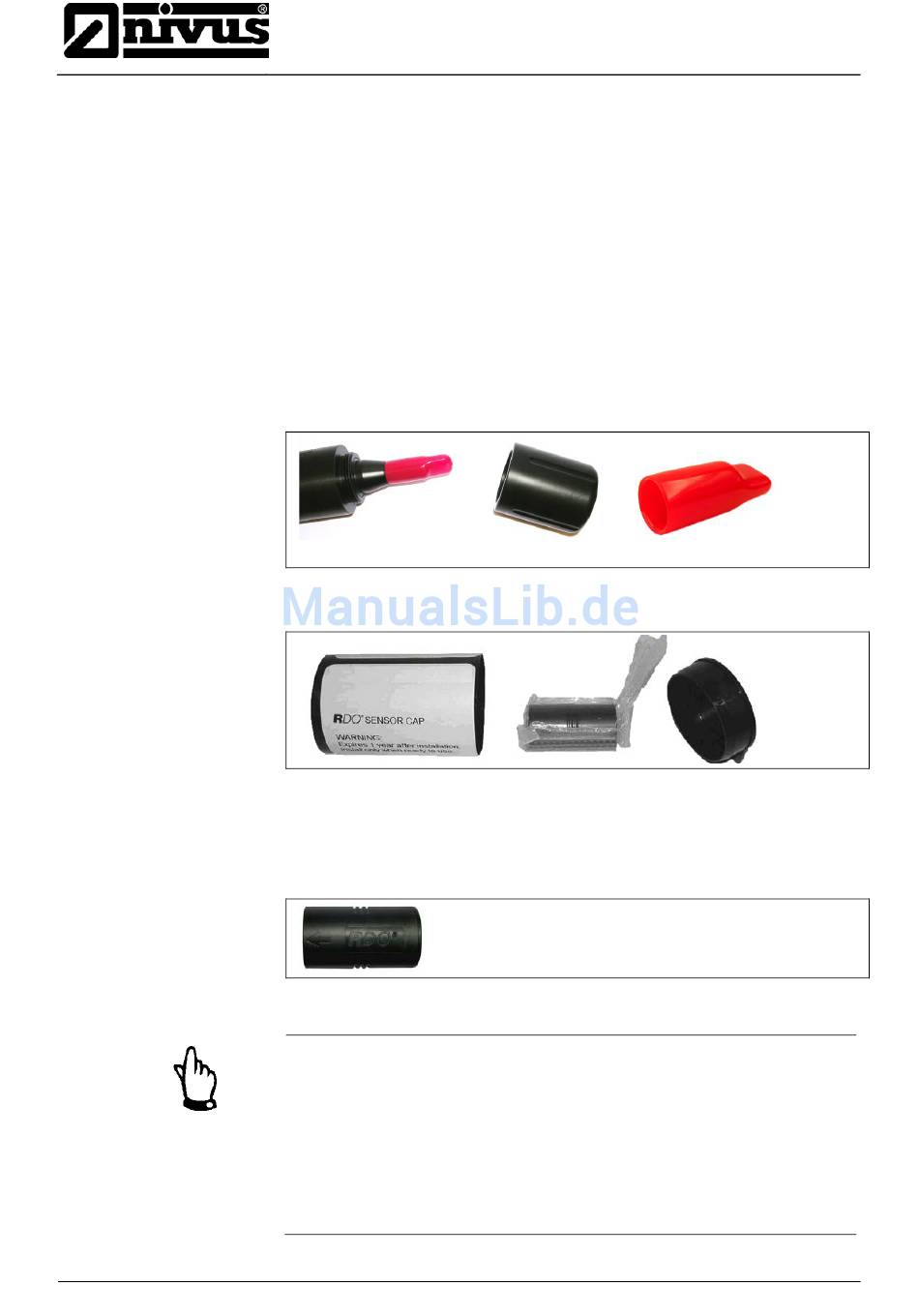

Abb. 8-1
Schutzkappen
4. Entnehmen Sie die RDO Sensorkappe aus der Verpackung/Lagerbehälter.
Abb. 8-2
Auspacken der Sensorkappe
5. Bringen Sie den Pfeil auf der Kappe mit dem Pfeil auf dem Sensorschaft in
eine Linie. Danach pressen Sie die Sensorkappe mit leichtem Druck auf den
Sensorkörper bis die Kappe einrastet. Nicht drehen!!
Abb. 8-3
Neue Sensorkappe anbringen
Wichtiger Hinweis
− Vermeiden Sie Feuchtigkeit.
− Auch atmosphärische Luftfeuchtigkeit innerhalb der Kappe ist zu
vermeiden.
− Die Kappe muss bis zum Beginn der Installation in der Verpackung
verbleiben. Die Installation ist umgehend durchzuführen.
− Die O-Ring-Nut muss trocken sein. Der O-Ring darf weder beschädigt,
noch verdreht in die Nut eingelegt sein. Der O-Ring könnte sonst in der
Kappe eingeklemmt werden.
Optischer Sauerstoffsensor RDO Pro – Rev. 00 vom 10.11.2014
Schutzkappe Staubschutzkappe
