Betriebsanleitung
Optischer Sauerstoffsensor RDO Pro
Optischer Sauerstoffsensor RDO Pro- Rev. 00 vom 10.11.2014
Power: 100 - 245 VAC, 0,25 A

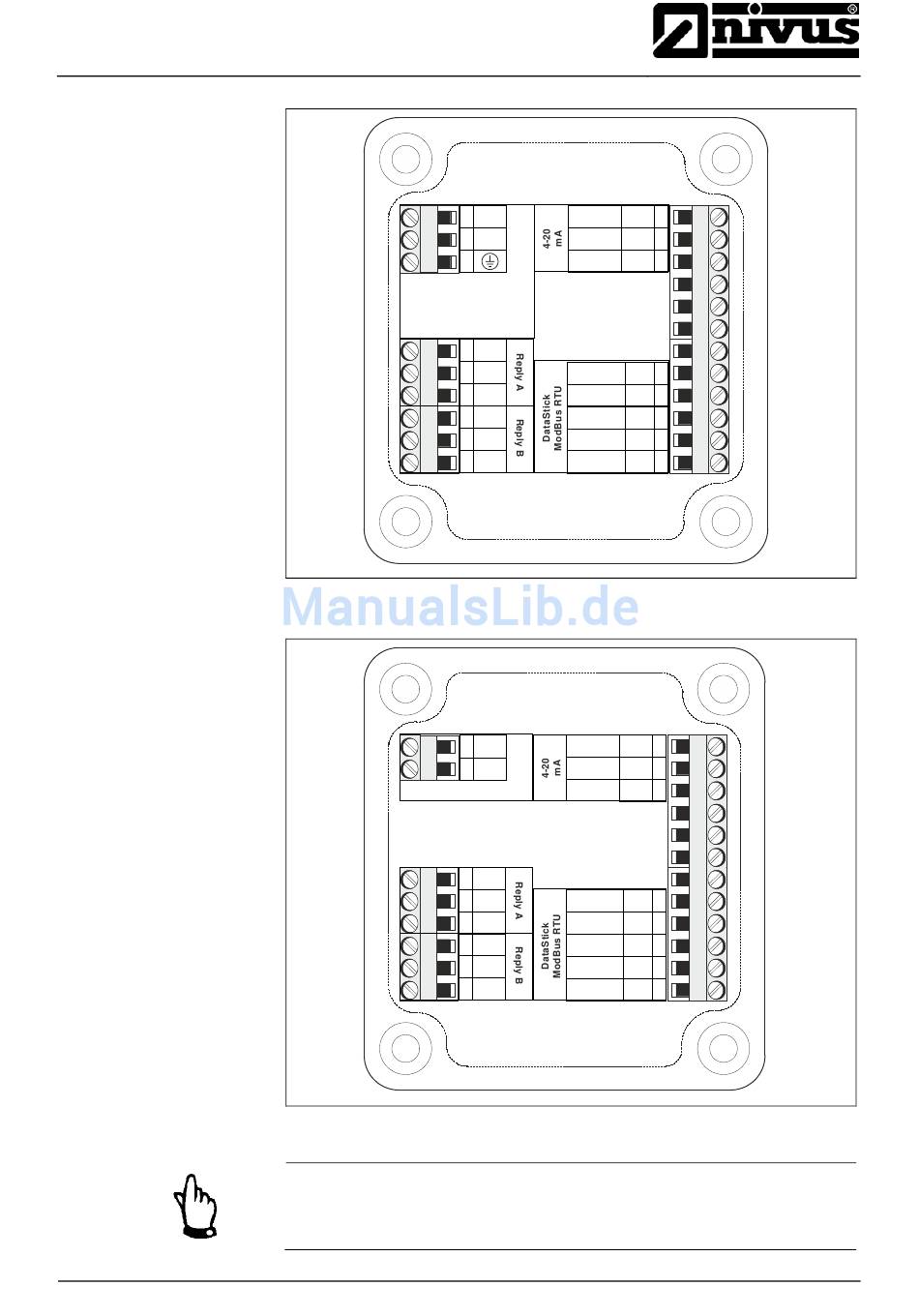

Abb. 8-5 Anschlussplan 230 V AC Variante
Power: 24 VDC, 0,25 A
Abb. 8-6 Anschlussplan 24 V DC Variante
Wichtiger Hinweis
Bitte beachten Sie, dass sich die Adernfarben des Sauerstoffsensors von den
Klemmenbeschriftungen unterscheiden!
AV38 Local Display
Max. Operating Temp. 60 °C
1 L Loop 1 (+)
Red
2 N Loop (-)
Black
3 Loop 2 (+)
Red
F NO
E COM
V+ Red
D NC
Ground Black
C NO
Comms (+) White
B COM
Comms (-) Blue
A NC
Shield Clear
AV38 Local Display
Max. Operating Temp. 50 °C
1 24 V Loop 1 (+)
Red
2 GND Loop (-)
Black
Loop 2 (+)
Red
F NO
E COM
V+ Red
D NC
Ground Black
C NO
Comms (+) White
B COM
Comms (-)
Blue
A NC
Shield Clear
1
2
3
8
9
10
11
12
1
2
3
8
9
10
11
12
