Single DP-1

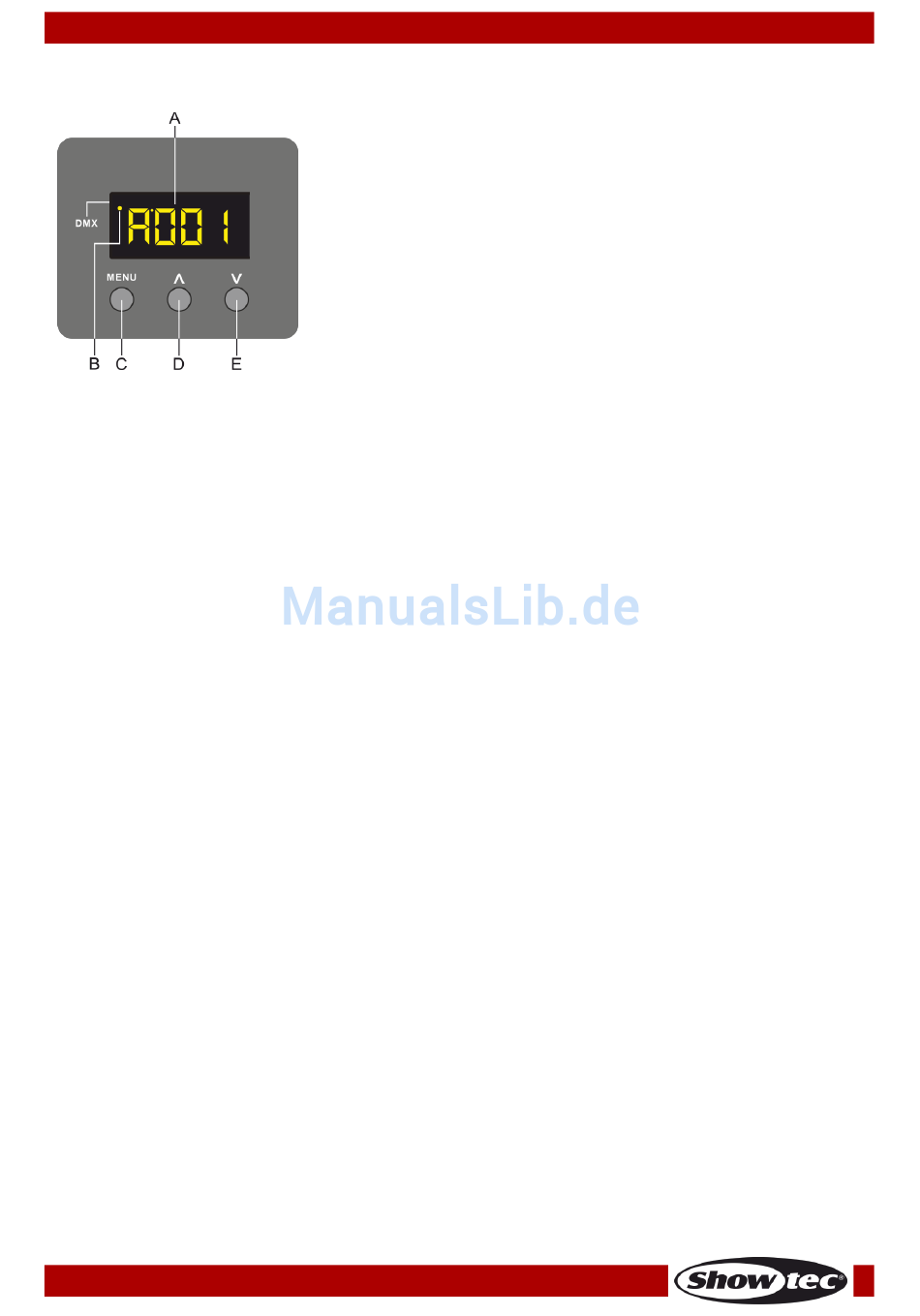

Bedienfeld

Kontrollmodus

Dem Single DP-1 wird eine individuelle Adresse an einer Datenübertragungsleitung zugewiesen, die mit
dem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)

DMX-Adresszuweisung

Mit dem Bedienfeld auf der Vorderseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der DP vom Controller angesteuert wird.
Achten Sie bei der Verwendung des Controllers darauf, dass das Gerät 1 Kanal hat.

Steuerung:

Nachdem Sie allen DP-Geräten eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt der DP automatisch, ob er DMX 512-Daten empfängt.
Die „LED" des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des DP-1 angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Bestellnummer: 50396
A) LED-Display
B) DMX-LED-Anzeige
C) MENU-Taste
D) UP-Taste
E) DOWN-Taste
8
Abb. 03
