Beschreibung des Geräts
Funktionen
Der Showtec SingleWDP-1 ist ein DMX-Dimmer/Switch mit einem Kanal. Sie können den Single DP-1 an
jeder beliebigen Wand, Traverse oder an einem anderen Gerät befestigen. Dadurch ist er für jeden
Standort geeignet.
 Eingangsspannung: 230V AC, 50Hz
 Ausgang: Schuko-Ausgang 10A
 Anschlüsse: 3-poliger DMX-Anschluss, Ein/Ausgang
 50 mm Dimmregler
 DMX-Kanäle: 1 Kanal
 Gehäuse: Metall & flammfester Kunststoff
 Farbe: Grau
 Sicherung: F10L/250V
 Abmessungen: 100 x 80 x 195 mm (LxBxH)
 Gewicht: 1,4 kg

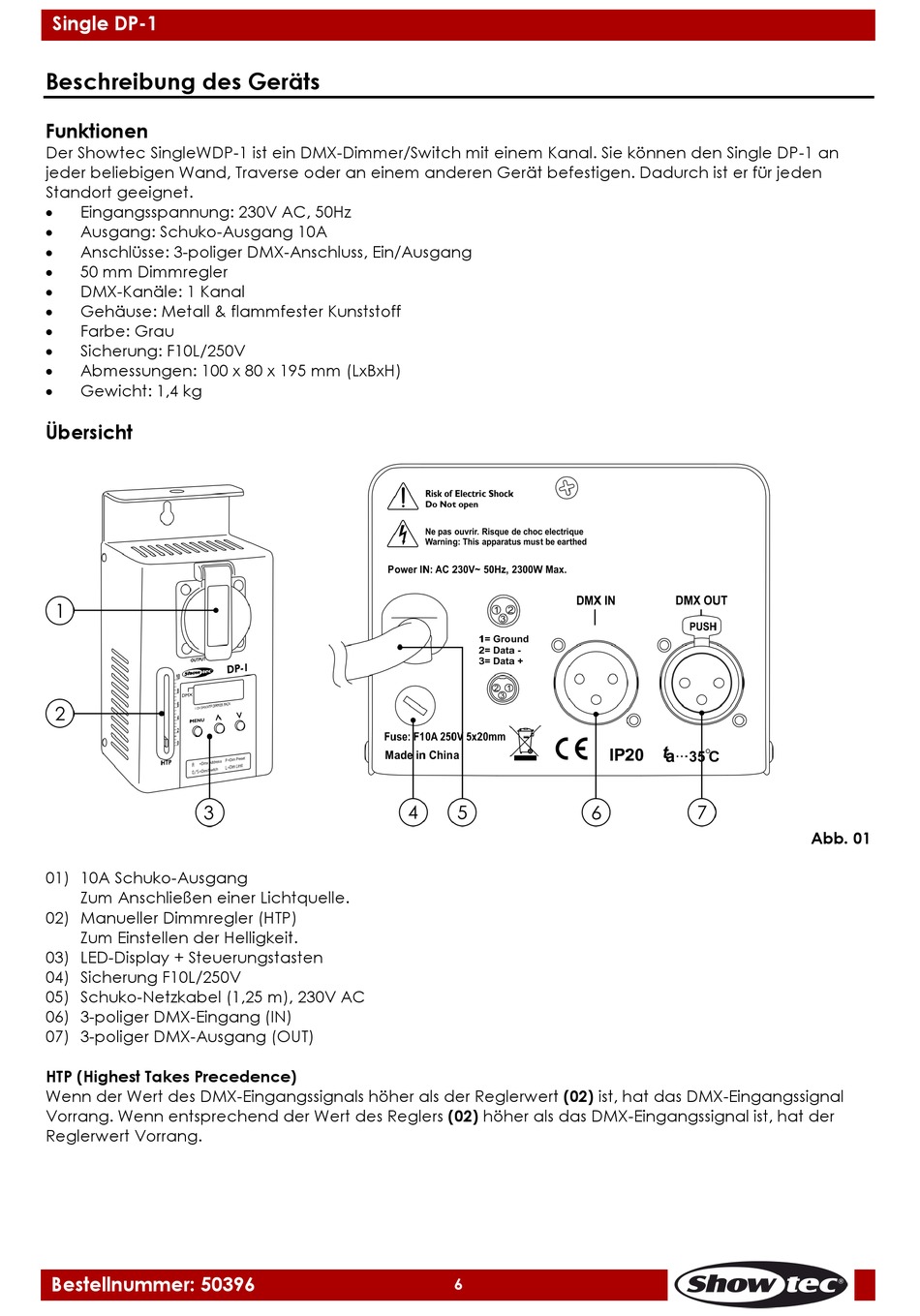

Übersicht
01) 10A Schuko-Ausgang
Zum Anschließen einer Lichtquelle.
02) Manueller Dimmregler (HTP)
Zum Einstellen der Helligkeit.
03) LED-Display + Steuerungstasten
04) Sicherung F10L/250V
05) Schuko-Netzkabel (1,25 m), 230V AC
06) 3-poliger DMX-Eingang (IN)
07) 3-poliger DMX-Ausgang (OUT)

HTP (Highest Takes Precedence)

Wenn der Wert des DMX-Eingangssignals höher als der Reglerwert (02) ist, hat das DMX-Eingangssignal
Vorrang. Wenn entsprechend der Wert des Reglers (02) höher als das DMX-Eingangssignal ist, hat der
Reglerwert Vorrang.
Bestellnummer: 50396
6
Abb. 01
