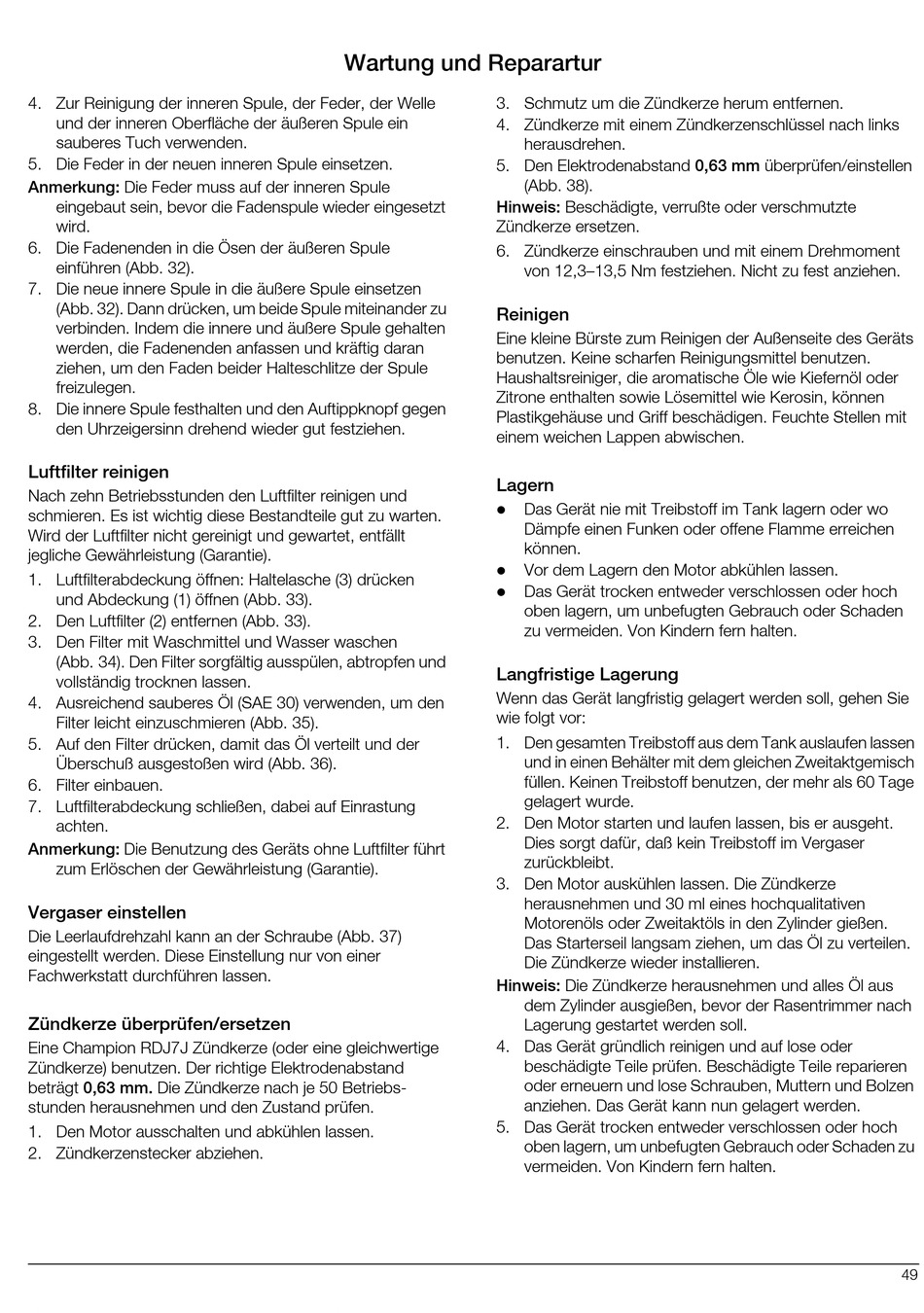

4. Zur Reinigung der inneren Spule, der Feder, der Welle
und der inneren Oberfläche der äußeren Spule ein
sauberes Tuch verwenden.
5. Die Feder in der neuen inneren Spule einsetzen.
Anmerkung: Die Feder muss auf der inneren Spule
eingebaut sein, bevor die Fadenspule wieder eingesetzt
wird.
6. Die Fadenenden in die Ösen der äußeren Spule
einführen (Abb. 32).
7. Die neue innere Spule in die äußere Spule einsetzen
(Abb. 32). Dann drücken, um beide Spule miteinander zu
verbinden. Indem die innere und äußere Spule gehalten
werden, die Fadenenden anfassen und kräftig daran
ziehen, um den Faden beider Halteschlitze der Spule
freizulegen.
8. Die innere Spule festhalten und den Auftippknopf gegen
den Uhrzeigersinn drehend wieder gut festziehen.
Luftfilter reinigen
Nach zehn Betriebsstunden den Luftfilter reinigen und
schmieren. Es ist wichtig diese Bestandteile gut zu warten.
Wird der Luftfilter nicht gereinigt und gewartet, entfällt
jegliche Gewährleistung (Garantie).
1. Luftfilterabdeckung öffnen: Haltelasche (3) drücken
und Abdeckung (1) öffnen (Abb. 33).
2. Den Luftfilter (2) entfernen (Abb. 33).
3. Den Filter mit Waschmittel und Wasser waschen
(Abb. 34). Den Filter sorgfältig ausspülen, abtropfen und
vollständig trocknen lassen.
4. Ausreichend sauberes Öl (SAE 30) verwenden, um den
Filter leicht einzuschmieren (Abb. 35).
5. Auf den Filter drücken, damit das Öl verteilt und der
Überschuß ausgestoßen wird (Abb. 36).
6. Filter einbauen.
7. Luftfilterabdeckung schließen, dabei auf Einrastung
achten.
Anmerkung: Die Benutzung des Geräts ohne Luftfilter führt
zum Erlöschen der Gewährleistung (Garantie).
Vergaser einstellen
Die Leerlaufdrehzahl kann an der Schraube (Abb. 37)
eingestellt werden. Diese Einstellung nur von einer
Fachwerkstatt durchführen lassen.
Zündkerze überprüfen/ersetzen
Eine Champion RDJ7J Zündkerze (oder eine gleichwertige
Zündkerze) benutzen. Der richtige Elektrodenabstand
beträgt 0,63 mm. Die Zündkerze nach je 50 Betriebs-
stunden herausnehmen und den Zustand prüfen.
1. Den Motor ausschalten und abkühlen lassen.
2. Zündkerzenstecker abziehen.
Wartung und Reparartur
3. Schmutz um die Zündkerze herum entfernen.
4. Zündkerze mit einem Zündkerzenschlüssel nach links
5. Den Elektrodenabstand 0,63 mm überprüfen/einstellen
Hinweis: Beschädigte, verrußte oder verschmutzte
Zündkerze ersetzen.
6. Zündkerze einschrauben und mit einem Drehmoment
Reinigen
Eine kleine Bürste zum Reinigen der Außenseite des Geräts
benutzen. Keine scharfen Reinigungsmittel benutzen.
Haushaltsreiniger, die aromatische Öle wie Kiefernöl oder
Zitrone enthalten sowie Lösemittel wie Kerosin, können
Plastikgehäuse und Griff beschädigen. Feuchte Stellen mit
einem weichen Lappen abwischen.
Lagern
Langfristige Lagerung
Wenn das Gerät langfristig gelagert werden soll, gehen Sie
wie folgt vor:
1. Den gesamten Treibstoff aus dem Tank auslaufen lassen
2. Den Motor starten und laufen lassen, bis er ausgeht.
3. Den Motor auskühlen lassen. Die Zündkerze
Hinweis: Die Zündkerze herausnehmen und alles Öl aus
4. Das Gerät gründlich reinigen und auf lose oder
5. Das Gerät trocken entweder verschlossen oder hoch
herausdrehen.
(Abb. 38).
von 12,3–13,5 Nm festziehen. Nicht zu fest anziehen.
Das Gerät nie mit Treibstoff im Tank lagern oder wo
Dämpfe einen Funken oder offene Flamme erreichen
können.
Vor dem Lagern den Motor abkühlen lassen.
Das Gerät trocken entweder verschlossen oder hoch
oben lagern, um unbefugten Gebrauch oder Schaden
zu vermeiden. Von Kindern fern halten.
und in einen Behälter mit dem gleichen Zweitaktgemisch
füllen. Keinen Treibstoff benutzen, der mehr als 60 Tage
gelagert wurde.
Dies sorgt dafür, daß kein Treibstoff im Vergaser
zurückbleibt.
herausnehmen und 30 ml eines hochqualitativen
Motorenöls oder Zweitaktöls in den Zylinder gießen.
Das Starterseil langsam ziehen, um das Öl zu verteilen.
Die Zündkerze wieder installieren.
dem Zylinder ausgießen, bevor der Rasentrimmer nach
Lagerung gestartet werden soll.
beschädigte Teile prüfen. Beschädigte Teile reparieren
oder erneuern und lose Schrauben, Muttern und Bolzen
anziehen. Das Gerät kann nun gelagert werden.
oben lagern, um unbefugten Gebrauch oder Schaden zu
vermeiden. Von Kindern fern halten.
