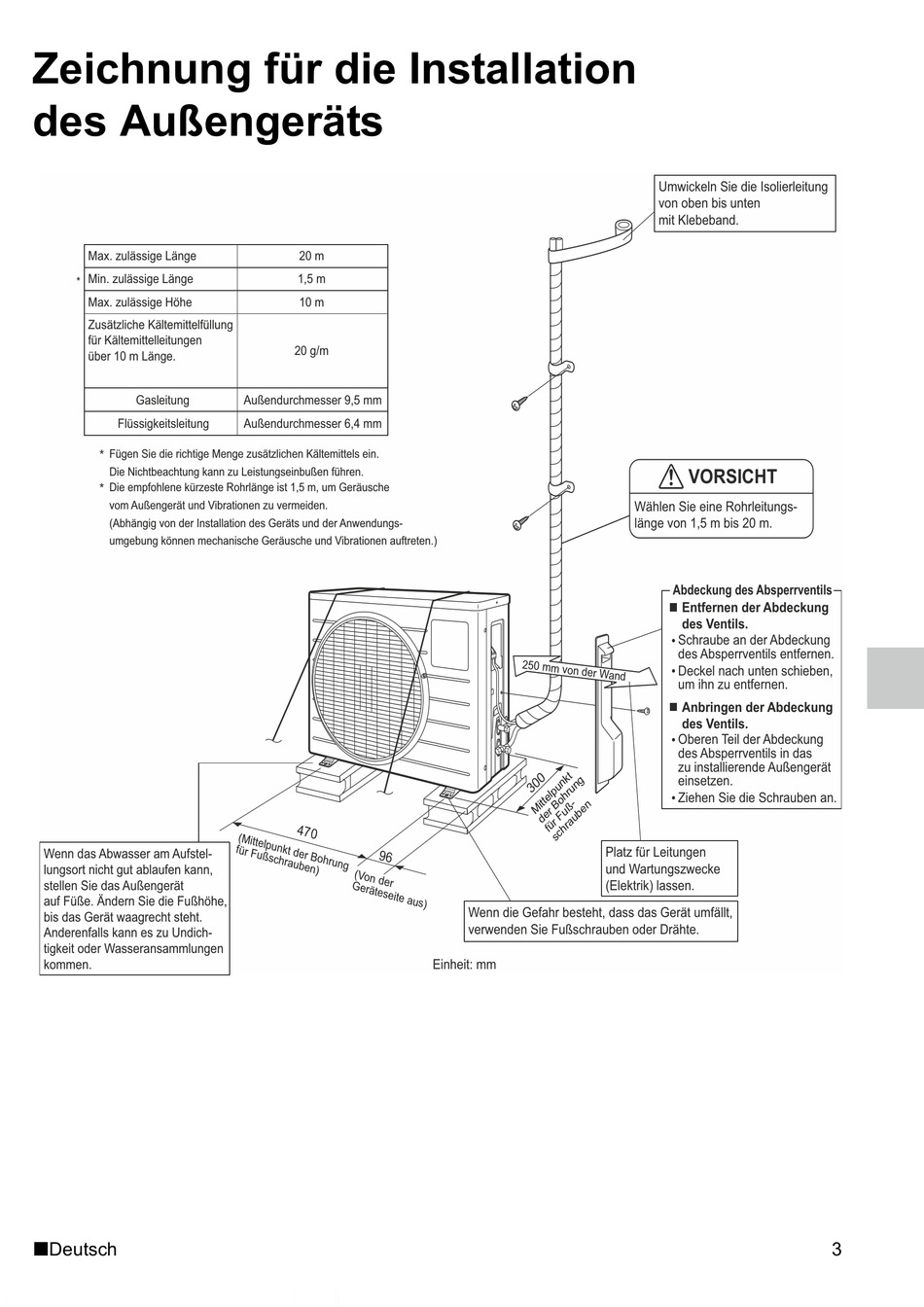

Zeichnung für die Installation
des Außengeräts
Max. zulässige Länge
Min. zulässige Länge
*
Max. zulässige Höhe
Zusätzliche Kältemittelfüllung
für Kältemittelleitungen
über 10 m Länge.
Gasleitung
Flüssigkeitsleitung
Fügen Sie die richtige Menge zusätzlichen Kältemittels ein.
*
Die Nichtbeachtung kann zu Leistungseinbußen führen.
* Die empfohlene kürzeste Rohrlänge ist 1,5 m, um Geräusche
vom Außengerät und Vibrationen zu vermeiden.
(Abhängig von der Installation des Geräts und der Anwendungs-
umgebung können mechanische Geräusche und Vibrationen auftreten.)
Wenn das Abwasser am Aufstel-
lungsort nicht gut ablaufen kann,
stellen Sie das Außengerät
auf Füße. Ändern Sie die Fußhöhe,
bis das Gerät waagrecht steht.
Anderenfalls kann es zu Undich-
tigkeit oder Wasseransammlungen
kommen.
Deutsch
20 m
1,5 m
10 m
20 g/m
Außendurchmesser 9,5 mm
Außendurchmesser 6,4 mm
Platz für Leitungen
und Wartungszwecke
(Elektrik) lassen.
Wenn die Gefahr besteht, dass das Gerät umfällt,
verwenden Sie Fußschrauben oder Drähte.
Einheit: mm
Umwickeln Sie die Isolierleitung
von oben bis unten
mit Klebeband.
VORSICHT
Wählen Sie eine Rohrleitungs-
länge von 1,5 m bis 20 m.
Abdeckung des Absperrventils
Entfernen der Abdeckung
des Ventils.
Schraube an der Abdeckung
des Absperrventils entfernen.
Deckel nach unten schieben,
um ihn zu entfernen.
Anbringen der Abdeckung
des Ventils.
Oberen Teil der Abdeckung
des Absperrventils in das
zu installierende Außengerät
einsetzen.
Ziehen Sie die Schrauben an.
