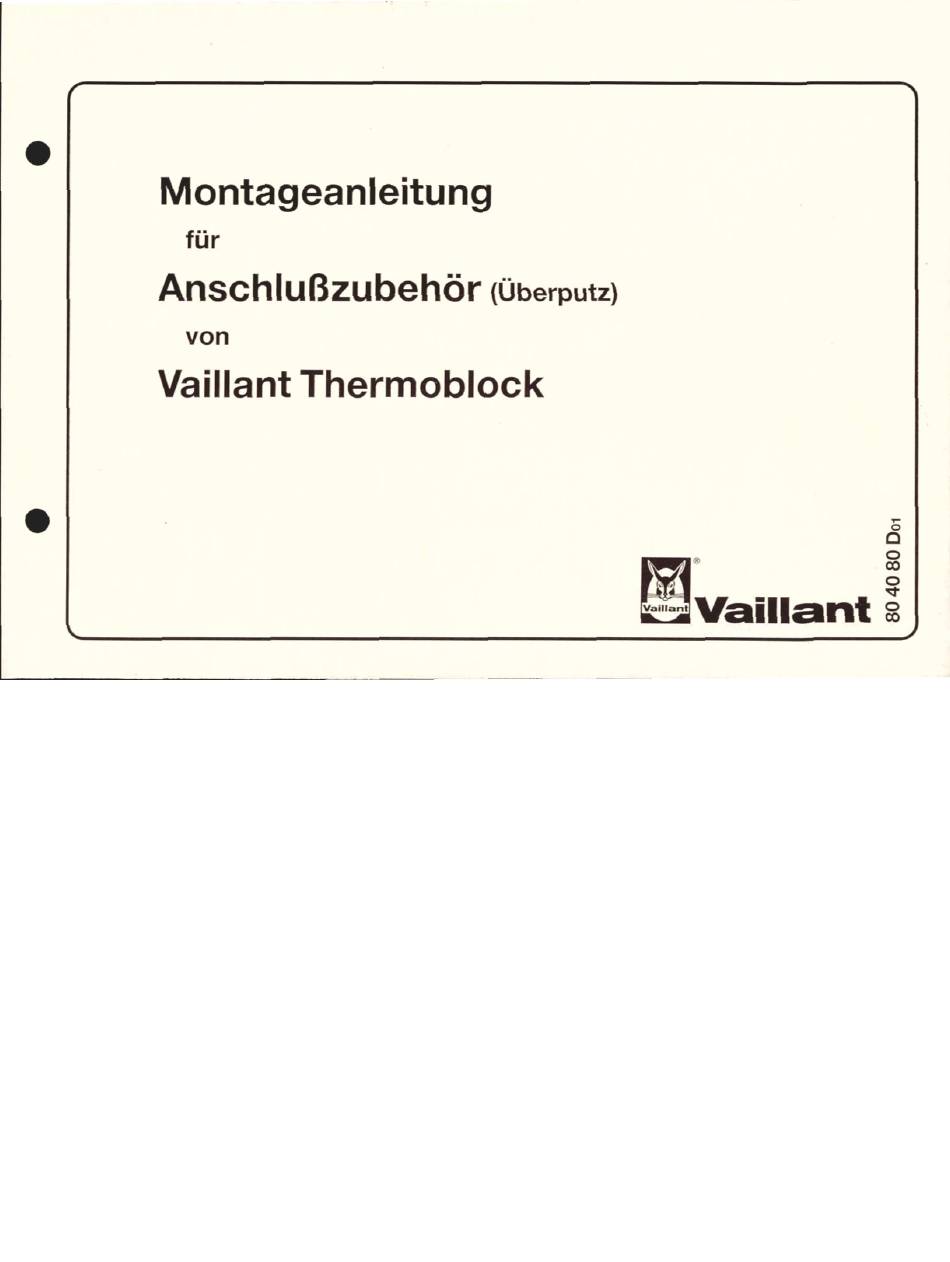

- Seite 1 Montageanleitung für Anschlußzubehör (Überputz) Vaillant Thermoblock Vaillant Vaillant...
-
Seite 2: Abmessungen
Abmessungen VC/VCW 110, 112, 180, 240, 280 VC110,112 R 1/2 VCNCW VC/VCW VC/VCW R 1/2 R 1/2 @ Gas Heizungsvorlauf HejzungsrückJauf Kaltwasser (nur VCW) Warmwasser (nur VCW) Ablauf Kabeldurchführungen im Anschluß- R3/4 R 3/4 kasten für Elektroanschlüsse Wandauslaß für Elektroanschlüsse Geräterahmen (Querträger) Montagekonsole für Vorinstallation... - Seite 3 VC/VCW 182, 242 VCNCW VC/VCW 242, 282 R 1/2 70-4 @ Gas Heizungsvorlauf Heizungsrücklauf P114 Kaltwasser (nur VCW) R3/4 R 3/4 Warmwasser (nur VOW) Ablauf 100. Kabeldurchführungen im Anschluß- kasten für Elektroanschlüsse Wandauslaß für Elektroanschlüsse Geräterahmen (Querträger) Montagekonsole für Vorinstallation Abb.
- Seite 4 Montagefolge Bei der Installation mit waagerechter Luft-/ Geräteaufhängung Abgasführung ist der erforderliche Ab- vc,'vcw 110, 112, 180, 240, 280 stand A zwischen Stockschrauben Zur Wandaufhängung des Gerätes dient Durchführung für die Luft-/Abgasführung der dem Gerät separat beigepackte Gerä- zu berücksichtigen. tehalter mit Befestigungsmaterial.
- Seite 5 Gerät Abb. Gerät (4) an seinem rückseitigen Aufhän- gebügel (5) von oben in den Gerätehalter (1) einhängen bzw. auf die Stockschrauben (30) aufhängen und befestigen. éJe...
- Seite 6 Gasabsperrhahn a) Gasanschlußleitung (6) gasdicht in Gas- absperrhahn (7) einschrauben. b) Die dem Gerät beigepackte Quetschver- schraubung (7a) gasdicht in die Über- wurfverschraubung des Gasabsperr- hahns einschrauben. c) Gasabsperrhahn auf Geräteanschluß- rohr (7b) aufschieben und Überwurfmut- ter der Quetschverschraubung fest- schrauben.
- Seite 7 Wartungshähne Abb. a) BeiVC 110, 112: Überwurfmuttern (11b, d) Heizungsrücklaufleitung (12) dicht in Wartungshahn (13) einschrauben. 13b) der beiden Wartungshähne bzw. der Anschlußverschraubungen Art.-Nr. e) Wartungshahn (13) auf Geräteanschluß- 9391 —siehe letzter Absatz— einschließ- rohr (13a)aufschieben und mit Über- lich der zugehörigen Dichtringe gegen wurfmutter...
- Seite 8 Vaillant Vaillant Ihr Partner für Heizen, Regeln, warmes Wasser. Joh. Vaillant GmbH u. Co, Postfach 10 10 61 , D-5630 Remscheid Telefon: (0 21 91) 18-0 •Telex: 8 513-879 •Telegramme: vaillant remscheid...
