Mit 86Er-Dose - Optex Ap-360B Installationsanweisungen
Pir-innenraumdetektor für unterputzmontage
Inhaltsverzeichnis
2-2.

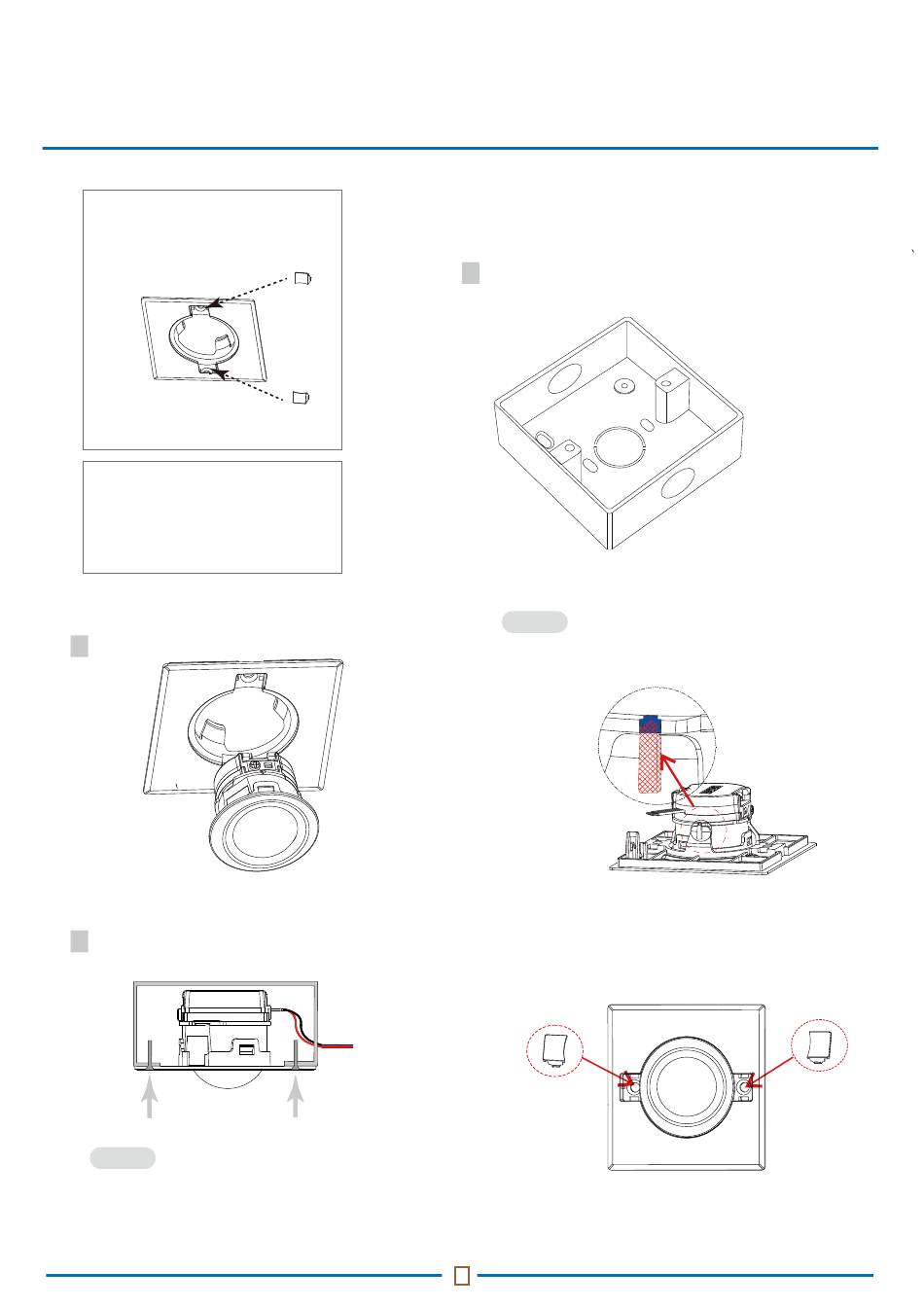

Deckenmontage
Bei dieser Installation
verwendetes Zubehör
Einbaurahmen
für einen 86er-Dose
Schraubenkappe x 2
Optionen sind vor
Ort zu beschaffen
86er-Dose x 1 oder 2
Schraube x 2
2
Den Detektor in die 68er-Dose einbauen.
3
Den Detektor mit zwei Schrauben befestigen und deren Köpfe mit zwei Kappen abdecken.
Darauf achten, dass die Drähte mit einer Neigung nach unten verlegt werden,
Hinweis
damit kein Wasser in den Detektor eindringen kann.
mit 86er-Dose
1
Eine 86-er Dose in der Decke vorbereiten.
Hinweis
Den Vorsprung wie in der Abbildung gezeigt
an der Dreiecksaussparung ausrichten.
6
