Optex AP-360B Installationsanweisungen
Pir-innenraumdetektor für unterputzmontage
Quicklinks
PIR-Innenraumdetektor für Unterputzmontage
PIR-Innenraumdetektor für Unterputzmontage
AP-360B(C)
AP-360B(C)
360°/Verkabeltes Modell

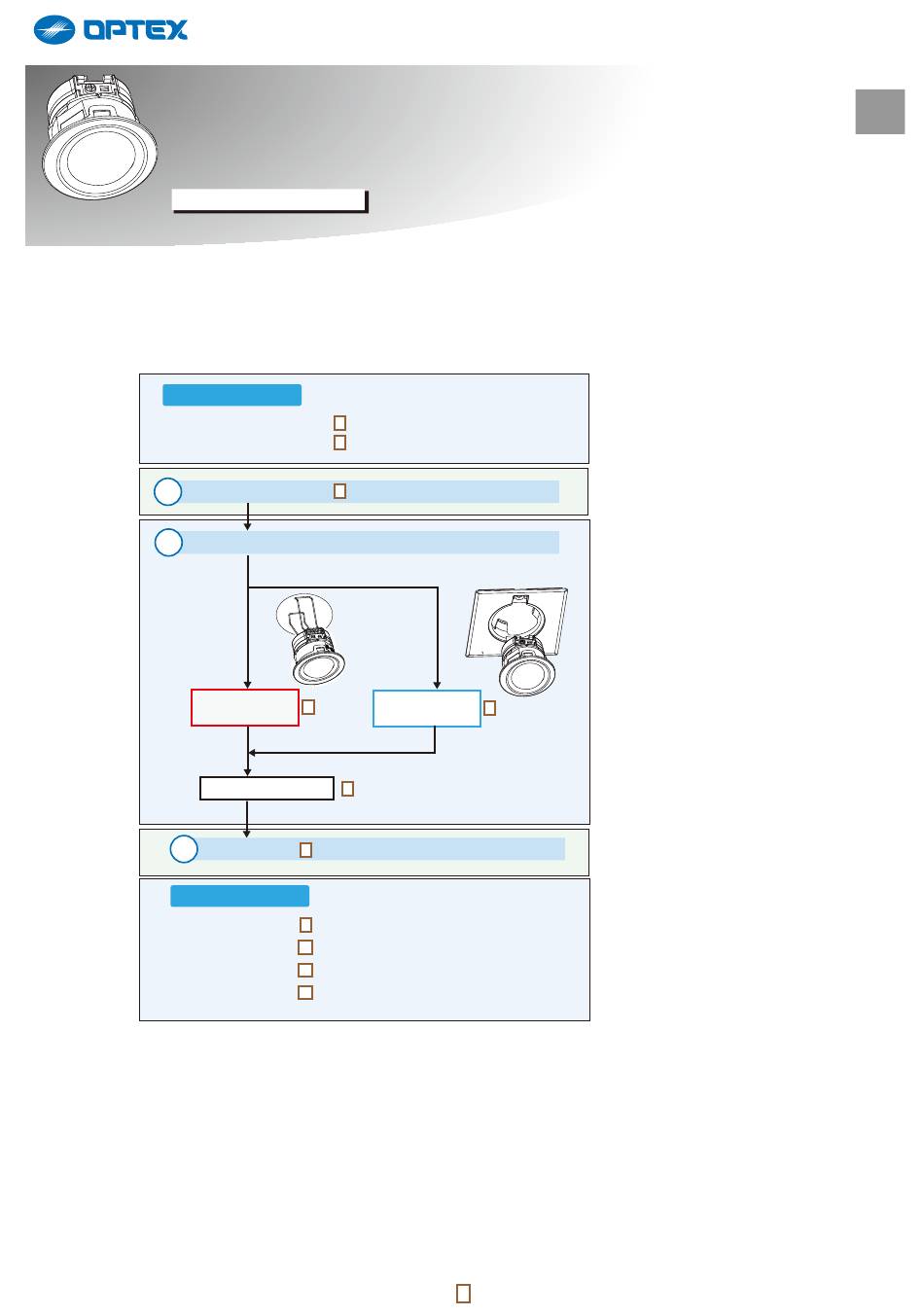

<< Inhalt >>
Vor der Montage
Seite
- Herstellererklärung
2
- Teilekennzeichnung
3
1
Einstellungen
4
2
Installation
Deckenmontage
5
ohne Schaltkasten
Verkabelung
3
Prüfung
8
Sonstiges
- Technische Daten
9
- Abmessungen
10
- Erkennungsbereich
10
- Fehlersuche
11
Deckenmontage
6
mit 86er-Dose
7
1
INSTALLATIONSANWEISUNGEN
360° ø6,0 m Erkennungsbereich
bei 4,5 m Montagehöhe
No.59-3323-0 2209-30
DE
Verwandte Anleitungen für Optex AP-360B
Inhaltszusammenfassung für Optex AP-360B
- Seite 1 No.59-3323-0 2209-30 INSTALLATIONSANWEISUNGEN PIR-Innenraumdetektor für Unterputzmontage PIR-Innenraumdetektor für Unterputzmontage AP-360B(C) AP-360B(C) 360°/Verkabeltes Modell 360° ø6,0 m Erkennungsbereich bei 4,5 m Montagehöhe << Inhalt >> Vor der Montage Seite - Herstellererklärung - Teilekennzeichnung Einstellungen Installation Deckenmontage Deckenmontage ohne Schaltkasten mit 86er-Dose Verkabelung Prüfung...
- Seite 2 Vor der Montage - Herstellererklärung Symbol Bedeutung Symbol Bedeutung Dieser Haken weist auf eine Empfehlung hin. Die Nichteinhaltung der Anweisungen in diesem Handbuch Warnung und falsche Handhabung können zum Tod oder zu schweren Das allgemeine Verbotszeichen weist auf ein Verletzungen führen. Verbot hin.
- Seite 3 - Teilekennzeichnung Bodenabdeckung Alarmausgabemodus PIR-Empfindlichkeit Sabotage Obere Abdeckung Linse Zubehör Einbaurahmen für einen 86er-Dose Sicherungsfeder x 2 Sicherungsschraube Schraubenkappe x 2...
- Seite 4 Einstellungen Demontage Die Bodenabdeckung für Einstellungen des Detektors öffnen. Einstellungen der Jumper-Pins Alarmausgabemodus PIR-Empfindlichkeit Den Steckbrücken-PIN um 90 Grad drehen, um eine Beeinträchtigung des Gehäuses zu vermeiden. N.C. (Standard) N.O. H (empfohlen) M (Standard) Montagehöhe: > 3,5 m 3,0 bis 3,5 m <...
- Seite 5 Installation 2-1. Deckenmontage ohne Schaltkasten Bei dieser Installation verwendetes Zubehör An beiden Seiten eine Sicherungsfeder anbringen (Den mit Pfeilen abgebildeten Schritten folgen, um die Montage der Sicherungsfeder abzuschließen.) Sicherungsfeder x 2 Zur Montage eine Öffnung mit ø45 mm in der Decke erstellen. Den Detektor mit den Sicherungsfedern voran in die Öffnung einführen.
- Seite 6 2-2. Deckenmontage mit 86er-Dose Bei dieser Installation verwendetes Zubehör Einbaurahmen für einen 86er-Dose Eine 86-er Dose in der Decke vorbereiten. Schraubenkappe x 2 Optionen sind vor Ort zu beschaffen 86er-Dose x 1 oder 2 Schraube x 2 Hinweis Den Detektor in die 68er-Dose einbauen. Den Vorsprung wie in der Abbildung gezeigt an der Dreiecksaussparung ausrichten.
- Seite 7 [3] Weiß Alarmausgang [4] Gelb Alarmausgang [5] Grün Sabotage [6] Blau Sabotage Länge Netzkabel Die maximale Länge des Netzkabels beträgt. AP-360B(C) Kabelquerschnitt 12 V DC 14 V DC AWG 22 440 m 950 m (0,33 mm²) AWG 20 690 m 1.510 m...
- Seite 8 Prüfung 3-1. Gehtest Einschalten. 60 Sekunden warten, um die Aufwärmphase abzuschließen. 60 sec. Spannungsversorgung Den Erkennungsbereich begehen, um die Erkennungsleistung Betrieb starten. zu überprüfen.
- Seite 9 Sonstiges - Technische Daten Modelle AP-360B(C) Erkennungsbereich Passiv-Infrarot Erkennungsbereich ø6 m bis Montagehöhe: 4,5 m Montagehöhe 2,5 bis 4,5 m Montageart Deckeneinbau/ 86er-Dosenmontage Empfindlichkeit 2,0℃ bei 0.6 m/s Erkennungsgeschwindigkeit 0,3 bis 3,0 m/s Aufwärmphase nach dem Einschalten: Blinken Stand-by: aus...
- Seite 10 - Abmessungen Mit 86er-Dose Ohne Schaltkasten Einheit: mm - Erkennungsbereich Draufsicht Maximaler Erkennungsbereich Montagehöhe ø5,4 ø6,0 ø3,3 Erkennungsbereich ø4,0 ø4,6 Einheit: m Seitenansicht...
