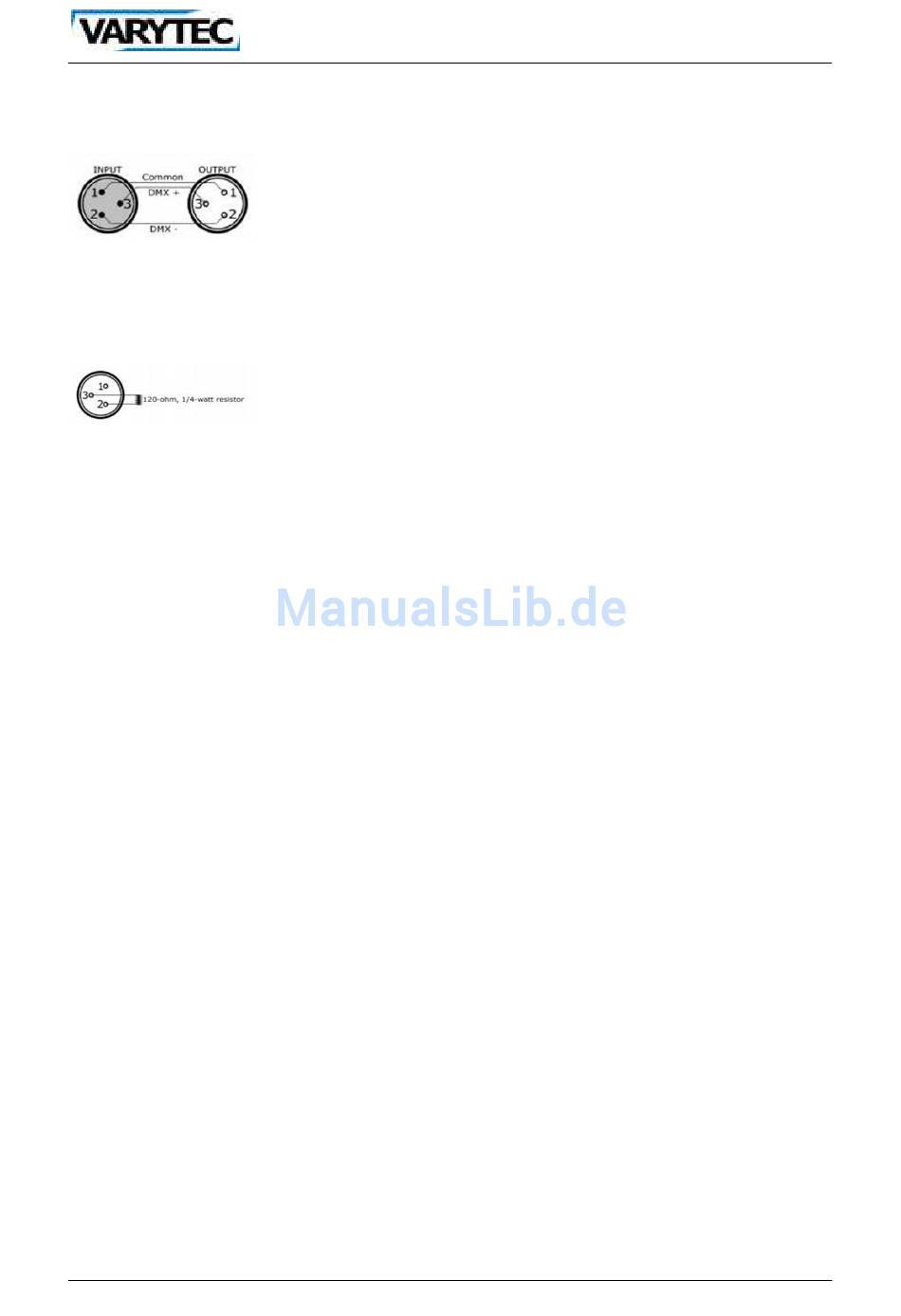

3.3.1. DMX Kabel

Die DMX Kabel müssen einen XLR Stecker männlich und einen XLR Stecker weiblich an den Enden
besitzen.
Achten sie darauf, dass am Ende ihrer DMX Kette ein sogenannter Terminator gesetzt wird. Das DMX
Signal könnte sich am Ende ihrer Kette aufschwingen und Störungen verursachen. Durch einen
Terminator wird das verhindert. Um einen Terminator herzustellen löten sie einfach einen 120 Ohm ¼
Watt Resistor zwischen die Pins 2 und 3.
Alternativ können sie sich einen solchen Terminator im gängigen Fachhandel kaufen.
Die DMX Norm schreibt vor niemals mehr als 32 Geräte zu verbinden, bzw nicht mehr als 100m Kabel
zu nutzen. Sollten sie mehr benötigen empfehlen wir die Nutzung eines DMX Boosters oder Verteiles.
4. Bedienung des Menüs
Erfahren sie hier welche Menüfunktionen es gibt, und welche Werte sie beeinflussen können:
Menü 1:
DMX 512 Drücken Sie Enter. Das Display zeigt DMX 512 17CH oder DMX512 12CH zeigt
Hier stellen sie folglich ein, mit wie vielen Kanälen sie das Gerät steuern mögen.
Mit den UP/DOWN Tasten können sie zwischen den zwei Werten hin und her
schalten. Drücken sie erneut ENTER um die DMX Adresse von 1 – 512 einzustellen.
Drücken sie ENTER um die Einstellung zu speichern!
Mit den UP/DOWN Tasten können sie nun zum nächsten Menü schalten:
Menü 2:
TILT Drücken sie ENTER. Das Display zeigt Tilt No, oder Tilt Yes. Hier stellen sie ein, ob
sie Tilt invertieren wollen mit Yes oder ob sie es nicht wollen mit No. Mit den
UP/DOWN Tasten können sie zwischen den zwei Werten hin und her
schalten. Drücken sie ENTER um die Einstellung zu speichern!
Mit den UP/DOWN Tasten können sie nun zum nächsten Menü schalten:
Menü 3:
Manual Drücken sie ENTER. Das Display zeigt Ch01 – CH17,mit einer darauf folgenden 3
stelligen Zahl. Hier können sie alle Kanäle, die sie per DMX steuern würden auch
manuell einstellen. Wählen sie mit den UP/DWON Tasten den richtigen Kanal aus,
dann bestätigen sie mit ENTER. Wählen sie nun mit den UP/DOWN Tasten den
