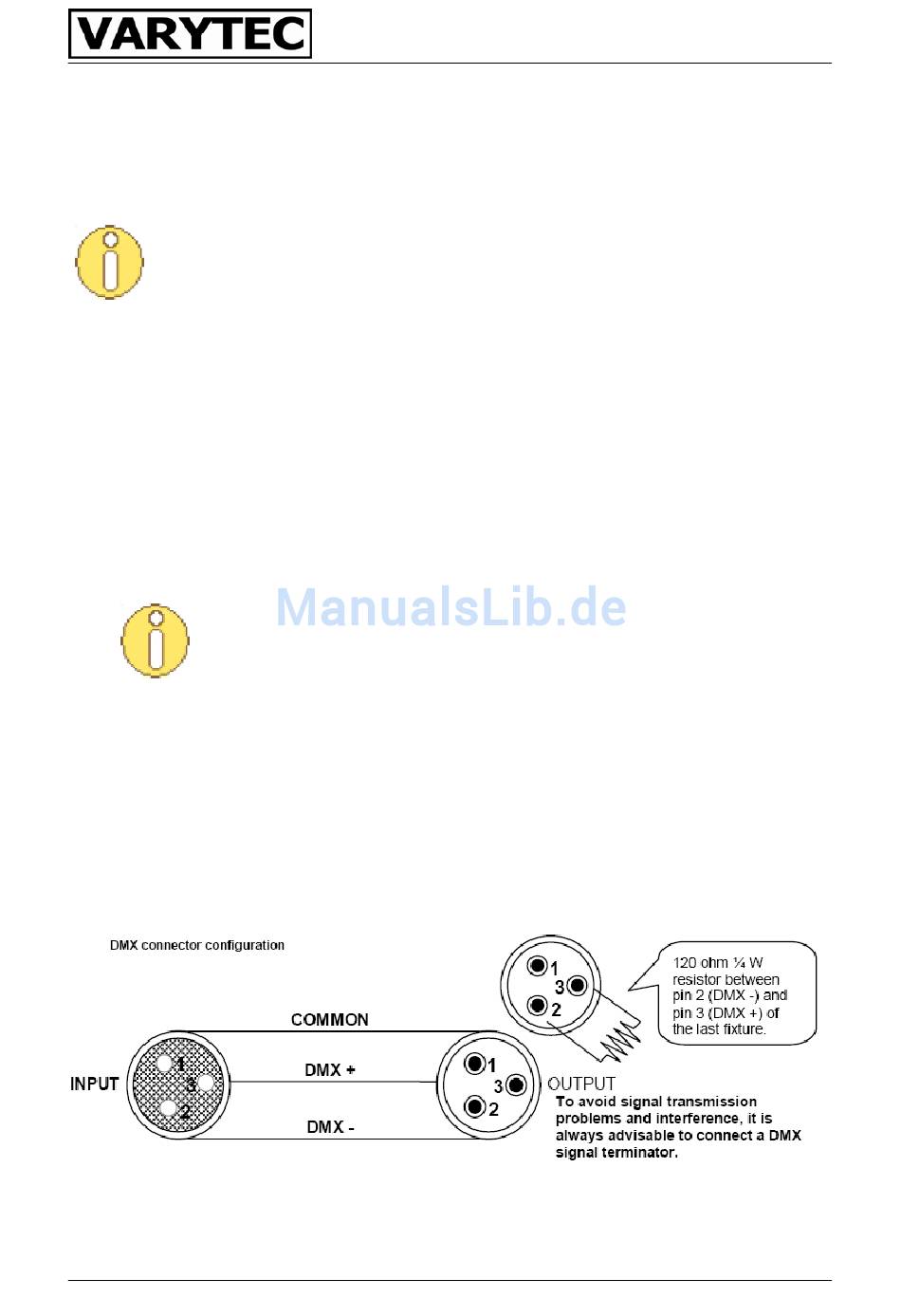

7. Verbinden mehrerer Geräte und DMX Wissen
7.1.
Geräte verbinden
Man benötigt einen seriellen Date Link um mittels des DMX 512 Signals ein oder mehrere Geräte
miteinander zu verbinden und zu synchronisieren.
Geräte in einem seriellen Data Link müssen in einer einzelnen Linie mit einander
verbunden werden. Um dem Standard EIA-485 zu entsprechen dürfen nicht mehr als 32
Geräte miteinander verbunden werden. Wenn dennoch mehr als 32 Geräte ohne einen optisch
isolierten DMX Splitter miteinander verbunden werden, resultiert das in der Störung das DMX Signals.
7.2.
DMX Data Kabel
Um ein oder mehrere Geräte miteinander zu verbinden muss ein DMX Datenkabel genutzt werden.
Diese Kabel können bei dem Verkäufer dieses Gerätes erworben werden.
Wenn sie ihre eigenen Kabel herstellen möchten, achten sie darauf, Kabel zu nutzen die extrem gut in
der Datenübertragung sind, und wenig störanfällig durch elektromagnetische Interferenzen.
Die Kabel sollten den Richtlinien EIA RS-485 entsprechen.
Standard Mikrofon Kabel können kein DMX Signal über lange Strecken aufrecht
erhalten!
Das Kabel muss folgende Eigenschaften besitzen:
-
geschirmt, 2 Leiter mit verdrillten Enden.
-
Max Aufnahmefähigkeit zwischen den Leitern: 30pF/ft.
-
Max Aufnahmefähigkeit zwischen Leiter und Schirm : 55 pF/ ft.
-
Maximaler Widerstand: 20Ohm /1000ft.
-
Nominaler Widerstand: 100 – 140 Ohm
7 / 14
