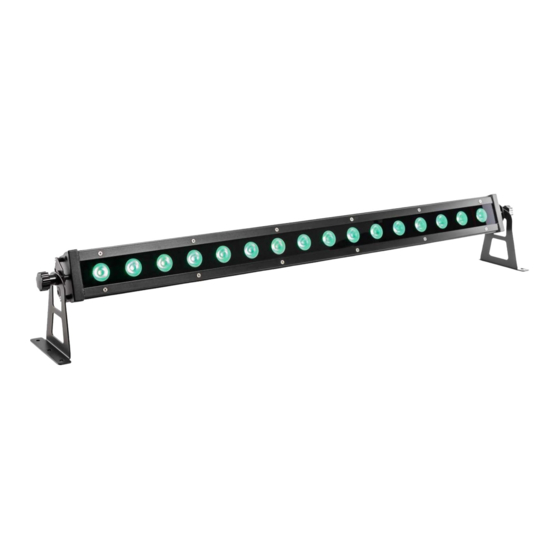

Varytec LED Street Bar 16x3W RGB IP65 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
LED Street Bar 16x3W
RGB IP65

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varytec LED Street Bar 16x3W RGB IP65

Inhaltszusammenfassung für Varytec LED Street Bar 16x3W RGB IP65

  • Seite 1 Bedienungsanleitung LED Street Bar 16x3W RGB IP65...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 Verbindungen ........................... 7 4.1. Elektrische Verbindungen ......................7 4.2. DMX Verbindungen ......................... 7 4.3. DMX Verbindung mit Terminator .....................

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist Dieses Gerät ist sowohl für die Verwendung in geschlossenen Räumen für die Verwendung in geschlossenen Räumen als auch im Freien zugelassen. zugelassen. • Es erlischt der Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Garantieanspruch, bei eigenmächtigen Veränderungen des Gerätes.

  • Seite 4: Bestimmungsgemäße Verwendung Des Geräts

    2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und für einen Betrieb in Innen- und Außenräumen gedacht.

  • Seite 5: Überkopfbefestigung

    2.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch 17 zu beachten! Die Installation ist ausschließlich durch autorisiertes Fachpersonal vorzunehmen.
  • Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.

  • Seite 7: Einleitung

    3. Einleitung Vielen Dank für den Kauf des LED Street Bar 16x3W RGB IP65. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die...

  • Seite 8: Bedienung

    5. Bedienung Drücken Sie MENU, um in das Menü zu gelangen. Mit UP/DOWN können Sie das gewünschte Untermenü auswählen. Bestätigen Sie ihre Auswahl mit ENTER- Mit UP/DOWN können Sie die gewünschten Einstellungen vornehmen. Bestätigen Sie ihre Auswahl mit ENTER. Durch Drücken von MENU gelangen Sie zurück zum Hauptmenü.

  • Seite 9: Dmx Tabelle

    6. DMX Tabelle 6.1. DMX Modus 1 (3 Kanäle) Kanal Wert von Wert bis Funktion Dimmer rot 0 – 100% Dimmer grün 0 – 100% Dimmer blau 0 – 100% 6.2. DMX Modus 2 (7 Kanäle) Kanal Wert von Wert bis Funktion Dimmer 0 –...

  • Seite 10: Dmx Modus 3 (10 Kanäle)

    6.3. DMX Modus 3 (10 Kanäle) Kanal Wert von Wert bis Funktion Dimmer 0 – 100% Dimmer Strobo Modus 1 Modus 2 Modus 3 Modus 4 Modus 5 Modus 6 Modus 7 Modus 8 Modus 9 Modus 10 Modus 11 Modus 12 Modus 13 Modus 14...

  • Seite 11: Dmx Modus 4 (16 Kanäle)

    6.4. DMX Modus 4 (16 Kanäle) Kanal Wert von Wert bis Funktion Dimmer 0 – 100% Dimmer Strobo Modus 1 Modus 2 Modus 3 Modus 4 Modus 5 Modus 6 Modus 7 Modus 8 Modus 9 Modus 10 Modus 11 Modus 12 Modus 13 Modus 14...

  • Seite 12: Dmx Modus 5 (24 Kanäle)

    6.5. DMX Modus 5 (24 Kanäle) Kanal Wert von Wert bis Funktion Dimmer rot LED 1 – 2 0 – 100% Dimmer grün LED 1 - 2 0 – 100% Dimmer blau LED 1 – 2 0 – 100% Dimmer rot LED 3 - 4 0 – 100% Dimmer grün LED 3 - 4 0 –...
  • Seite 13 Modus 13 Modus 14 Modus 15 Modus 16 Modus 17 Modus 18 Modus 19 Modus 20 Automatikprogramm 1 Automatikprogramm 2 Automatikprogramm 3 Einstellen der Geschwindigkeit für Kanal 2 langsam - schnell Strobo langsam – schnell Dimmer rot LED 1 – 2 0 – 100% Dimmer grün LED 1 - 2 0 –...

  • Seite 14: Technische Daten

    7. Technische Daten Stromversorgung Spannung 90 – 240 V / 50-60 Hz Stromaufnahme max. 55 W Lichtquelle LM Typ LED 3in1 Farbspektrum Leistung 48 W Anzahl Leistung 16 x 3W Modulation 0 – 100% Optik Abstrahlwinkel 30° Steuerung Automatik Master-Slave DMX512 Anzahl DMX Kanäle 3 / 7 / 10 / 16 / 24 / 28 Kanäle...
  • Seite 15 15 / 16...
  • Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
