Inhaltszusammenfassung für Varytec Strobe LED 100DMX

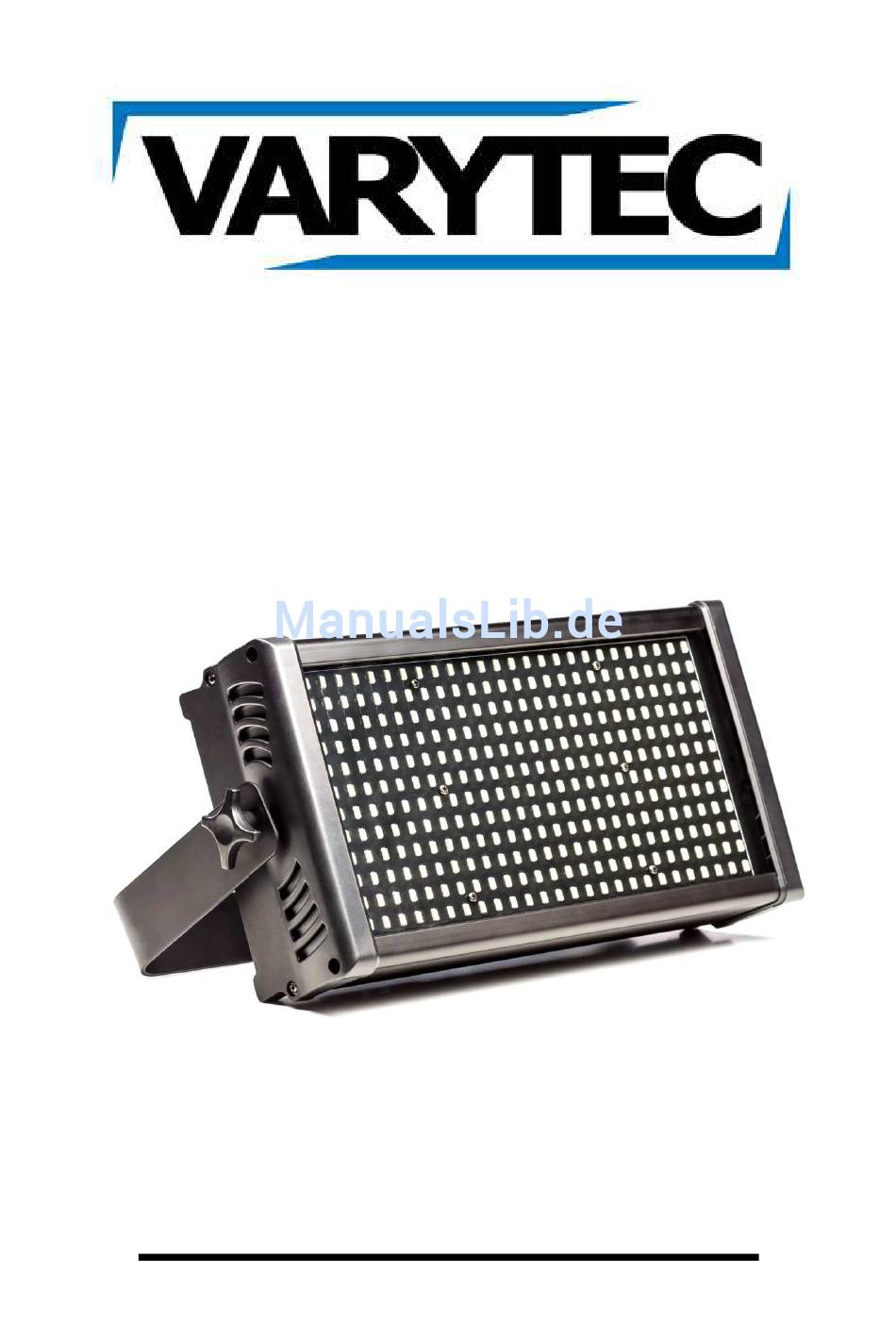

- Seite 1 Bedienungsanleitung Strobe LED 100DMX...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 1.2. Weitere Sicherheitshinweise ....................4 1.2.1. Sicherheitsrelevante Warnhinweise ................4 1.2.2. Bestimmungsgemäße Verwendung des Geräts .............. 5 1.2.3. Überkopfbefestigung ....................... 6 Einleitung ............................9 Verbindungen ........................... 9 3.1. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Weitere Sicherheitshinweise
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei werden. -
Seite 5: Bestimmungsgemäße Verwendung Des Geräts
Verhindern Sie, dass die Netzleitung mit anderen Kabeln in Kontakt gerät. Zeigen Sie im Umgang mit Verhindern Sie, dass die Netzleitung mit anderen Kabeln in Kontakt gerät. Zeigen Sie im Umgang mit Verhindern Sie, dass die Netzleitung mit anderen Kabeln in Kontakt gerät. Zeigen Sie im Umgang mit Netzleitungen und Netzanschlüssen besondere Vorsich Netzleitungen und Netzanschlüssen besondere Vorsicht. -
Seite 6: Überkopfbefestigung
ausgesetzt werden. Zwischen Gerät und Nebelwerfer ist ein Sicherheitsabstand von mindestens 0.5 m ausgesetzt werden. Zwischen Gerät und Nebelwerfer ist ein Sicherheitsabstand von mindestens 0.5 m ausgesetzt werden. Zwischen Gerät und Nebelwerfer ist ein Sicherheitsabstand von mindestens 0.5 m einzuhalten. Dabei ist darauf zu a einzuhalten. - Seite 7 Die Aufhängevorrichtungen des Gerätes müssen so gebaut und bemessen sein, dass sie eine Stunde lang das Zehnfache der Nutzlast tragen können, ohne dass dadurch eine dauerhafte schädliche Verformung entsteht. Die Installation ist grundsätzlich unter Zuhilfenahme einer zweiten, unabhängigen Aufhängung durchzuführen. Dies kann bspw. ein geeignetes Fangnetz sein. Die zweite Aufhängung muss so beschaffen und angebracht sein, dass bei einem Störfall der Hauptaufhängung kein Bestandteil der Installation herunterfallen kann.
- Seite 8 Bitte beachten Sie: Geräte können beim Herabstürzen zu schwerwiegenden Verletzungen führen! Haben Sie Zweifel an der Sicherheit einer möglichen Installationsform, dann führen Sie die Installation des Geräts NICHT durch! Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen.
-
Seite 9: Einleitung
2. Einleitung Vielen Dank für den Kauf des Strobe LED 100DMX. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 3. Verbindungen 3.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die... - Seite 10 120Ω PIN 3 PIN 2 Wenn Sie einen Controller mit 5Pin Ausgang benutzen wollen, benötigen Sie einen Adapter von 5Pin auf 3Pin. 10 / 16...
-
Seite 11: Bedienung
4. Bedienung Um in das Menü zu gelangen, drücken Sie MENU. Mit UP/DOWN können Sie durch das Menü scrollen. Wenn Sie den gewünschten Menüpunkt erreicht haben drücken Sie ENTER. Mit UP/DOWN können Sie die gewünschten Einstellungen vornehmen. Bestätigen Sie mit ENTER. 4.1. -
Seite 12: Dmx Tabelle
5. DMX Tabelle 5.1. 3 Kanäle Kanal Wert von Wert bis Funktion Dimmer Geschwindigkeit Spezialeffekte 5.2. 4 Kanäle Kanal Wert von Wert bis Funktion Geschwindigkeit Dimmer Lampenlinie 1 Dimmer Lampenlinie 2 Spezialeffekte 12 / 16... -
Seite 13: Technische Daten
6. Technische Daten Stromversorgung Spannung AC110-240V, 50/60Hz Max. Leistungsaufnahme 120 W Akku Nein Lichtquelle LM Typ SMD LEDs Leistung 109,2 W Anzahl/Leistung 312/0,35 W Optik Flashrate 0-20 Flashes/s Anschlüsse Strom in P-Con blau Strom out Nein XLR in/out 3Pin Steuerung Sound-to-light Automatik Master-Slave... - Seite 14 14 / 16...
- Seite 15 15 / 16...
- Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
