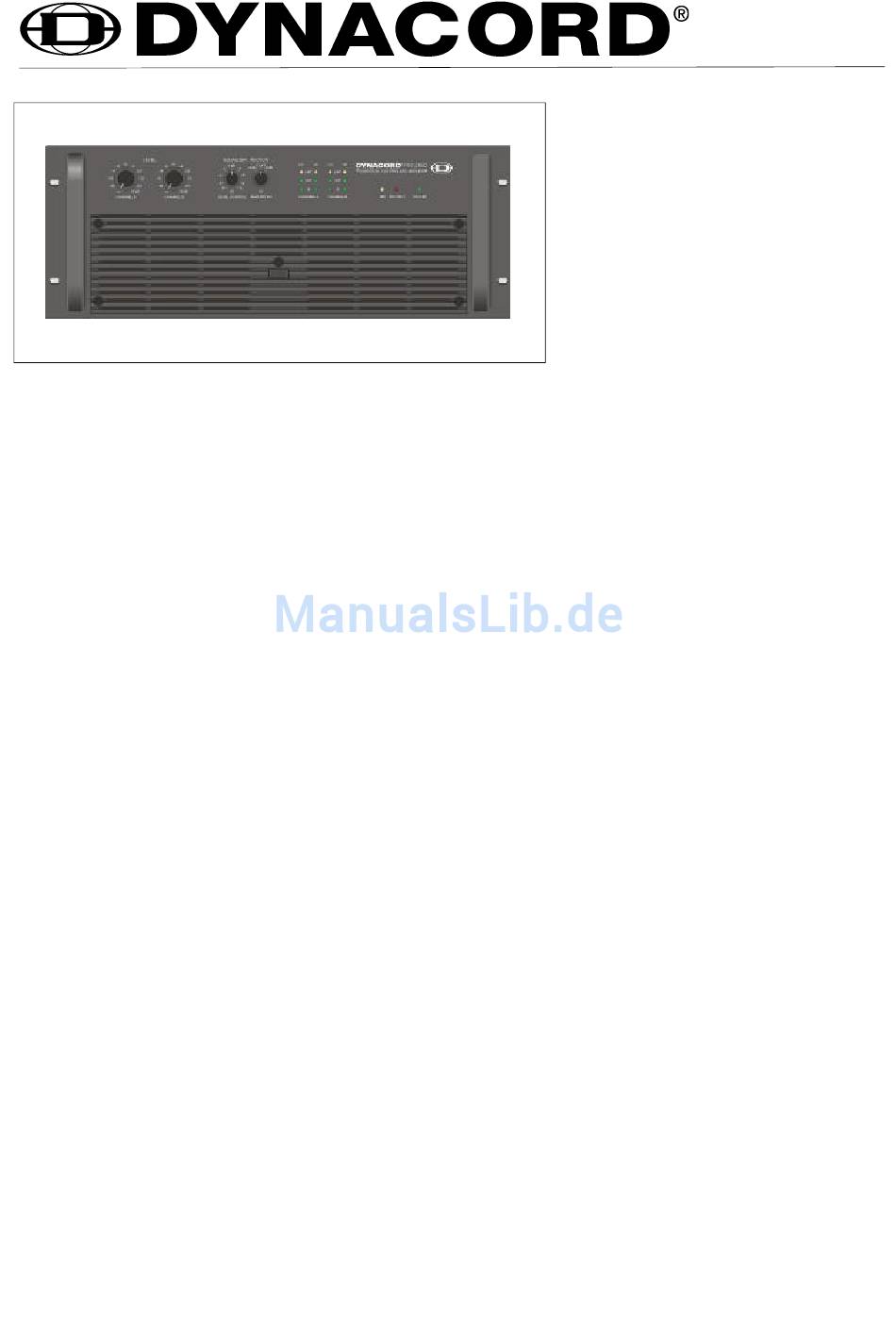

Dynacord PM 2600 Technische Informationen

Beschreibung

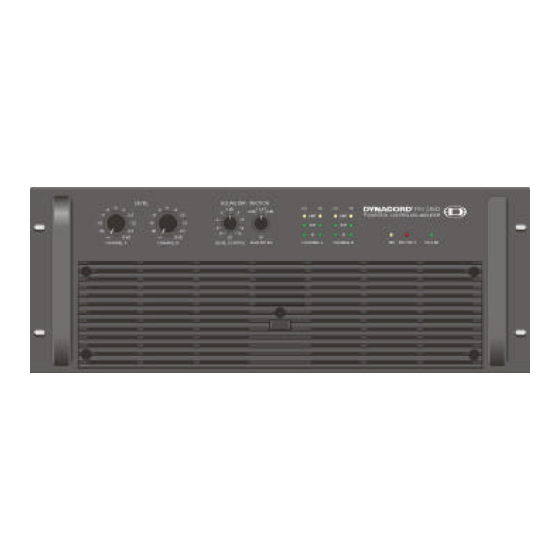

Die PM2600 ist eine universell einsetzbare 4-kanalige Control-
lerendstufe mit einer Gesamtausgangsleistung von 2600 Watt
an 4 Ohm zum einfachen Aufbau von professionellen Aktiv
2-Weg Sound Systemen mit Fullrangeboxen und Subwoofern.
In diese Controllerendstufe ist eine PowerMax12 Frequen-
zweiche, zahlreiche Prozessorfunktionen, Equalizer zur An-
passung an die Raumakustik bzw. Kabinette und umfassende
Schutzschaltungen integriert. Die 4 Endstufenblöcke der
PM2600 sind in der legendären "Linear Precision Topologie"
realisiert, wodurch die hochwertige Audioqualität gewährlei-
stet wird. Die Ausgangleistung beträgt 2 x 700W / 4 Ohm für
die LO Kanäle und 2 x 600W / 4 Ohm für die HI Kanäle. An
jeden Kanal können bis zu 3 Lautsprecher mit je 8 Ohm
Nennimpedanz angeschlossen werden. Die neuentwickelten
PowerMax12* Frequenzweichen nutzen Endstufenleistung
und die Übertragungseigenschaften von Fullrangeboxen und
Subwoofern optimal. Dadurch werden klanglich erheblich bes-
sere Ergebnisse mit geringerem Aufwand erzielt als mit einer
herkömmlichen aktiven Frequenzweiche. Die Trennfrequenz
von 110 Hz, ermöglicht den Anschluß von nahezu beliebigen
Fullrange-Subwoofer Kombinationen.
Equalizer Section
Zur Anpassung des Frequenzgangs im Mittenbereich an un-
terschiedliche Fullrangeboxen und unterschiedliche raumaku-
stische Situationen ist ein schaltbarer 4kHz Dip Equalizer
vorhanden. Für Beschallungsaufgaben im Nahfeld wird mit
diesem Equalizer ein eher zurückhaltendes Klangbild reali-
siert. In Stellung "FLAT" werden die Wiedergabeeigenschaften
des Sound Systems für größtes Durchsetzungsvermögen und
größte Reichweite optimiert. Die LO Kanäle können im Pegel
zwischen -8dB und +12dB bezogen auf die HI Ausgänge
eingestellt werden. Dadurch ist eine problemlose Anpassung
an die Raumakustik und unterschiedliche Boxentypen mög-
lich. Ein integriertes Lo-Cut Filter unterdrückt die unerwünsch-
ten Infraschall- und Rumpelfrequenzen.
LPN Prozessoren
Zur Linearisierung von Frequenz- und Phasengang der ange-
schlossenen Kabinette sind die patentierten LPN (Low Pass
Notch) Audioprozessoren integriert, die auf die typischen
Übertragungsfunktionen kleiner und mittelgroßer Fullrangeka-
binette und Subwoofer optimiert wurden. Zusammen mit den
PowerMax12 Frequenzweichen ergibt sich dadurch eine straf-
fe, konturierte Abstrahlung von Drums und Bass
Dynamische Limiter
Vier extrem schnelle Audioprozessoren überwachen perma-
nent die internen und externen Betriebszustände der vier
Endstufenblöcke und steuern bei akustisch wahrnehmbaren
Nichtlinearitäten die dynamischen Limiter. Dadurch ist auch
bei höchsten Lautstärken ein absolut verzerrungsarmes
Klangbild und ein zuverlässiger Schutz aller Lautsprecher-
komponenten gewährleistet.
Thermal Brain Circuits
Die Linear Precision Endstufenblöcke geben in Dynamikspit-
zen erheblich höhere Leistungen als 700W ab, wodurch die
extrem hohe Gesamtdynamik des Soundsystems gewährlei-
stet wird. Vier Thermal-Brain Schaltkreise bilden dabei das
thermische Verhalten typischer Lautsprecherkomponenten
nach und begrenzen bei dauerhafter Überlastung die den
Lautsprechern zugeführte Energie.
SPEAKON System Ausgangsbuchsen
Auf die SPEAKON Lautsprecherausgänge sind sowohl die LO
Endstufen (Pin1+, Pin1-) für die Subwoofer als auch die HI
Endstufen (Pin2+, Pin2-) für die Fullrangekabinette direkt ver-
drahtet. Mit 4-poligen DYNACORD System Lautsprecherka-
beln (PSS 404, PSS 415) lassen sich Aktiv 2-Weg Anlagen mit
Subwoofern problemlos, schnell und betriebssicher aufbauen,
da eine Verwechslung von LO und HI Kanälen nicht vorkom-
men kann. Die DYNACORD Fullrangekabinette der FORUM
Linie enthalten auf der Rückwand einen Systemschalter zum
Wechsel der Pinbelegung und können dadurch ohne Proble-
me sowohl in Aktiv 2-Wegsystemen mit Subwoofern als auch
in Fullrange Anlagen direkt eingesetzt werden.
Symmetrische XLR Eingänge
Die elektronisch symmetrierten XLR Eingänge sind jeweils mit
einer parallelgeschalteten XLR Buchse versehen von der aus
das Eingangssignal auf weitere Endstufen durchgeschleift
werden kann. Die Eingänge für Kanal A und Kanal B können
über diese Buchsen auch direkt verbunden werden wenn bei-
spielsweise jeweils eine PM2600 auf jeder Seite der Bühne
verwendet werden soll und Kanal A und Kanal B das gleiche
Signal übertragen sollen.
* Patents pending
Technische Informationen
Architects and engineers
specifications
PM 2600
DUAL ACTIVE 2-WAY
POWERMAX CONTROLLED
AMPLIFIER
