Positionsnummern - Dynacord Commander Bedienungsanleitung

26
3 5
O'.
13
2 11 12
24 23 22
2
6 8 9 10
7
15 16 17
14
25
20
19 18

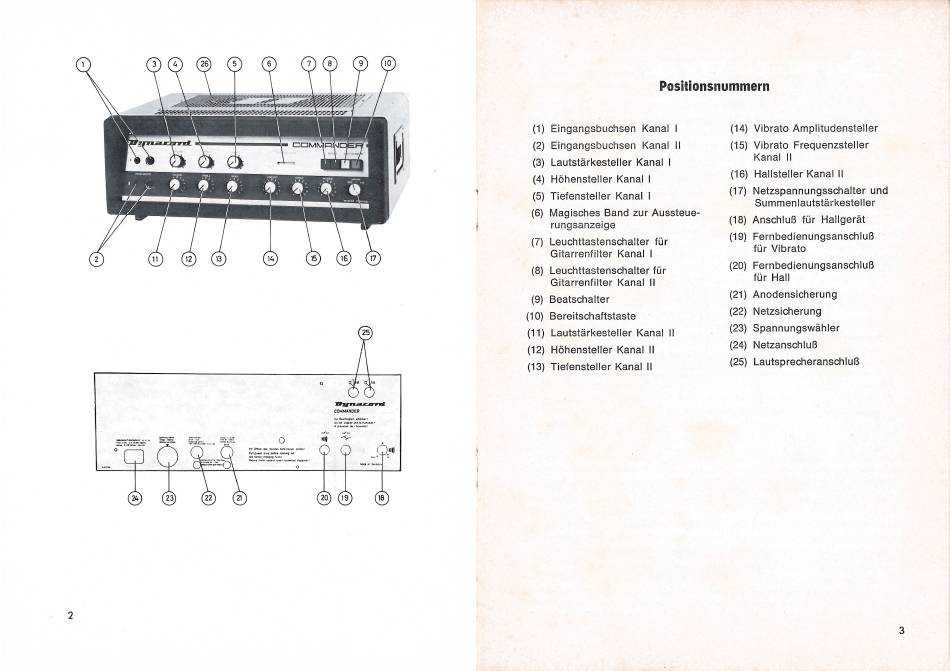

Positionsnummern

Eingangsbuchsen Kanal
(2) Eingangsbuchsen Kanal II
Lautstärkesteller Kanal I
(3)
Höhensteller Kanal I
(4)
(5) Tiefensteller Kanal I
(6) Magisches Band zur Aussteue-
rungsanzeige
(7) Leuchttastenschalter für
Gitarrenfilter Kanal I
(8) Leuchttastenschalter für
Gitarrenfilter Kanal II
(9)
Beatschalter
(10) Bereitschaftstaste
(11) Lautstärkesteller Kanal II
(12) Höhensteller Kanal II
(13) Tiefensteller Kanal II
(14) Vibrato Amplitudensteller
Vibrato Frequenzsteller
(15)
Kanal II
(16) Hallsteller Kanal II
(17) Netzspannungsschalter und
Summenlautstärkesteller
(18) Anschluß für Hallgerät
(19) Fernbedienungsanschluß
für Vibrato
(20) Fernbedienungsanschluß
für Hall
(21) Anodensicherung
(22) Netzsicherung
(23) Spannungswähler
(24) Netzanschluß
Lautsprecheranschluß
(25)
3
