5.3.4. DMX-Verknüpfung
Um mehrere Geräte über eine DMX-Datenverbindung zu verknüpfen, befolgen Sie die folgenden Schritte:
01) 01) Benutzen Sie ein 3-polig/5-polig DMX-Kabel, um den DMX OUT-Anschluss der Licht-Steuereinheit mit dem
DMX IN-Anschluss des ersten Geräts zu verbinden.
02) 02) Verbinden Sie den DMX OUT-Anschluss des ersten Geräts mit dem DMX IN-Anschluss des zweiten Geräts mit
einem 3-polig/5-polig DMX-Kabel.
03) 03) Wiederholen Sie Schritt 2, um alle Geräte in einer Verkettung zu verbinden.
04) 04) Schließen Sie einen DMX-Abschlusswiderstand (120 Ω) an den DMX OUT-Anschluss des letzten Geräts in der
Datenverbindung an.

5.3.5. DMX-Adressierung

Bei einer Einrichtung mit mehreren Geräten müssen Sie sicherstellen, dass Sie die DMX-Startadresse jedes Geräts
richtig einstellen. Die Goliath hat 5 DMX-Persönlichkeiten: RGBW-Modus (4 Kanäle), RAW-Modus (5 Kanäle),
Basismodus (13 Kanäle), Erweiterter Modus (19 Kanäle), Pixel Freak-Modus (433 Kanäle). Das Gerät hat auch
eine sechste Persönlichkeit mit 793 Kanälen, die nur mit Art-Net oder sACN (siehe
Seite 22) verfügbar ist.
Wenn Sie mehrere Geräte an eine Datenverbindung anschließen und sie z. B. im 19-Kanal-Modus verwenden
möchten, gehen Sie wie folgt vor:
01) 01) Setzen Sie die Anfangsadresse des ersten Geräts in der Datenverbindung auf 1 (001).
02) Setzen Sie die Anfangsadresse des zweiten Geräts auf der Datenverbindung auf 20 (020), da 1 + 19 = 20. 02)
03) Stellen Sie die Anfangsadresse des dritten Geräts auf der Datenverbindung auf 39 (039) ein, da 20 + 19 = 39. 03)
04) 04) Fahren Sie mit der Zuweisung der Startadressen der übrigen Geräte fort, indem Sie jedes Mal 19 zur
vorherigen Zahl addieren.
Wenn Sie mehrere Geräte auf einer Datenverbindung ansprechen, achten Sie darauf, dass sich die Kanäle
nicht überschneiden. Sie können Geräte, deren Kanäle sich überschneiden, nicht einzeln steuern.
Hinweis:
Die DMX-Verbindung ist auf 512 Kanäle begrenzt. Bei größeren Einrichtungen verbinden Sie die Geräte über
Art-Net- oder sACN-Protokolle (siehe
c
5.4. Ethernet-Verbindung
21
5.4. Ethernet-Verbindung
auf Seite 22).
Goliath

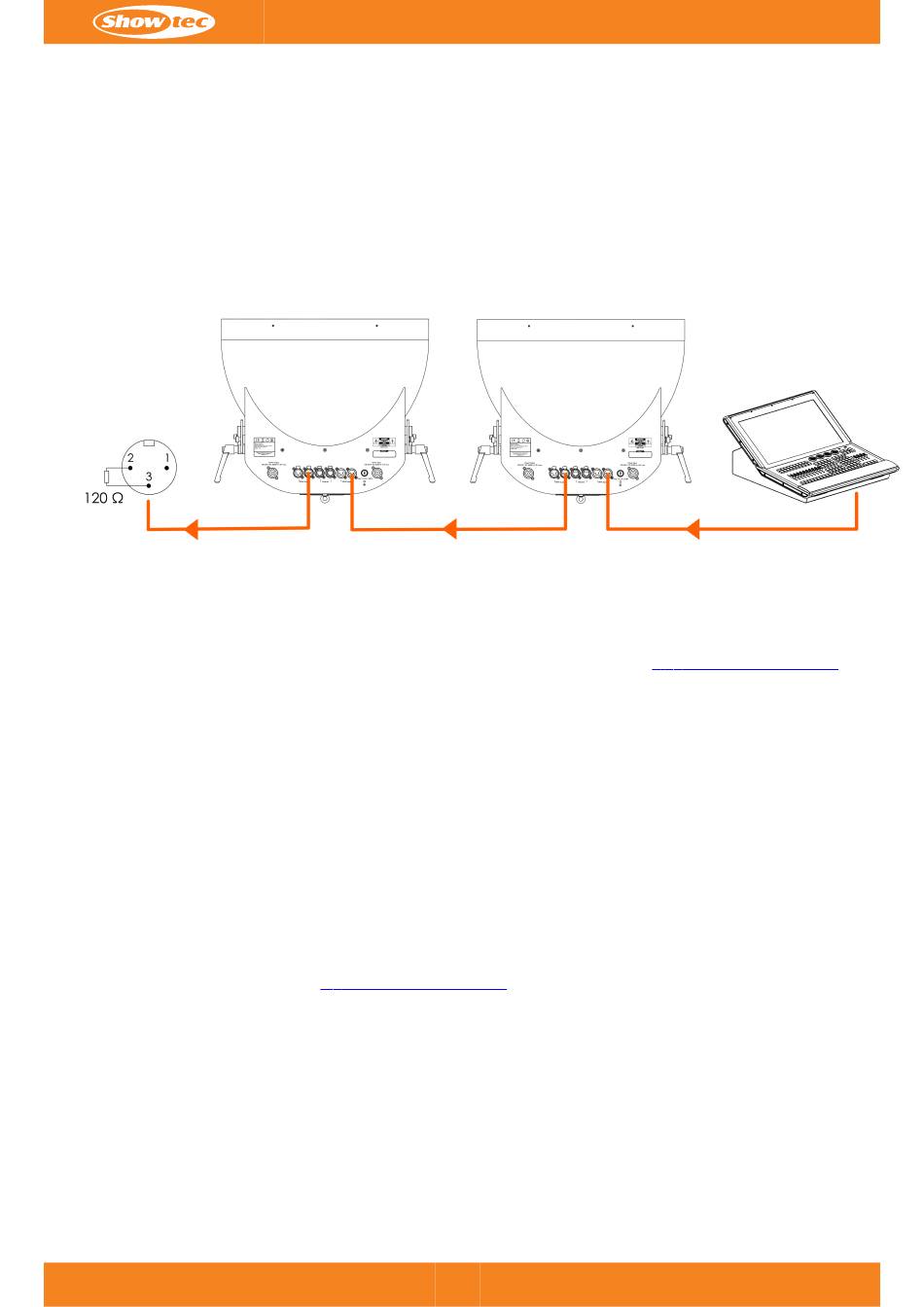

Abbildung 10
