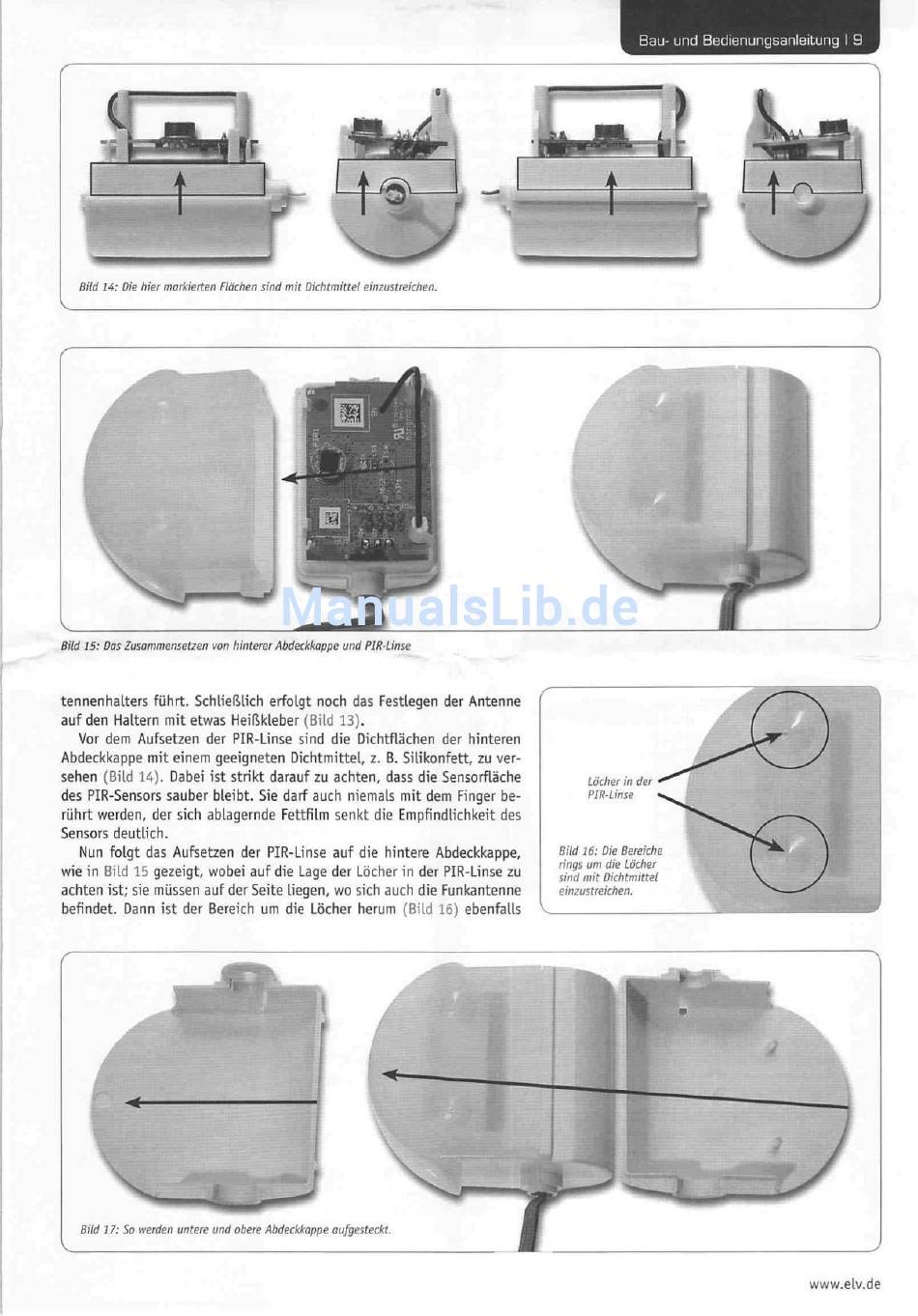

Bau- und Bedienungsanleitung I 9
r~
>
t
Bild 14: Die hier markierten Flächen sind mit Dichtmittel einzustreichen.
Bild 15: Das Zusammensetzen von hinterer Abdeckkappe und PIR-Linse
tennenhalters führt. Schließlich erfolgt noch das Festlegen der Antenne
auf den Haltern mit etwas Heißkleber (Bild 13).
Vor dem Aufsetzen der PIR-Linse sind die Dichtflächen der hinteren
Abdeckkappe mit einem geeigneten Dichtmittel, z. B. Silikonfett, zu ver-
sehen (Bild 14). Dabei ist strikt darauf zu achten, dass die Sensorfläche
des PIR-Sensors sauber bleibt. Sie darf auch niemals mit dem Finger be-
rührt werden, der sich ablagernde Fettfilm senkt die Empfindlichkeit des
Sensors deutlich.
Nun folgt das Aufsetzen der PIR-Linse auf die hintere Abdeckkappe,
wie in Bild 15 gezeigt, wobei auf die Lage der Löcher in der PIR-Linse zu
achten ist; sie müssen auf der Seite liegen, wo sich auch die Funkantenne
befindet. Dann ist der Bereich um die Löcher herum (Bild 16) ebenfalls
Löcher in der
PIR-Linse
Bild 16: Die Bereiche
rings um die Löcher
sind mit Dichtmittel
einzustreichen.
Bild 17: So werden untere und obere Abdeckkappe aufgesteckt.
www.elv.de
