4 I Bau- und Bedienungsanleitung
•\
r

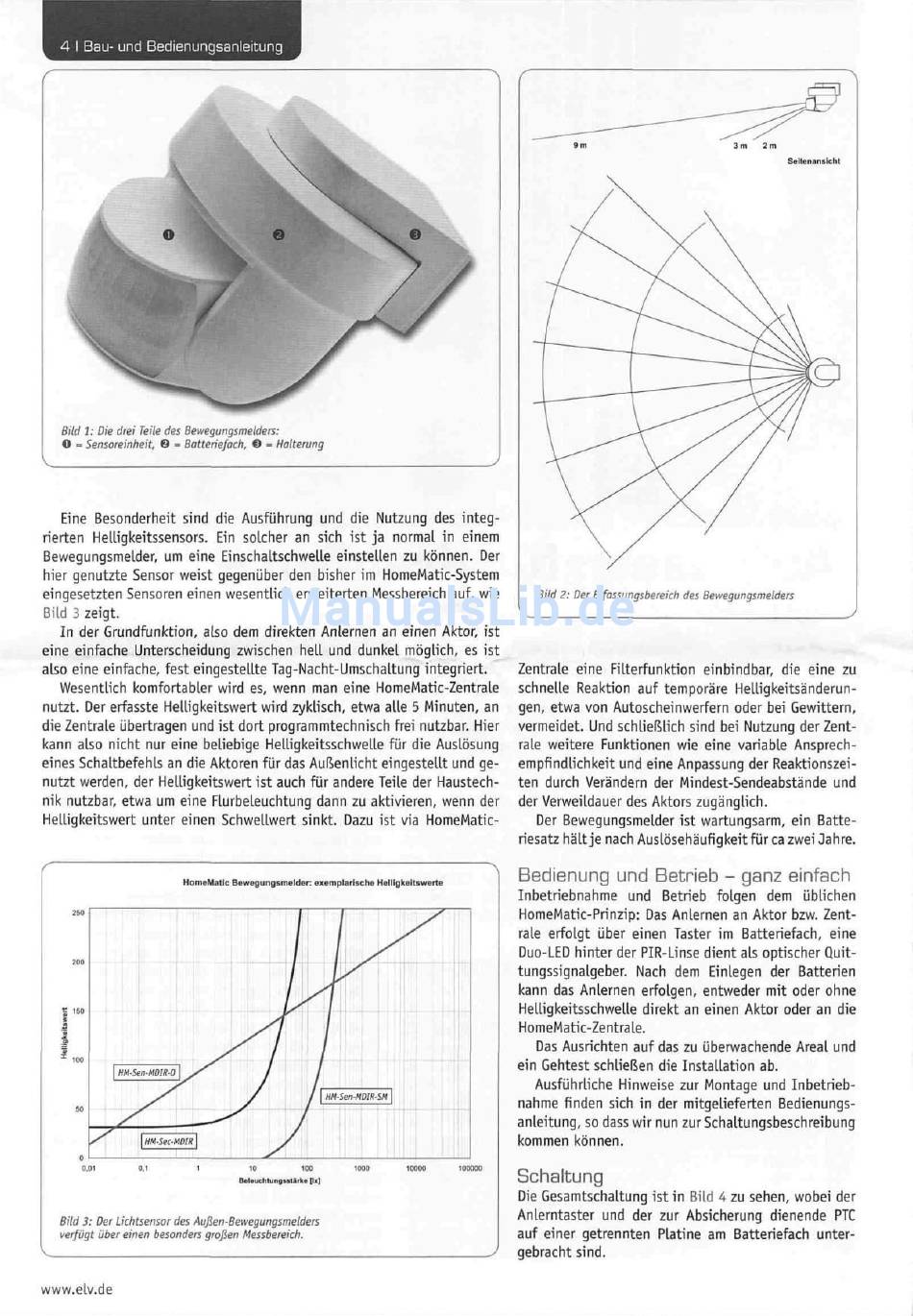

Bild 1: Die drei Teile des Bewegungsmelders:
O = Sensoreinheit, © = Batteriefach, © = Halterung
V .
Eine Besonderheit sind die Ausführung und die Nutzung des integ-
rierten Helligkeitssensors. Ein solcher an sich ist ja normal in einem
Bewegungsmelder, um eine Einschaltschwelle einstellen zu können. Der
hier genutzte Sensor weist gegenüber den bisher im HomeMatic-System
eingesetzten Sensoren einen wesentlich erweiterten Messbereich auf, wie
Bild 3 zeigt.
In der Grundfunktion, also dem direkten Anlernen an einen Aktor, ist
eine einfache Unterscheidung zwischen hell und dunkel möglich, es ist
also eine einfache, fest eingestellte Tag-Nacht-Umschaltung integriert.
Wesentlich komfortabler wird es, wenn man eine HomeMatic-Zentrale
nutzt. Der erfasste Helligkeitswert wird zyklisch, etwa alle 5 Minuten, an
die Zentrale übertragen und ist dort programmtechnisch frei nutzbar. Hier
kann also nicht nur eine beliebige Helligkeitsschwelle für die Auslösung
eines Schaltbefehls an die Aktoren für das Außenlicht eingestellt und ge-
nutzt werden, der Helligkeitswert ist auch für andere Teile der Haustech-
nik nutzbar, etwa um eine Flurbeleuchtung dann zu aktivieren, wenn der
Helligkeitswert unter einen Schwellwert sinkt. Dazu ist via HomeMatic-
HomeMatic Bewegungsmelder: exemplarische Helligkeitswerte
I '
5I
st
| HM-Sen-MDIR-0 | ^ r
j
/
\lM-Sec-MÜ!h
\
J
L
l
j/T
:"
1 | HM-Sen-HDIR-SM \
10
100
1000
10000
100000
Bolauchlungaslärke [l<]
Bild 3: Der Lichtsensor
des
Außen-Bewegungsmelders
verfügt über einen besonders großen
Messbereich.
Seitenansicht
Bild 2: Der Erfassungsbereich
des
Bewegungsmelders
Zentrale eine Filterfunktion einbindbar, die eine zu
schnelle Reaktion auf temporäre Helligkeitsänderun-
gen, etwa von Autoscheinwerfern oder bei Gewittern,
vermeidet. Und schließlich sind bei Nutzung der Zent-
rale weitere Funktionen wie eine variable Ansprech-
empfindlichkeit und eine Anpassung der Reaktionszei-
ten durch Verändern der Mindest-Sendeabstände und
der Verweildauer des Aktors zugänglich.
Der Bewegungsmelder ist wartungsarm, ein Batte-
riesatz hält je nach Auslösehäufigkeit für ca zwei Jahre.
Bedienung und Betrieb - ganz einfach
Inbetriebnahme und Betrieb folgen dem üblichen
HomeMatic-Prinzip: Das Anlernen an Aktor bzw. Zent-
rale erfolgt über einen Taster im Batteriefach, eine
Duo-LED hinter der PIR-Linse dient als optischer Quit-
tungssignalgeber. Nach dem Einlegen der Batterien
kann das Anlernen erfolgen, entweder mit oder ohne
Helligkeitsschwelle direkt an einen Aktor oder an die
HomeMatic-Zentrale.
Das Ausrichten auf das zu überwachende Areal und
ein Gehtest schließen die Installation ab.
Ausführliche Hinweise zur Montage und Inbetrieb-
nahme finden sich in der mitgelieferten Bedienungs-
anleitung, so dass wir nun zur Schaltungsbeschreibung
kommen können.
Schaltung
Die Gesamtschaltung ist in Bild 4 zu sehen, wobei der
Anlerntaster und der zur Absicherung dienende PTC
auf einer getrennten Platine am Batteriefach unter-
gebracht sind.
