Bau- und Bedienungsanleitung I 7
1. Gelenkträger
2. Untere Abdeckkappe
3. O-Ringe, 2 Stück
4. Hintere Abdeckkappe
5. Membran,
12 mm Durchmesser
6. Basis-Leiterplatte
7. PIR-Linse
8. Obere Abdeckkappe
9. Lager
10. Taster-Leiterplatte
11. Batteriefach
12. Schrauben,
3 Stück, 2,2 x 8 mm, TORX 6
13. Hinterer Batterie-
Brückenkontakt
14. Batterie-Minus-Kontakt
15. Batterie-Plus-Kontakt
16. Vorderer Batterie-
Briickenkontakt
17. Batteriefach deckel
18. Schrauben,
4 Stück, 1,8 x 6 mm, TORX 6
19. Halterung Unterteil
20. Zugfeder
21. Riegel
22. Halterung Oberteil

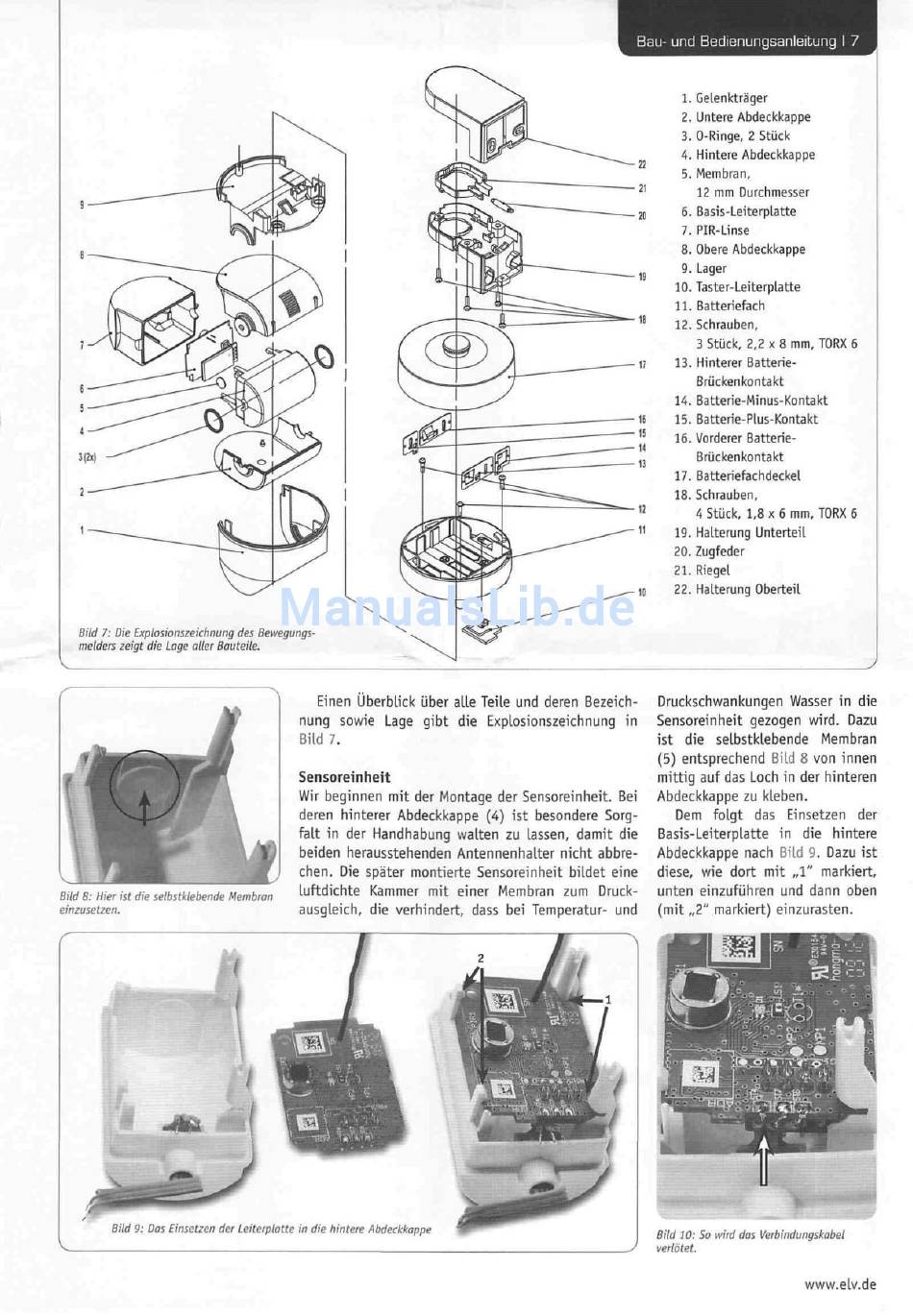

Bild 7: Die Explosionszeichnung des Bewegungs
meiders zeigt die Lage alter Bauteile.
Bild 8: Hier ist die selbstklebende Membran
einzusetzen.
Einen Überblick über alle Teile und deren Bezeich-
nung sowie Lage gibt die Explosionszeichnung in
Bild 7.
Sensoreinheit
Wir beginnen mit der Montage der Sensoreinheit. Bei
deren hinterer Abdeckkappe (4) ist besondere Sorg-
falt in der Handhabung walten zu lassen, damit die
beiden herausstehenden Antennenhalter nicht abbre-
chen. Die später montierte Sensoreinheit bildet eine
luftdichte Kammer mit einer Membran zum Druck-
ausgleich, die verhindert, dass bei Temperatur- und
Druckschwankungen Wasser in die
Sensoreinheit gezogen wird. Dazu
ist
die
selbstklebende
Membran
(5) entsprechend Bild 8 von innen
mittig auf das Loch in der hinteren
Abdeckkappe zu kleben.
Dem folgt
das Einsetzen der
Basis-Leiterplatte in die
hintere
Abdeckkappe nach Bild 9. Dazu ist
diese, wie dort mit „ 1 " markiert,
unten einzuführen und dann oben
(mit „ 2 " markiert) einzurasten.
Bild 9: Das Einsetzen der Leiterplatte in die hintere Abdeckkappe
Bild 10: So wird das Verbindungskabel
verlötet.
