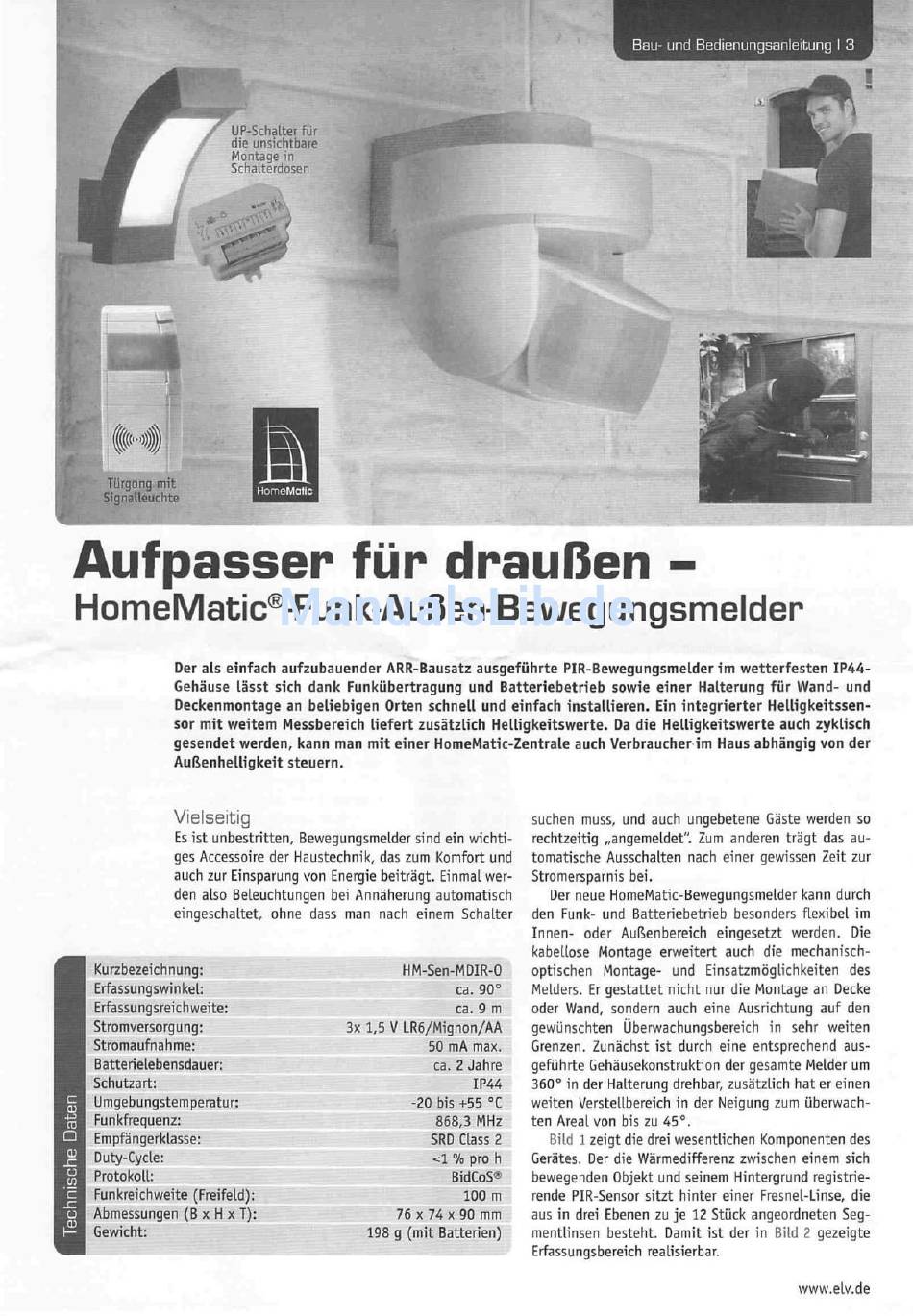

Bau- und Bedienungsanleitung I 3
UP-Schalter für
die unsichtbare
Montage in
Schalterdosen
Türgong mit
Signalleuchte
Aufpasser für draußen -
HomeMatic®-Funk-Außen-Bewegungsmelder
Der als einfach aufzubauender ARR-Bausatz ausgeführte PIR-Bewegungsmelder im wetterfesten IP44-
Gehäuse lässt sich dank Funkübertragung und Batteriebetrieb sowie einer Halterung für Wand- und
Deckenmontage an beliebigen Orten schnell und einfach installieren. Ein integrierter Helligkeitssen-
sor mit weitem Messbereich liefert zusätzlich Helligkeitswerte. Da die Helligkeitswerte auch zyklisch
gesendet werden, kann man mit einer HomeMatic-Zentrale auch Verbraucher im Haus abhängig von der
Außenhelligkeit steuern.
Vielseitig
Es ist unbestritten, Bewegungsmelder sind ein wichti-
ges Accessoire der Haustechnik, das zum Komfort und
auch zur Einsparung von Energie beiträgt. Einmal wer-
den also Beleuchtungen bei Annäherung automatisch
eingeschaltet, ohne dass man nach einem Schalter
Hui
Hü
rvurzuezeicnnung:
Erfassungswinkel:
Erfassungsreichweite:
Stromversorgung:
Stromaufnahme:
Batterielebensdauer:
Schutzart:
Umgebungstemperatur:
Funkfrequenz:
Empfängerklasse:
Duty-Cycle:
Protokoll:
Funkreichweite (Freifeld):
\
/
Abmessungen (B x H x T):
Gewicht:
3x1,5
198
nm-ien-piuiK-u
ca. 90°
ca. 9 m
V LR6/Mignon/AA
50 mA max.
ca. 2 Jahre
IP44
-20 bis +55 °C
868,3 MHz
SRD Class 2
<1 % pro h
BidCoS®
100 m
76 x 74 x 90 mm
g (mit Batterien)
suchen muss, und auch ungebetene Gäste werden so
rechtzeitig „angemeldet". Zum anderen trägt das au-
tomatische Ausschalten nach einer gewissen Zeit zur
Stromersparnis bei.
Der neue HomeMatic-Bewegungsmelder kann durch
den Funk- und Batteriebetrieb besonders flexibel im
Innen- oder Außenbereich eingesetzt werden. Die
kabellose Montage erweitert auch die mechanisch-
optischen Montage- und Einsatzmöglichkeiten des
Melders. Er gestattet nicht nur die Montage an Decke
oder Wand, sondern auch eine Ausrichtung auf den
gewünschten Überwachungsbereich in sehr weiten
Grenzen. Zunächst ist durch eine entsprechend aus-
geführte Gehäusekonstruktion der gesamte Melder um
360° in der Halterung drehbar, zusätzlich hat er einen
weiten Verstellbereich in der Neigung zum überwach-
ten Areal von bis zu 4 5 ° .
Bild 1 zeigt die drei wesentlichen Komponenten des
Gerätes. Der die Wärmedifferenz zwischen einem sich
bewegenden Objekt und seinem Hintergrund registrie-
rende PIR-Sensor sitzt hinter einer Fresnel-Linse, die
aus in drei Ebenen zu je 12 Stück angeordneten Seg-
mentlinsen besteht. Damit ist der in Bild 2 gezeigte
Erfassungsbereich realisierbar.
www.elv.de
