Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für HomeMatic IP HmIP-SMI55-2
Inhaltszusammenfassung für HomeMatic IP HmIP-SMI55-2

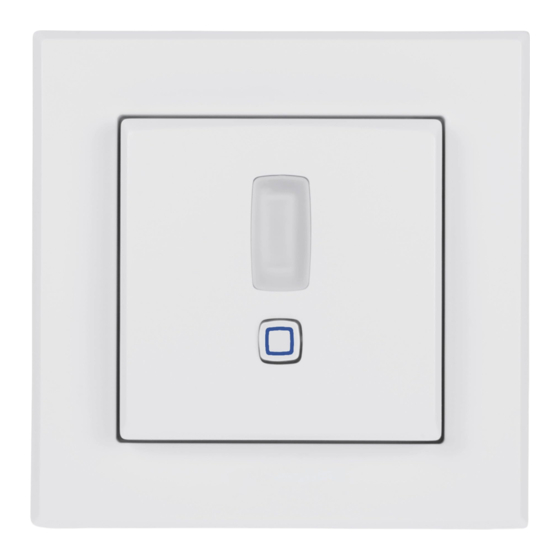

- Seite 1 Montage- und Bedienungsanleitung Mounting instruction and operating manual Bewegungsmelder für 55er S. 2 Rahmen – innen Motion Detector for 55mm p. 30 frames – indoor HmIP-SMI55-2...
-
Seite 2: Lieferumfang
Lieferumfang Anzahl Bezeichnung Homematic IP Bewegungsmelder für 55er Rahmen – innen Wechselrahmen Montageplatte Doppelseitige Klebestreifen Schrauben 3,0 x 30 mm Dübel 5 mm 1,5 V LR03/Micro/AAA Batterien Bedienungsanleitung Dokumentation © 2020 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des... -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ...........8 Gefahrenhinweise ............8 Funktion und Geräteübersicht ........10 Allgemeine Systeminformationen ......11 Montage ................12 Klebestreifenmontage ............12 Schraubmontage ..............13 Montage in Mehrfachkombinationen ......16 Inbetriebnahme .............. 17 Funktionstest ..............19 Bedienung ................19 Batterien wechseln ............20 10 Fehlerbehebung .............22 10.1 Schwache Batterien ............ -
Seite 8: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home- matic IP Gerät in Betrieb nehmen. Bewahren Sie die An- leitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Seite 9 Gefahrenhinweise Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Ein- fluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, über- mäßiger Kälte und keinen mechanischen Belas- tungen aus. Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen.
-
Seite 10: Funktion Und Geräteübersicht
Bewegungen und dank eines integrierten Däm- merungssensors auch die Umgebungshelligkeit. Zusätz- lich verfügt das Gerät über zwei Tasten, mit denen andere Homematic IP Geräte gesteuert werden können, um z. B. Licht ein- oder auszuschalten. Mit einer Erfassungsreichweite von bis zu 6 Metern und einem Erfassungswinkel von ca. -
Seite 11: Allgemeine Systeminformationen
Systemtaste (Anlerntaste und LED) Taste Kanal 2 Montageplatte Allgemeine Systeminformationen Dieses Gerät ist Teil des Homematic IP Smart-Home- Systems und kommuniziert über das Homematic IP Funkprotokoll. Alle Geräte des Systems können komfor- tabel und individuell per Smartphone über die Home- matic ... -
Seite 12: Montage
Montage Montage Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen. Sie können den Bewegungsmelder entweder im mitge- lieferten Wechselrahmen (A) montieren oder ihn bequem in eine bestehende Schalterserie integrieren (s. „5.3 Mon- tage in Mehrfachkombinationen“ auf Seite 16). Bei der Montage im Wechselrahmen können Sie den Be- wegungsmelder •... -
Seite 13: Schraubmontage
Montage Achten Sie darauf, dass der Montageuntergrund glatt, eben, unbeschädigt, sauber, fett- sowie lö- sungsmittelfrei und nicht zu kühl ist, damit der Klebestreifen langfristig haften kann. Befestigen Sie die Klebestreifen (H) auf der Rück- • seite der Montageplatte (G) in den dafür vorge- sehenen Markierungen. - Seite 14 Montage • Zeichnen Sie zwei der Bohrlöcher (J) anhand der Montageplatte (diagonal gegenüberliegend) mit einem Stift an der Wand an (s. Abbildung 3). • Bohren Sie die vorgezeichneten Löcher. Bei Steinwänden verwenden Sie einen 5 mm Bohrer für die Dübel. Bei Holzwänden können Sie einen 1,5 mm Bohrer verwenden, um das Eindre- hen der Schrauben zu erleichtern.
- Seite 15 Montage Durch eine unsachgemäße Installation gefährden Sie • Ihr eigenes Leben; • das Leben der Nutzer der elektrischen Anlage. Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden. Wenden Sie sich an einen Elektroinstallateur! Erforderliche Fachkenntnisse für die Installation: Für die Installation sind insbesondere folgende Fachkenntnisse erforder-...
-
Seite 16: Montage In Mehrfachkombinationen
Wand befestigen. Bei der Montage in Mehrfachkom- binationen ist darauf zu achten, dass die Montageplatte des Bewegungsmelders bündig neben bereits befestigten Montageplatten/Tragringen angebracht und daran aus- gerichtet wird. Eine Übersicht mit den kompatiblen Schalterserien finden Sie im Downloadbereich unter www.homematic-ip.com. -
Seite 17: Inbetriebnahme
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Inbetriebnahme beginnen. Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu kön- nen. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points. - Seite 18 Inbetriebnahme dem Rahmen heraus (s. Abbildung 5). • Drehen Sie die Elektronikeinheit auf die Rückseite. • Ziehen Sie den Isolierstreifen aus dem Batterie- fach der Elektronikeinheit heraus, um das Gerät zu aktivieren. Der Anlernmodus ist für 3 Minuten aktiv. Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (E) kurz drücken (s.
-
Seite 19: Funktionstest
Funktionstest • Wählen Sie aus, in welchen Anwendungen (z. B. Licht und/oder Sicherheit) Sie Ihr Gerät verwen- den möchten. • Ordnen Sie das Gerät in der App einem Raum zu und vergeben Sie einen Namen für das Gerät. Funktionstest Der Funktionstest wird nur aktiviert, wenn der Be- wegungsmelder bereits angelernt wurde. -
Seite 20: Batterien Wechseln
Batterien wechseln Batterien wechseln Wird eine leere Batterie in der App bzw. am Gerät an- gezeigt (s. „10.4 Fehlercodes und Blinkfolgen“ auf Seite 24), tauschen Sie die verbrauchten Batterien gegen zwei neue Batterien des Typs LR03/Micro/AAA aus. Be- achten Sie dabei die richtige Polung der Batterien. Um die Batterien des Bewegungsmelders zu wechseln, gehen Sie wie folgt vor: •... - Seite 21 Batterien wechseln die Blinkfolgen der LED (s. „10.4 Fehlercodes und Blinkfolgen“ auf Seite 24). Nach dem Einlegen der Batterie führt der Bewegungsmel- der zunächst einen Selbsttest für ca. 2 Sekunden durch. Danach erfolgt die Initialisierung. Den Abschluss bildet die Test-Anzeige: oranges und grünes Leuchten. Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterien.
-
Seite 22: Fehlerbehebung
Fehlerbehebung Fehlerbehebung 10.1 Schwache Batterien Wenn es der Spannungswert zulässt, ist der Bewegungs- melder auch bei niedriger Batteriespannung betriebs- bereit. Je nach Beanspruchung kann evtl. nach kurzer Erholungszeit der Batterien wieder mehrfach gesendet werden. Ist die Batteriespannung niedrig, wird dies in der Home- matic IP App und am Gerät über die LED (E) angezeigt (s. -
Seite 23: Duty Cycle
Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % nor- menkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. -
Seite 24: Fehlercodes Und Blinkfolgen
Fehlerbehebung 10.4 Fehlercodes und Blinkfolgen Blinkcode Bedeutung Lösung Kurzes Funküber- Warten Sie, bis die oranges tragung/ Übertragung beendet Blinken Sendeversuch/ ist. Datenübertra- gung 1x langes Vorgang Sie können mit der grünes bestätigt Bedienung fortfahren. Leuchten 1x langes Vorgang Versuchen Sie es rotes fehlgeschla- erneut (oder vgl. - Seite 25 Fehlerbehebung Kurzes oran- Anlernmodus Geben Sie die letzten ges Blinken aktiv vier Ziffern der (alle 10 s) (für 3 Minuten) Geräte-Seriennummer zur Bestätigung ein (s. „6 Inbetriebnahme“ auf Seite 17). Grünes Funktionstest Warten Sie, bis der Blinken Funktionstest nach 10 (jeweils für Minuten vorüber ist (s.
-
Seite 26: Wiederherstellung Der Werkseinstellungen
Wiederherstellung der Werkseinstellungen Die Werkseinstellungen des Gerätes können wie- derhergestellt werden. Dabei gehen alle Einstel- lungen verloren. Um die Werkseinstellungen des Bewegungsmelders wie- derherzustellen, gehen Sie wie folgt vor: Fassen Sie die Elektronikeinheit (B) des Bewe- • gungsmelders seitlich an und ziehen Sie sie aus dem Rahmen heraus (s. -
Seite 27: Wartung Und Reinigung
Wartung und Reinigung Das Gerät ist für Sie bis auf einen eventuell erforder- lichen Batteriewechsel wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft. Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffge- häuse und die Beschriftung können dadurch angegriffen werden. -
Seite 28: Technische Daten
Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Home- matic IP HmIP-SMI55-2 der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätserklä- rung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com Technische Daten Geräte-Kurzbezeichnung: HmIP-SMI55-2... - Seite 29 Technische Änderungen vorbehalten. Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
-
Seite 30: Package Contents
Package contents Quantity Description Homematic IP Motion Detector for 55mm frames – indoor Clip-on frame Mounting plate Double-sided adhesive strips Screws 3.0 x 30 mm Plugs 5 mm 1.5 V LR03/micro/AAA batteries User manual Documentation © 2020 eQ-3 AG, Germany All rights reserved. - Seite 31 Table of contents Information about this manual........32 Hazard information ............32 Function and device overview ........34 General system information ........35 Mounting ................36 Adhesive strip mounting ........... 36 Screw mounting..............37 Installation in multiple combinations ......40 Start-up ................40 Function test ..............43 Operation .................43 Replacing batteries ............43 10 Troubleshooting .............45...
-
Seite 32: Information About This Manual
Information about this manual Please read this manual carefully before beginning op- eration with your Homematic IP component. Keep the manual so you can refer to it at a later date if you need to. If you hand over the device to other persons for use, please hand over this manual as well. - Seite 33 Hazard information The device may only be operated in dry and dust- free environment and must be protected from the effects of moisture, vibrations, solar or other methods of heat radiation, excessive cold and mechanical loads. The device is not a toy; do not allow children to play with it.
-
Seite 34: Function And Device Overview
It is compatible with a number of different surfaces including furniture, brick walls, tiles or glass. It is also possible to integrate the Homematic IP Motion De- tector into existing switches. -
Seite 35: General System Information
Push-button channel 2 Mounting plate General system information This device is part of the Homematic IP smart home system and works with the Homematic IP protocol. All devices of the system can be configured comfortably and individually with the user interface of the Central Control Unit CCU2/CCU3 or flexibly via the Homematic ... -
Seite 36: Mounting
Mounting Mounting Please read this entire section before starting to mount the device. You can use the supplied clip-on frame (A) to mount the motion detector or easily integrate it into an existing switch range (see „5.3 Installation in multiple combina- tions“... -
Seite 37: Screw Mounting
Mounting • Fix the adhesive strips (H) on the back side of the mounting plate (G) in the provided area. You should be able to read the letters on the back side (I) (see figure 2). • Remove the protective film from the adhesive strips. - Seite 38 Mounting If you are working with a stone wall, drill the marked two 5 mm holes and insert the plugs sup- plied. If you are working with a wooden wall, you can pre-drill 1.5 mm holes to make screws easier to insert. •...
- Seite 39 Mounting Incorrect installation also means that you are running the risk of serious damage to property, e.g. because of a fire. You may be personally liable in the event of injuries or damage to property. Contact an electrical installer! Specialist knowledge required for installation: The following specialist knowledge is particularly important during installation: •...
-
Seite 40: Installation In Multiple Combinations
Start-up Please read this entire section before starting to use the device. First set up your Homematic IP Access Point via the Homematic IP app to enable operation of other Homematic IP devices within your system. For further information, please refer to the oper-... - Seite 41 Homematic IP User Guide, available for download in the download area of www.homematic-ip.com. To integrate the motion detector into your system and enable it to communicate with other Homematic IP devices, you must teach-in the device to your Homematic IP Access Point first.
- Seite 42 Start-up • Your device will automatically appear in the Homematic IP app. • To confirm, please enter the last four digits of the device number (SGTIN) in your app or scan the QR code. Therefore, please see the sticker sup- plied or attached to the device.
-
Seite 43: Function Test
Function test Function test The function test is only activated if the motion detector has already been connected. Up to 10 minutes after connecting the device or estab- lishing the power supply (if the device has already been connected), the device LED (E) indicates detected mo- vements. - Seite 44 Replacing batteries To replace the batteries of the motion detector, please proceed as follows: Once mounted, the electronic unit (B) of the • motion detector can easily be pulled out of the frame (A) and removed from the mounting plate (G).
-
Seite 45: Troubleshooting
If the battery voltage is too weak, this will be displayed in the Homematic IP app and directly on the device via the device LED (E) (see „10.4 Error codes and flashing se- quences“... -
Seite 46: Command Not Confirmed
Devices must cease transmission when they reach the 1% limit until this time restriction comes to an end. Homematic IP devices are designed and produced with 100% conformity to this regulation. During normal operation, the duty cycle is not usually reached. -
Seite 47: Error Codes And Flashing Sequences
Troubleshooting stances during start-up or initial installation of a system. If the duty cycle is exceeded, this is indicated by one long red lighting of the device LED (E), and may manifest itself in the device temporarily working incorrectly. The device starts working correctly again after a short period (max. - Seite 48 Troubleshooting Short orange Teach-in mode Please enter the last flashing (every active four numbers of the 10 s) (for 3 minutes) device serial number to confirm (see „6 Start-up“ on page 40). Green flashing Functional test Please wait until the (for one function test has fin- second each)
-
Seite 49: Restore Factory Settings
Restore factory settings Restore factory settings The factory settings of the device can be re- stored. If you do this, you will lose all your set- tings. To restore the factory settings of the motion detector, please proceed as follows: To remove the electronic unit (B) of the motion •... -
Seite 50: Maintenance And Cleaning
Maintenance and cleaning Maintenance and cleaning The device does not require you to carry out any maintenance other than replacing the battery when necessary. Enlist the help of an expert to carry out any repairs. Clean the device using a soft, lint-free cloth that is clean and dry. -
Seite 51: Technical Specifications
Technical specifications Hereby, eQ-3 AG, Maiburger Str. 29, 26789 Leer/Germany declares that the radio equipment type Homematic IP HmIP-SMI55-2 compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.homematic-ip.com Technical specifications... - Seite 52 Technical specifications Subject to technical changes. Instructions for disposal Do not dispose of the device with regular domes- tic waste! Electronic equipment must be dis- posed of at local collection points for waste elec- tronic equipment in compliance with the Waste Electrical and Electronic Equipment Directive.
- Seite 53 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
