12 I Bau- und Bedienungsanleitung

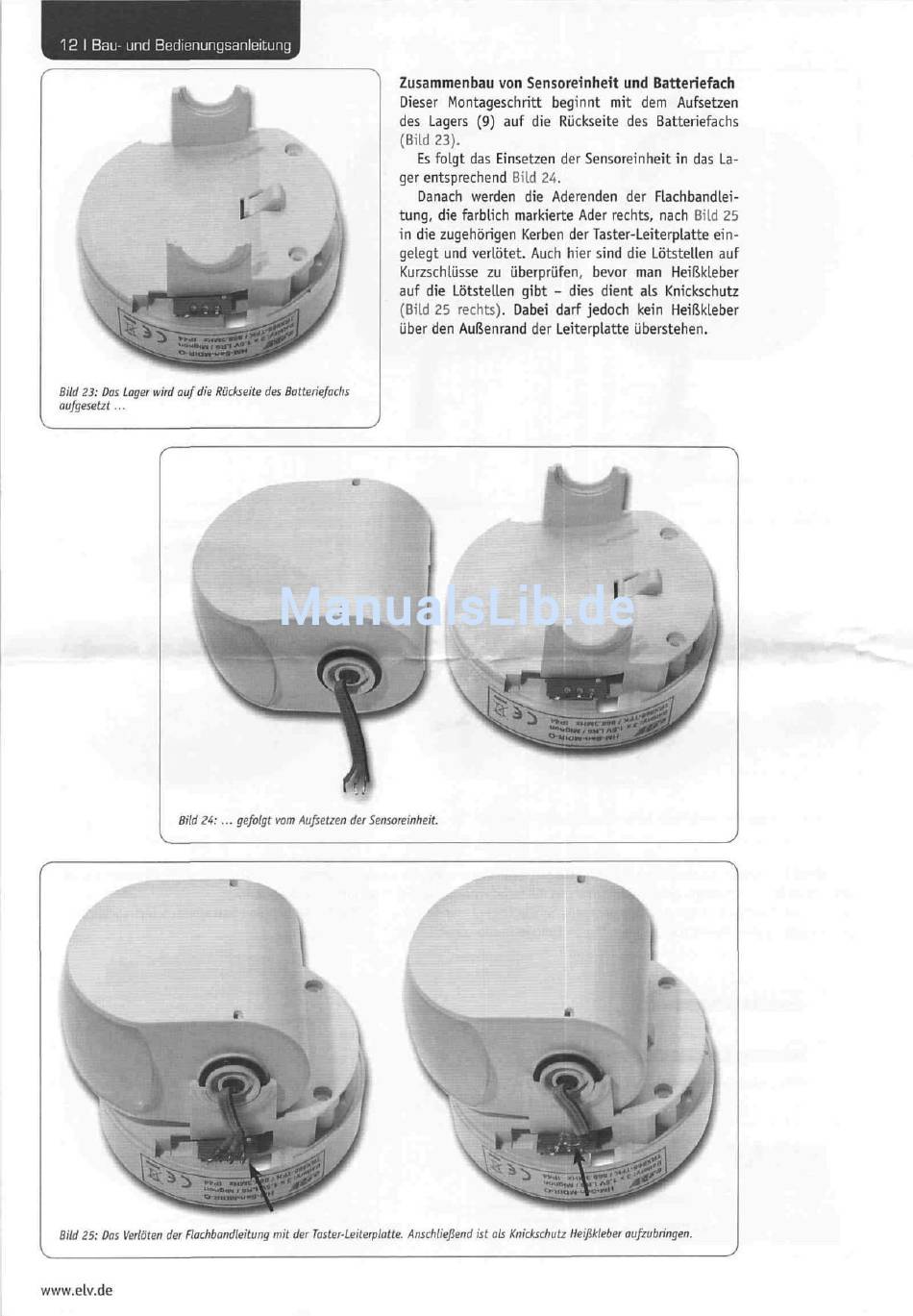

Bild 23.
aufgese
\
Das Lager wir
tzt ...
1
i
.0f>
i —
i auf die Rückseite des Batteriefachs
Zusammenbau von Sensoreinheit und Batteriefach
Dieser Montageschritt beginnt mit dem Aufsetzen
des Lagers (9) auf die Rückseite des Batteriefachs
(Bild 23).
Es folgt das Einsetzen der Sensoreinheit in das La-
ger entsprechend Bild 24.
Danach werden die Aderenden der Flachbandlei-
tung, die farblich markierte Ader rechts, nach Bild 25
in die zugehörigen Kerben der Taster-Leiterplatte ein-
gelegt und verlötet. Auch hier sind die Lötstellen auf
Kurzschlüsse zu überprüfen, bevor man Heißkleber
auf die Lötstellen gibt - dies dient als Knickschutz
(Bild 25 rechts). Dabei darf jedoch kein Heißkleber
über den Außenrand der Leiterplatte überstehen.
Bild 24:... gefolgt vom Aufsetzen der Sensoreinheit.
,..,,.,
" > ' . [ . _ . ,
Bild 25: Das Verlöten der Flachbandleitung mit der Taster-Leiterplatte. Anschließend ist als Knickschutz Heißkleber aufzubringen.
