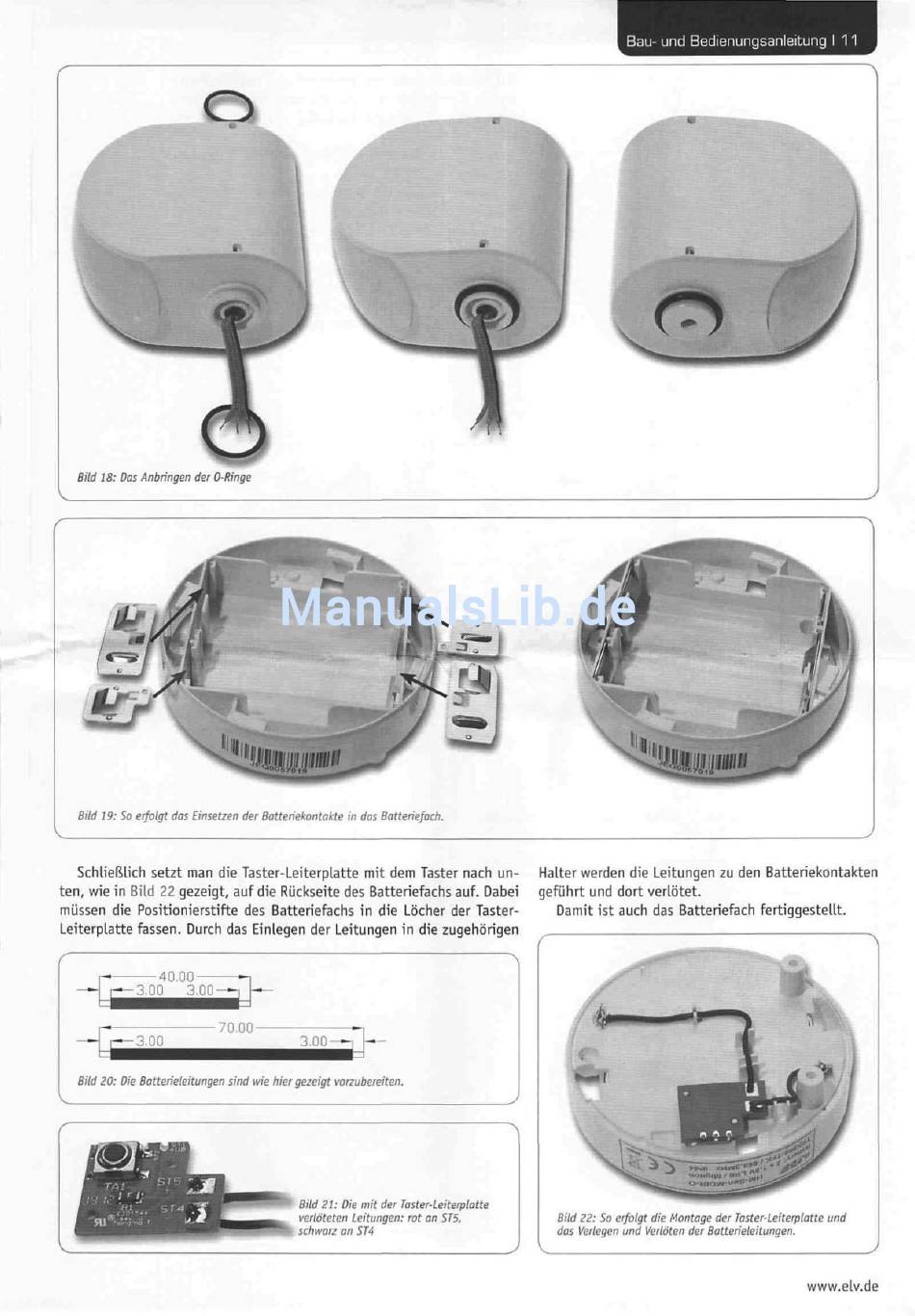

Bau- und Bedienungsanleitung I 11
Bild 18: Das Anbringen der O-Ringe
1
ihr
i
Bild 19: So erfolgt das Einsetzen der Batteriekontakte in das Batteriefach.
Schließlich setzt man die Taster-Leiterplatte mit dem Taster nach un-
ten, wie in Bild 22 gezeigt, auf die Rückseite des Batteriefachs auf. Dabei
müssen die Positionierstifte des Batteriefachs in die Löcher der Taster-
Leiterplatte fassen. Durch das Einlegen der Leitungen in die zugehörigen
Halter werden die Leitungen zu den Batteriekontakten
geführt und dort verlötet.
Damit ist auch das Batteriefach fertiggestellt.
^s
•40.00-
-
3.00
70.00-
3.00—t
—
m
Bild 20: Die Batterieleitungen sind wie hier gezeigt vorzubereiten.
im&m
£?'-*
:
< *
Bild 21: Die mit der Taster-Leiterplatte
verlöteten Leitungen: rot an ST5,
schwarz an ST4
Bild 22: So erfolgt die Montage der Taster-Leiterplatte und
das Verlegen und Verlöten der Batterieleitungen.
