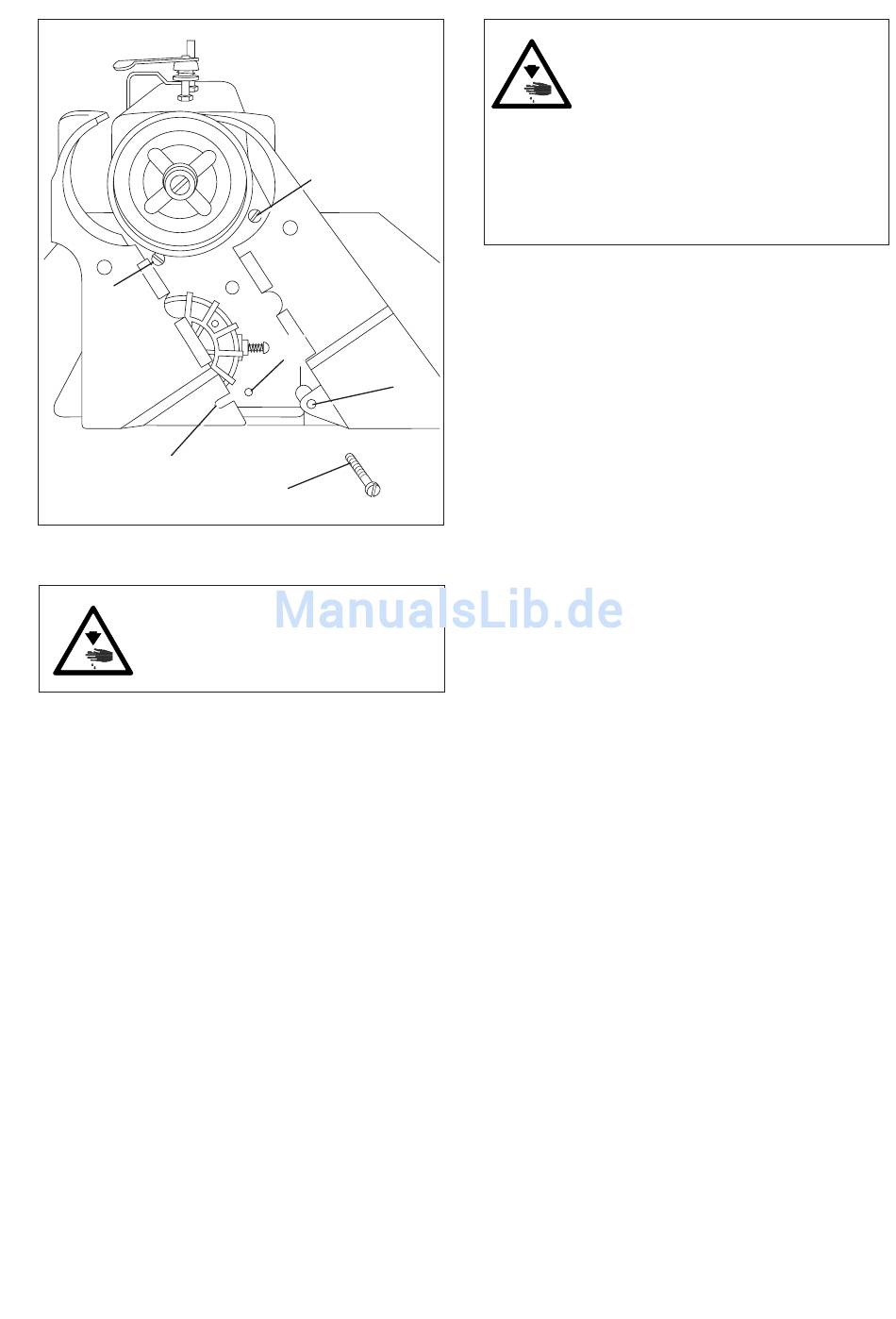

Fig. 16
Desconecte la máquina.
Spegnere la macchina.
Desligar a máquina.
Guardacorreas
Mitad superior
Introduzca ambas mitades, izquierda y
derecha,del guardacorreas con sus ranuras por
detrás de las cabezas de los tornillos 1 y 2.
Introduzca el tornillo 3 en la ranura 4 y el
casquillo distanciador en el agujero roscado 6.
Alinee el guardacorreas y apriete bien los
tornillos 1, 2 y 3.
Mitad inferior
Coloque el guardacorreas de forma que tanto la
polea del motor como la correa trapezoîdal
marchen libremente y asegúrelo en esa
posición.
2
6
5
3
No ponga la máquina en marcha
sin guardacorreas.
i Peligro de accidente !
Non far funzionare la macchina
senzaparacinghia. Rischiodi
incidenti!
Não use a máquina sem protecções
de correia. Perigo de acidente !
Paracinghia
Paracinghia superiore
Spingere la metà sinistra e la metà destra del
paracinghia dietro le testine delle viti 1 e 2.
Avvitare la vite 3 nella fessura 4 ed il distanziale
5 nel filetto 6. Allineare il paracinghia e
stringere le viti 1, 2 e 3.
Paracinghia inferiore
Allineare il paracinghia in modo tale che sia la
puleggia del motore che la cinghia ruotino
senza ostacoli, e stringere le viti.
Protecção da correia
Protecção superior
Introduzir as duas metades da protecção, a da
esquerda e a da direita, com as ranhuras por
trás das cabeças dos parafusos 1 e 2. Meter o
parafuso 3 através da fenda 4 e da peça
distanciadora 5 no furo roscado 6. Centralizar
bem a guarda-correias e apertar os parafusos 1,
2 e 3.
Protecção inferior
Ajustar a protecção da correia de tal forma que
o disco do motor e a correia trapezoidal
funcionem livremente. Aparafusá-la nesta
posição.
PFAFF 27
