Alternativ Procedure; Måling Af Jordmodstand - Beha-Amprobe Telaris ProInstall-200-EUR Bedienungshandbuch

RCD
Mains Supply
PE (L2/Green)
N (L3/Blue)
L (L1/Red)

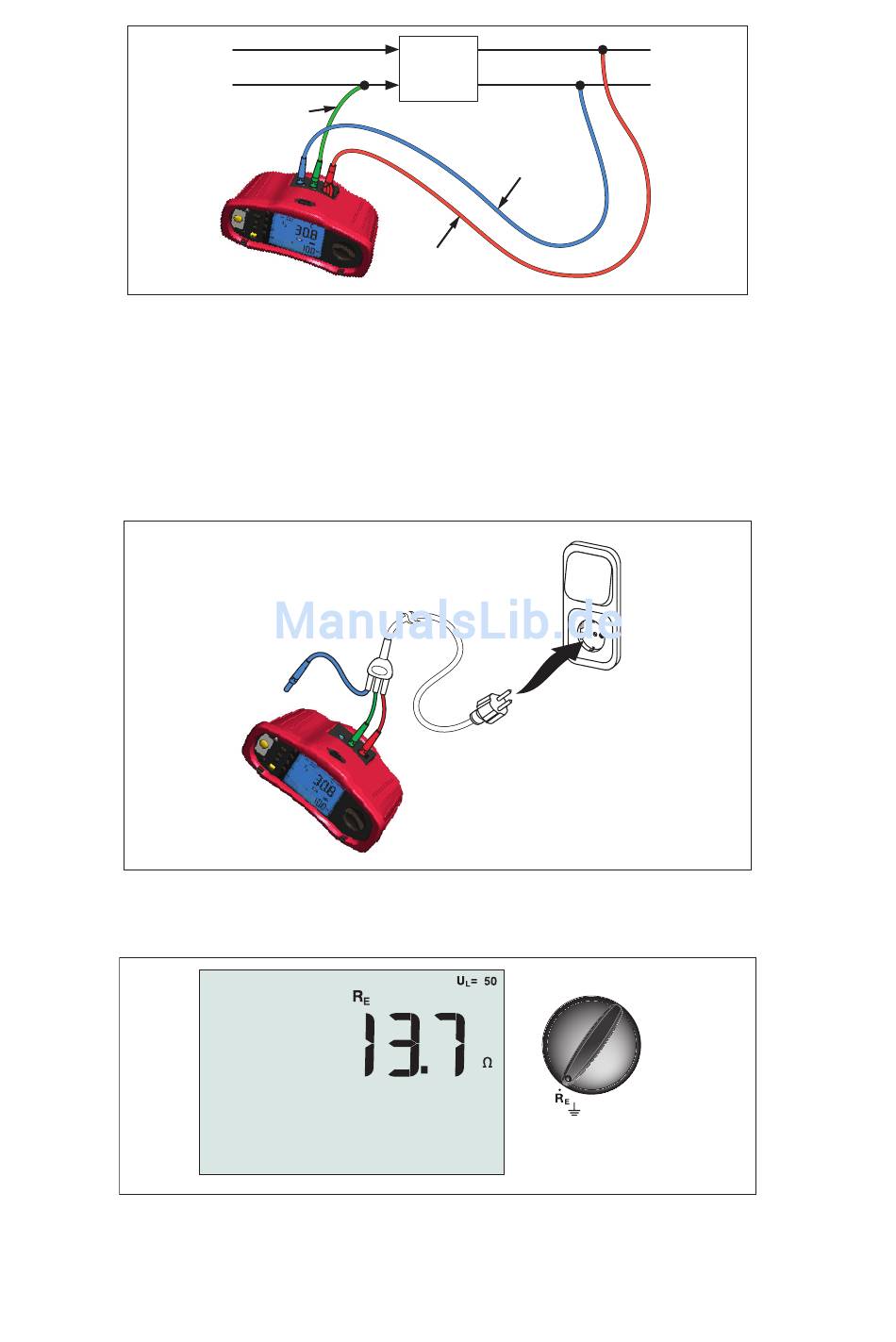

Fig. 18. Tilslutning for RCD test på IT elektriske systemer
Teststrømmen tilføres gennem den øvre side af RCD'en, ind i L-terminalen og tilbage
gennem PE-terminalen.

Alternativ procedure

I IT-systemer, når der testes en RCD ved stikkontakt: Brug netstrømstestkablet, men forbind
ikke N-kablet til instrumentet, og brug kun PE- og L-indgangene. Se fig. 18a.
B
G
R
Fig. 18a.
Måling af jordmodstand
Fig. 19. Visning/skift af jordmodstand og terminalindstillinger
Test af jordmodstand er en 3-leder test bestående af to teststænger og jordelektroden
under testen. Denne test kræver et stangsæt som tilbehør. Tilslut, som vist i fig. 20.
18
