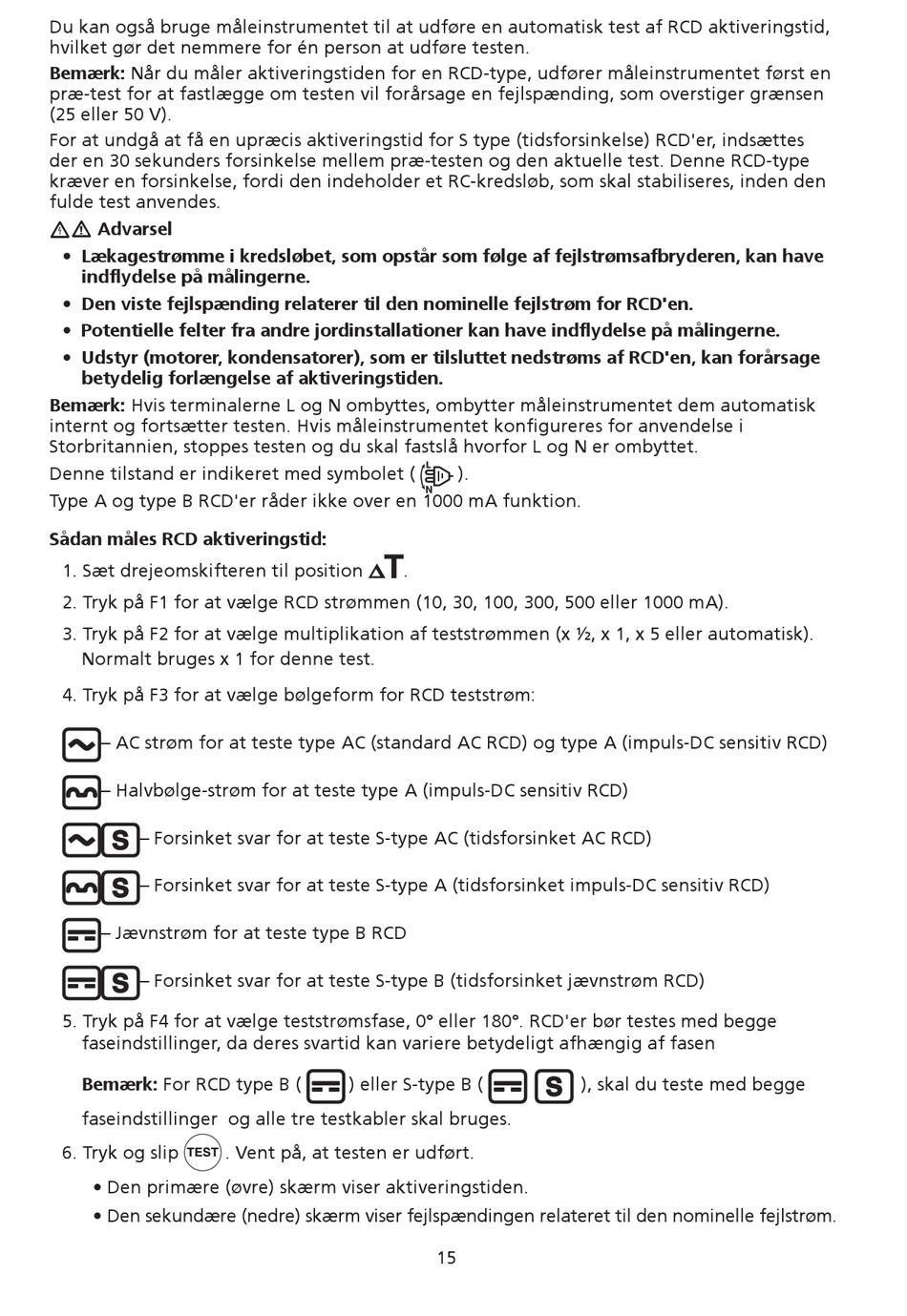

Beha-Amprobe Telaris ProInstall-200-EUR Bedienungshandbuch Seite 275

Du kan også bruge måleinstrumentet til at udføre en automatisk test af RCD aktiveringstid,
hvilket gør det nemmere for én person at udføre testen.
Bemærk: Når du måler aktiveringstiden for en RCD-type, udfører måleinstrumentet først en
præ-test for at fastlægge om testen vil forårsage en fejlspænding, som overstiger grænsen
(25 eller 50 V).
For at undgå at få en upræcis aktiveringstid for S type (tidsforsinkelse) RCD'er, indsættes
der en 30 sekunders forsinkelse mellem præ-testen og den aktuelle test. Denne RCD-type
kræver en forsinkelse, fordi den indeholder et RC-kredsløb, som skal stabiliseres, inden den
fulde test anvendes.
W Advarsel
• Lækagestrømme i kredsløbet, som opstår som følge af fejlstrømsafbryderen, kan have
indflydelse på målingerne.
• Den viste fejlspænding relaterer til den nominelle fejlstrøm for RCD'en.
• Potentielle felter fra andre jordinstallationer kan have indflydelse på målingerne.
• Udstyr (motorer, kondensatorer), som er tilsluttet nedstrøms af RCD'en, kan forårsage
betydelig forlængelse af aktiveringstiden.
Bemærk: Hvis terminalerne L og N ombyttes, ombytter måleinstrumentet dem automatisk
internt og fortsætter testen. Hvis måleinstrumentet konfigureres for anvendelse i
Storbritannien, stoppes testen og du skal fastslå hvorfor L og N er ombyttet.
Denne tilstand er indikeret med symbolet (
Type A og type B RCD'er råder ikke over en 1000 mA funktion.
Sådan måles RCD aktiveringstid:
1. Sæt drejeomskifteren til position
2. Tryk på F1 for at vælge RCD strømmen (10, 30, 100, 300, 500 eller 1000 mA).
3. Tryk på F2 for at vælge multiplikation af teststrømmen (x ½, x 1, x 5 eller automatisk).
Normalt bruges x 1 for denne test.
4. Tryk på F3 for at vælge bølgeform for RCD teststrøm:
– AC strøm for at teste type AC (standard AC RCD) og type A (impuls-DC sensitiv RCD)
– Halvbølge-strøm for at teste type A (impuls-DC sensitiv RCD)
– Forsinket svar for at teste S-type AC (tidsforsinket AC RCD)
– Forsinket svar for at teste S-type A (tidsforsinket impuls-DC sensitiv RCD)
– Jævnstrøm for at teste type B RCD
– Forsinket svar for at teste S-type B (tidsforsinket jævnstrøm RCD)
5. Tryk på F4 for at vælge teststrømsfase, 0° eller 180°. RCD'er bør testes med begge
faseindstillinger, da deres svartid kan variere betydeligt afhængig af fasen
Bemærk: For RCD type B (
faseindstillinger og alle tre testkabler skal bruges.
6. Tryk og slip
• Den primære (øvre) skærm viser aktiveringstiden.
• Den sekundære (nedre) skærm viser fejlspændingen relateret til den nominelle fejlstrøm.
) eller S-type B (
. Vent på, at testen er udført.
).
.
15
), skal du teste med begge
