RCD
Mains Supply
PE (L2/Green)
N (L3/Blue)
L (L1/Red)

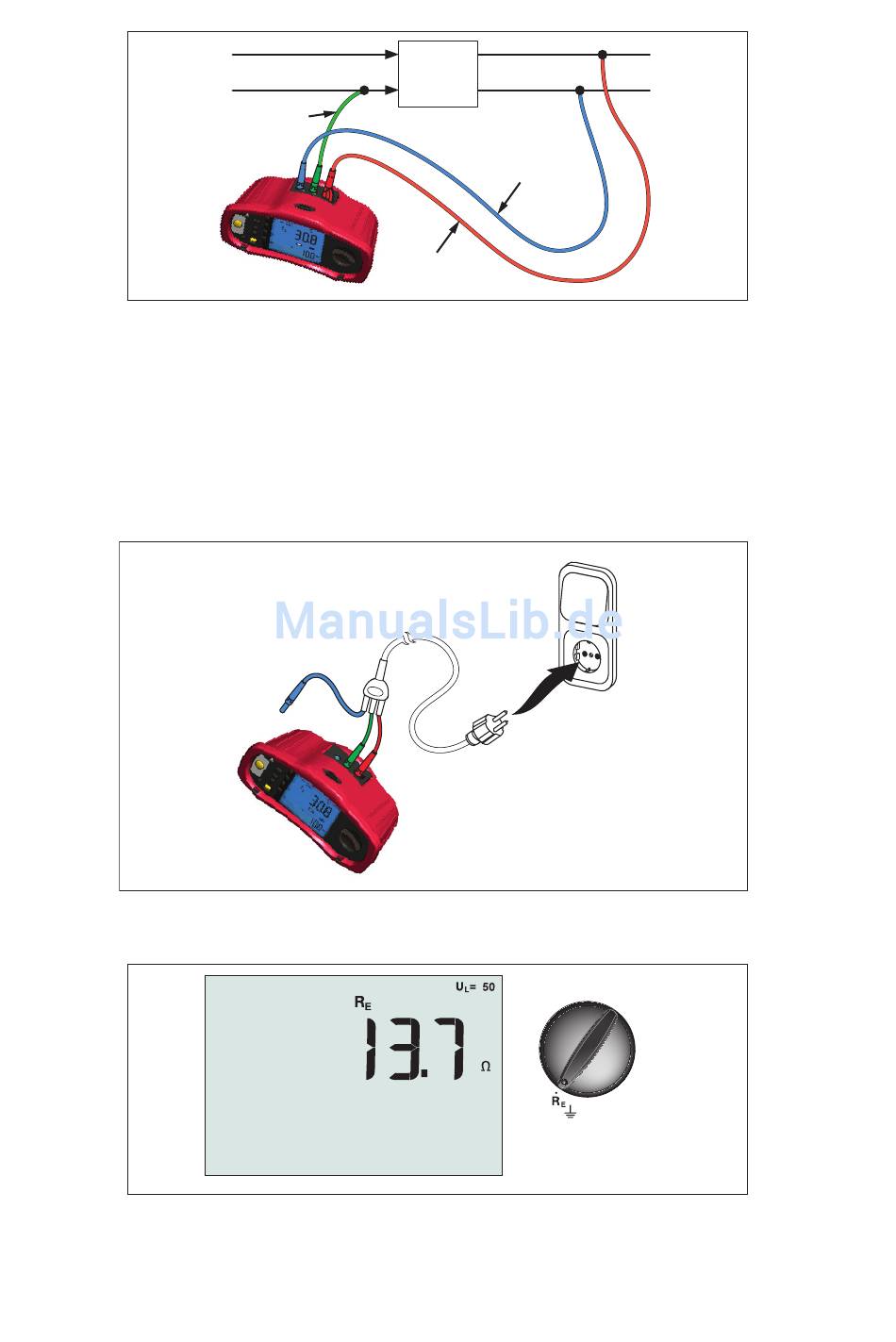

Figura 18. Collegamento per il test interruttori differenziali in impianti elettrici IT
La corrente di prova fluisce attraverso il lato superiore dell'interruttore differenziale, nel
terminale L, e ritorna attraverso il terminale PE.

Procedura alternativa

Nei sistemi IT, quando si verifica un interruttore differenziale su una presa di rete: Utilizzare
i puntali del tester, ma non collegare il cavo N allo strumento, quindi sono utilizzati solo gli
ingressi PE e L. Fare riferimento alla Figura 18a.
B
G
R
Figura 18a.

Misurazione della resistenza di terra

Figura 19. Visualizzazione resistenza di terra / Impostazioni selettore e terminali
Il test di resistenza di terra è un test 3 fili che consiste di due picchetti di prova e di un
elettrodo di terra che si sta testando. Questo test richiede un kit picchetti accessorio.
Collegare come mostrato nella Figura 20.
